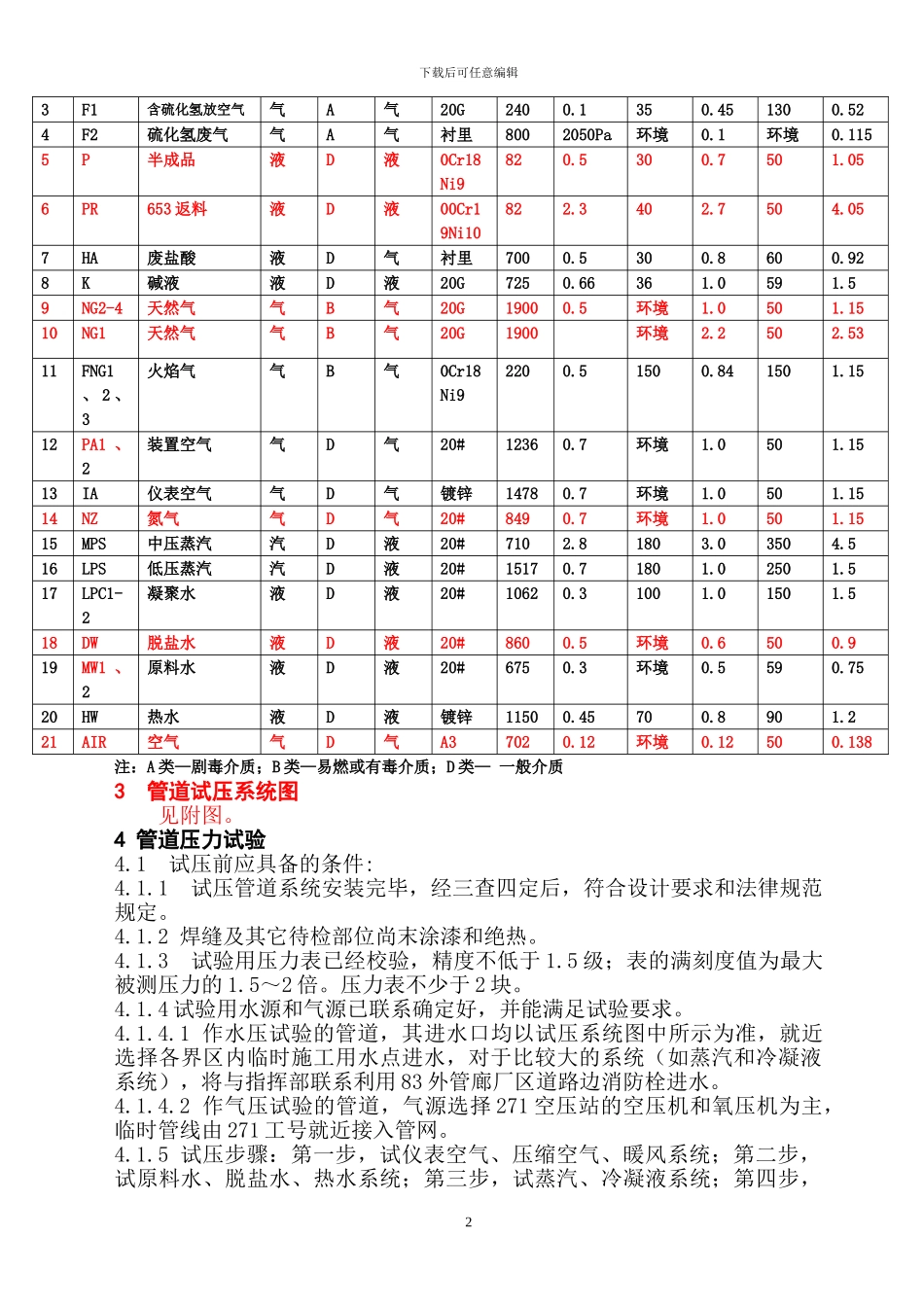

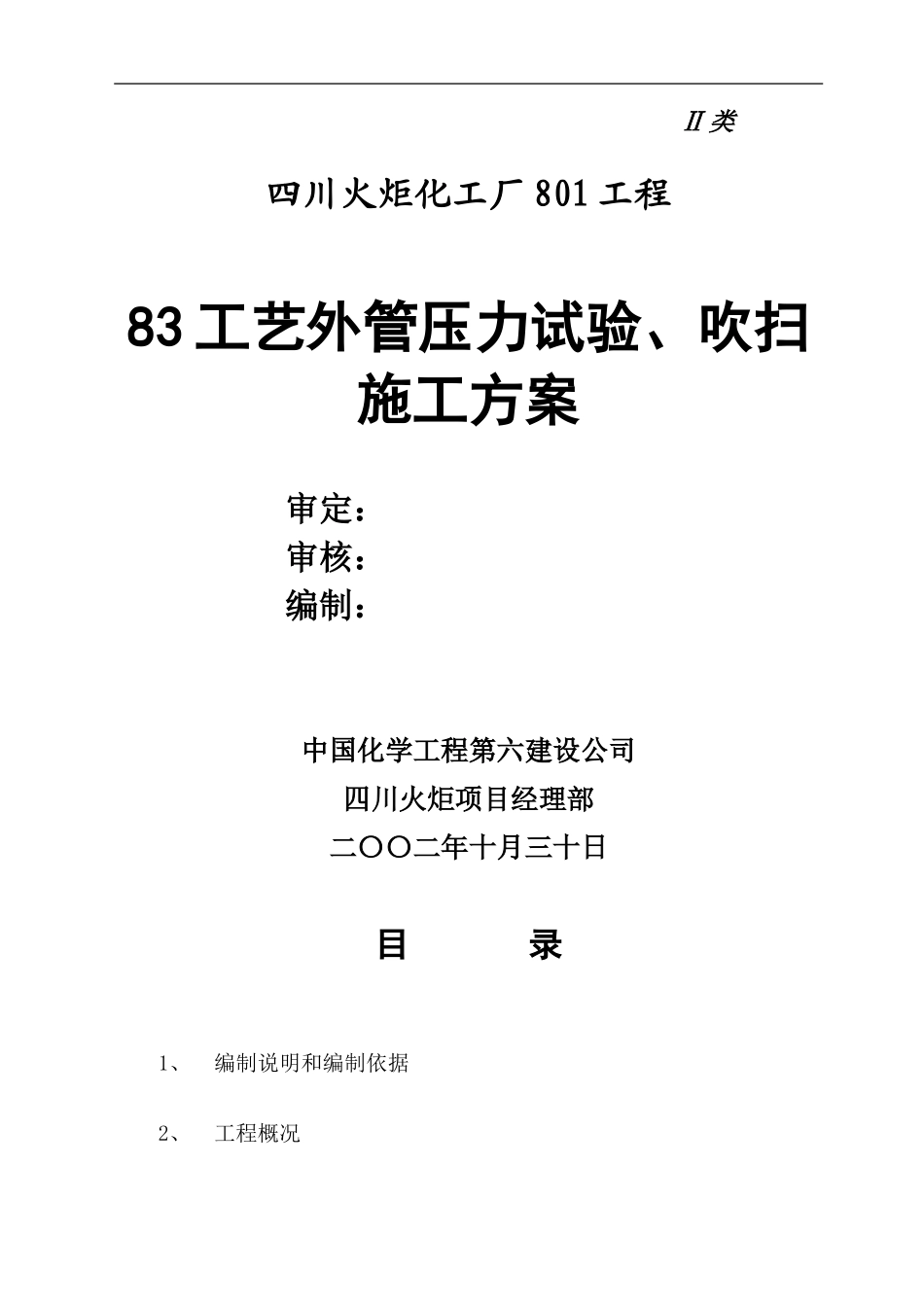

Ⅱ 类四川火炬化工厂 801 工程83 工艺外管压力试验、吹扫施工方案 审定： 审核： 编制：中国化学工程第六建设公司四川火炬项目经理部二〇〇二年十月三十日目 录1、编制说明和编制依据2、工程概况下载后可任意编辑3、管道试压系统图4、管道压力试验5、管道系统吹洗 6、 试压临时用料及劳动力计划安排 7、 安全技术措施 1 编制说明和编制依据1.1 本方案主要阐述 801 工程 83 工艺外管管道的压力试验、吹扫等施工内容及其要领，以予指导施工。1.2 编制依据1.2.1《现场设备、工业管道焊接施工及验收法律规范》GB50236-981.2.2《工业金属管道工程施工及验收法律规范》GB50235-971.2.3 中国华陆工程公司设计的 83 工艺外管施工图纸和相关设计文件(图号:9809-83-247)1.2.4 中化六建公司编写的《四川火炬化工厂 801 工程 83 工艺外管安装、焊接施工方案》2 工程概况83 工艺外管中设计有中、低压管道 15154m，材质主要为碳钢、衬里管道及不锈钢管道。工艺介质种类24种，Pmax=3.5MPa，Tmax=3500C,DNmax=800mm，δmax=9.0mm，其中硫化氢(H2S)气属Ⅱ级剧毒介质,因此对管道试压工作提出了较高的要求。工 艺 外 管 管 道 特 性 序号介 质代 号介 质特 性介质状态介质类型试验介质管道材质管道长度（m）操作参数设计参数试验参数压力(Mpa)温度(℃)压力(Mpa)温度(℃)压 力(Mpa)1PG硫化氢、氮气气A气20G832.0333.51003.52FG高压放空气气D 气20G832.0332.01002.31下载后可任意编辑3F1含硫化氢放空气气A气20G2400.1350.451300.524F2硫化氢废气气A气衬里8002050Pa环境0.1环境0.1155P半成品液D液0Cr18Ni9820.5300.7501.056PR653 返料液D液00Cr19Ni10822.3402.7504.057HA废盐酸液D气衬里7000.5300.8600.928K碱液液D液20G7250.66361.0591.59NG2-4天然气气B气20G19000.5环境1.0501.1510NG1天然气气B气20G1900环境2.2502.5311FNG1、 2 、3火焰气气B气0Cr18Ni92200.51500.841501.1512PA1 、2装置空气气D气20#12360.7环境1.0501.1513IA仪表空气气D气镀锌14780.7环境1.0501.1514NZ氮气气D气20#8490.7环境1.0501.1515MPS中压蒸汽汽D液20#7102.81803.03504.516LPS低压蒸汽汽D液20#15170.71801.02501.517LPC1-2凝聚水液D液20#10620.31001.01501.518DW脱盐水液D液20#8600.5环境0.6500.919MW1 、2原料水液 D液20#6750.3环境0.5590.7520HW热水液D液镀锌11500.45700.8901.221AIR空气气D气A37020.12环境0.12500.138注：A 类—剧毒...
