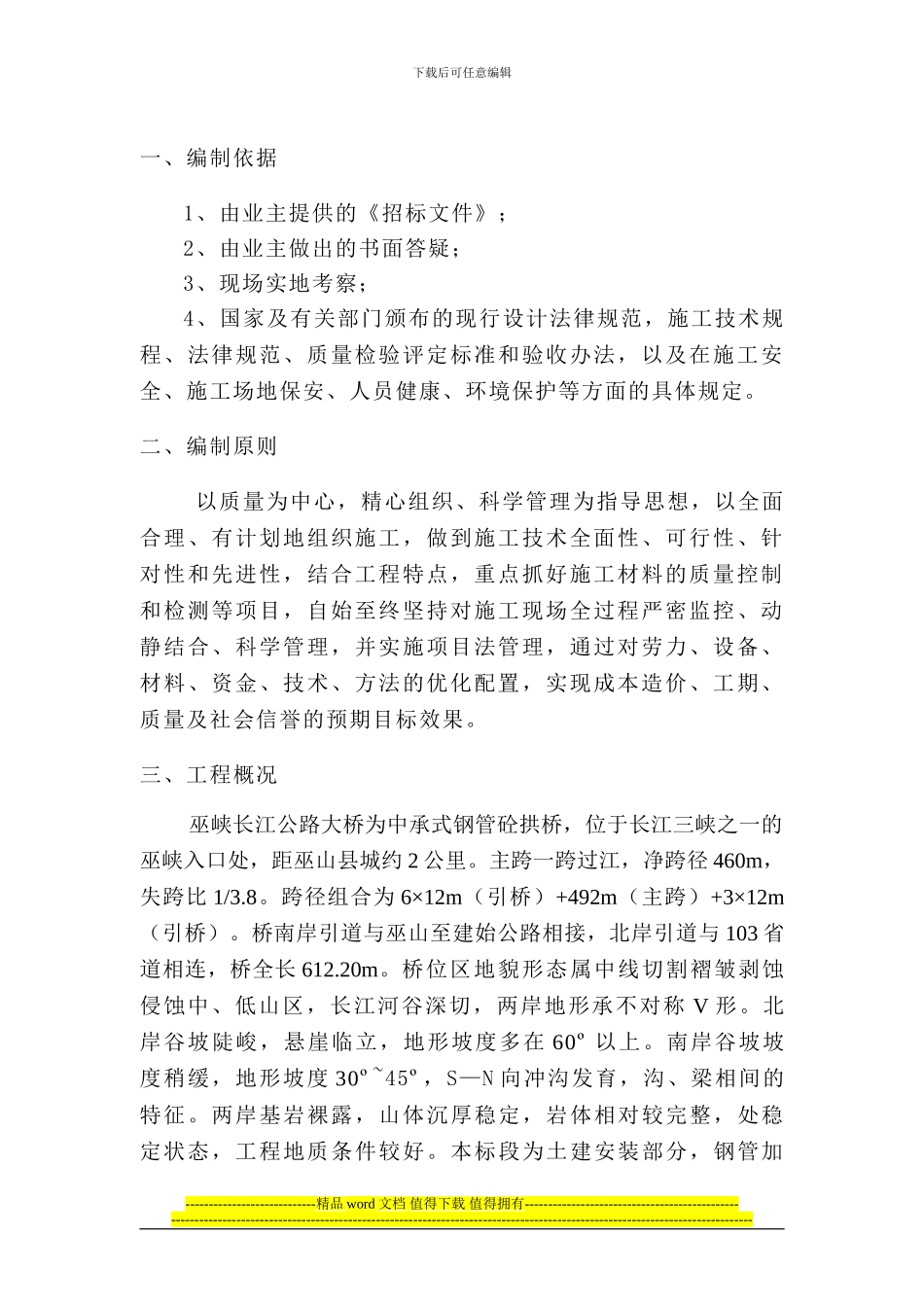

巫山桥施工组织设计文字_第1页
1/28

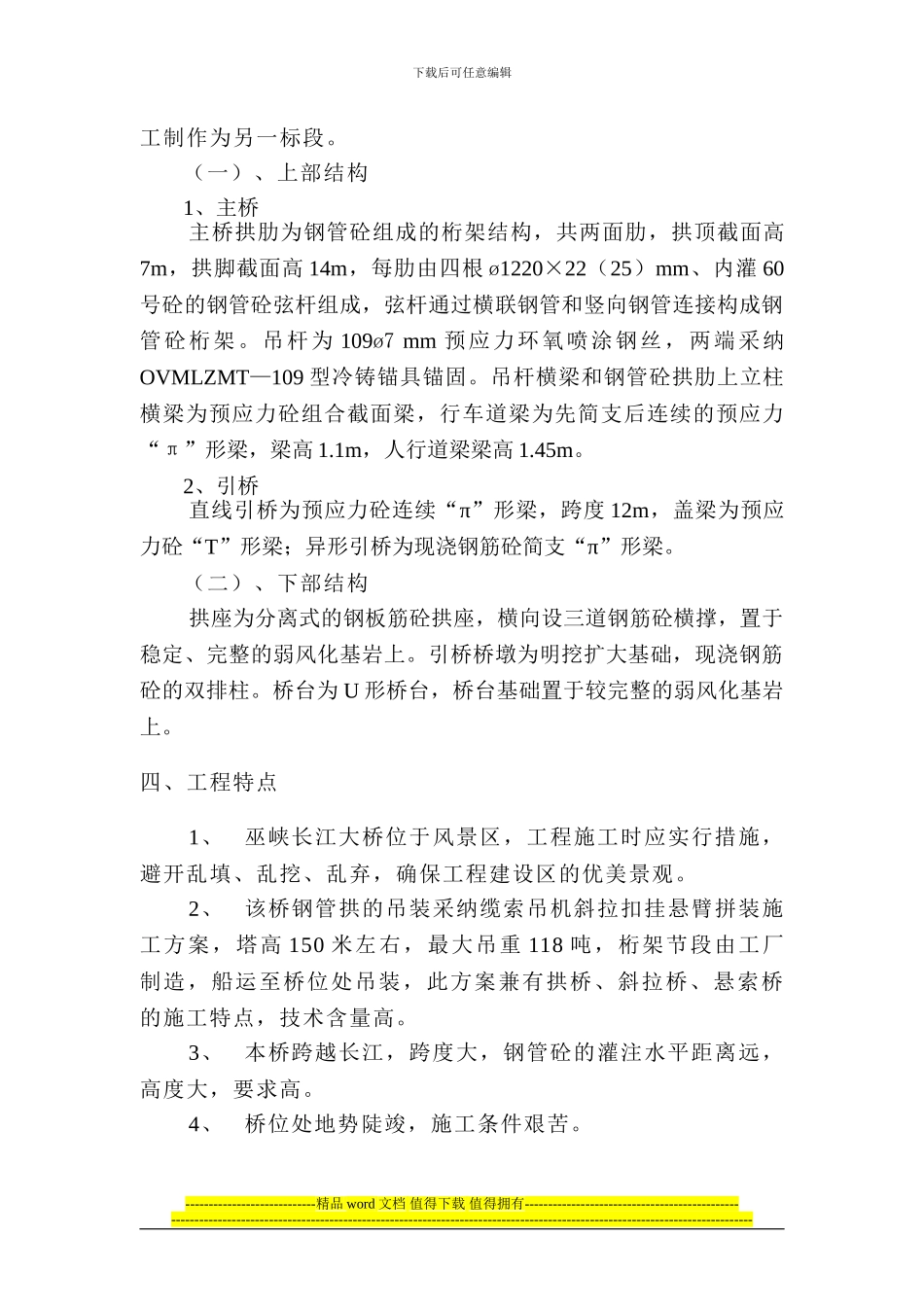

巫山桥施工组织设计文字_第2页
2/28

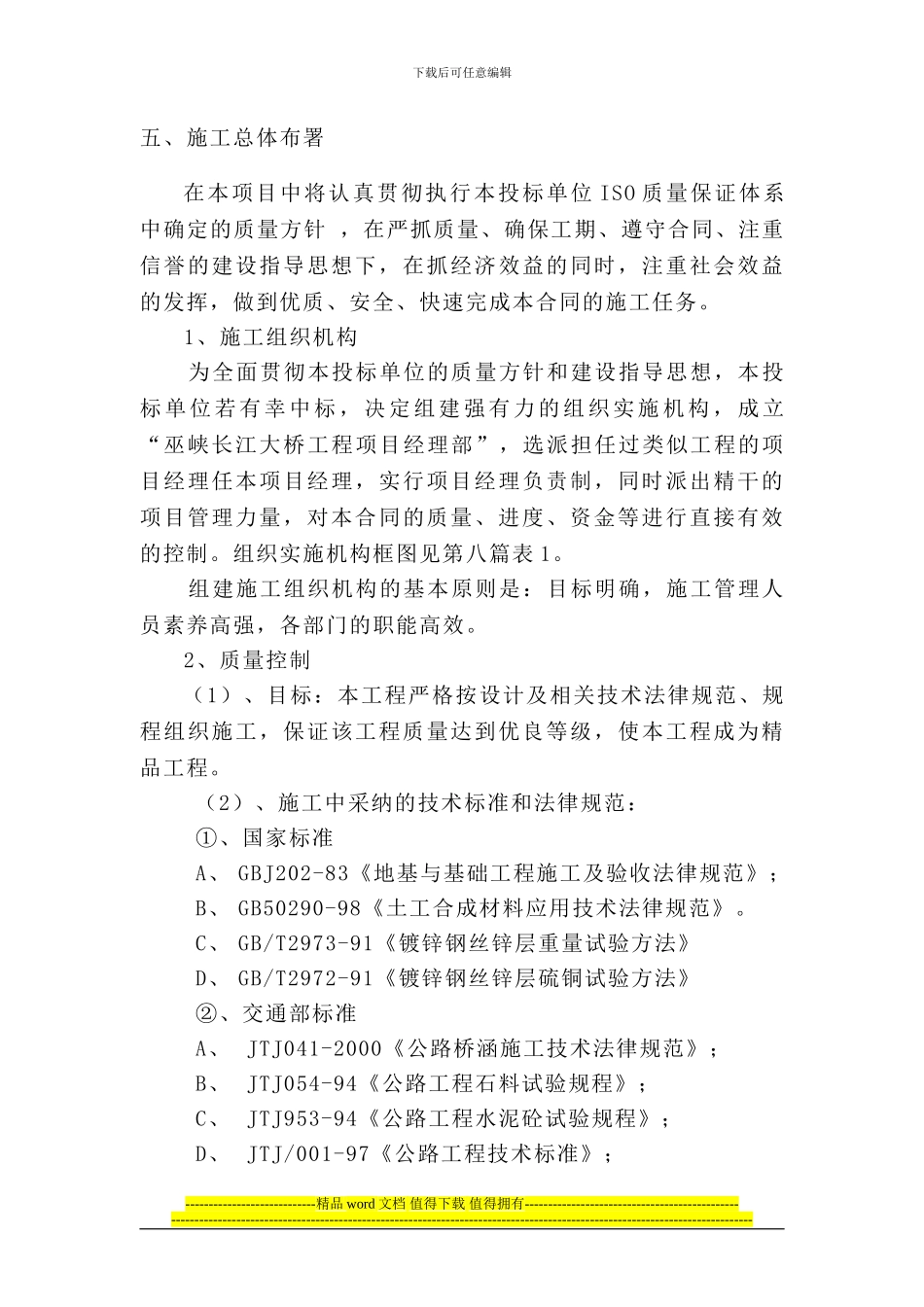

巫山桥施工组织设计文字_第3页
3/28
下载后可任意编辑一、编制依据1、由业主提供的《招标文件》;2、由业主做出的书面答疑;3、现场实地考察;4、国家及有关部门颁布的现行设计法律规范,施工技术规程、法律规范、质量检验评定标准和验收办法,以及在施工安全、施工场地保安、人员健康、环境保护等方面的具体规定。二、编制原则以质量为中心,精心组织、科学管理为指导思想,以全面合理、有计划地组织施工,做到施工技术全面性、可行性、针对性和先进性,结合工程特点,重点抓好施工材料的质量控制和检测等项目,自始至终坚持对施工现场全过程严密监控、动静结合、科学管理,并实施项目法管理,通过对劳力、设备、材料、资金、技术、方法的优化配置,实现成本造价、工期、质量及社会信誉的预期目标效果。三、工程概况巫峡长江公路大桥为中承式钢管砼拱桥,位于长江三峡之一的巫峡入口处,距巫山县城约 2 公里。主跨一跨过江,净跨径 460m,失跨比 1/3.8。跨径组合为 6×12m(引桥)+492m(主跨)+3×12m(引桥)。桥南岸引道与巫山至建始公路相接,北岸引道与 103 省道相连,桥全长 612.20m。桥位区地貌形态属中线切割褶皱剥蚀侵蚀中、低山区,长江河谷深切,两岸地形承不对称 V 形。北岸谷坡陡峻,悬崖临立,地形坡度多在 60º 以上。南岸谷坡坡度稍缓,地形坡度 30º~45º,S—N 向冲沟发育,沟、梁相间的特征。两岸基岩裸露,山体沉厚稳定,岩体相对较完整,处稳定状态,工程地质条件较好。本标段为土建安装部分,钢管加----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑工制作为另一标段。(一)、上部结构1、主桥主桥拱肋为钢管砼组成的桁架结构,共两面肋,拱顶截面高7m,拱脚截面高 14m,每肋由四根 ø1220×22(25)mm、内灌 60号砼的钢管砼弦杆组成,弦杆通过横联钢管和竖向钢管连接构成钢管砼桁架。吊杆为 109ø7 mm 预应力环氧喷涂钢丝,两端采纳OVMLZMT—109 型冷铸锚具锚固。吊杆横梁和钢管砼拱肋上立柱横梁为预应力砼组合截面梁,行车道梁为先简支后连续的预应力“π”形梁,梁高 1.1m,人行道梁梁高 1.45m。2、引桥直线引桥为预应力砼连续“π”形梁,跨度 12m,盖梁为预应力砼“T”形梁;异形引桥为现浇钢筋砼简支“π”形...
