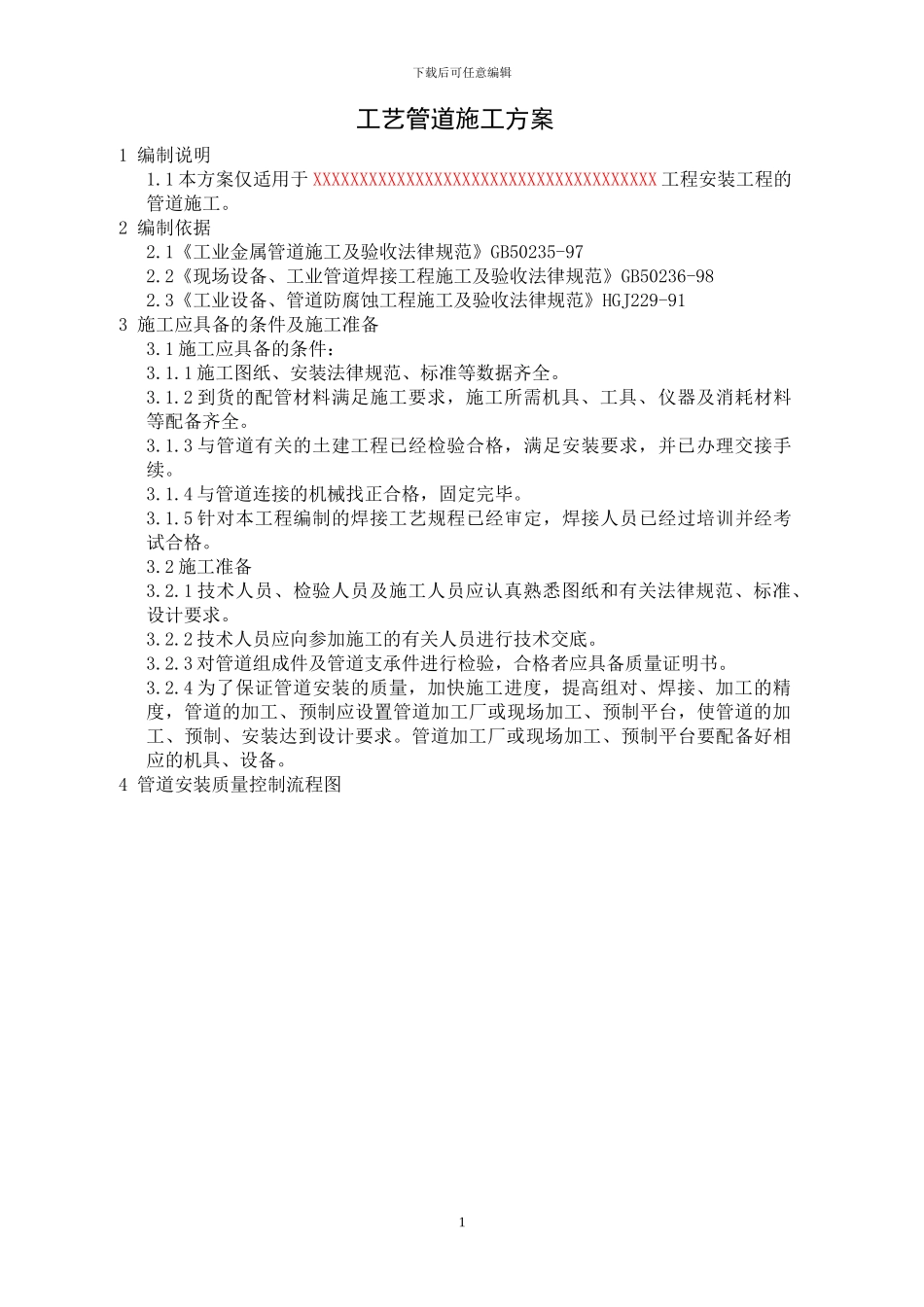

下载后可任意编辑工艺管道施工方案1 编制说明1.1 本方案仅适用于 XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX 工程安装工程的管道施工。2 编制依据2.1《工业金属管道施工及验收法律规范》GB50235-972.2《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-982.3《工业设备、管道防腐蚀工程施工及验收法律规范》HGJ229-913 施工应具备的条件及施工准备3.1 施工应具备的条件：3.1.1 施工图纸、安装法律规范、标准等数据齐全。3.1.2 到货的配管材料满足施工要求，施工所需机具、工具、仪器及消耗材料等配备齐全。3.1.3 与管道有关的土建工程已经检验合格，满足安装要求，并已办理交接手续。3.1.4 与管道连接的机械找正合格，固定完毕。3.1.5 针对本工程编制的焊接工艺规程已经审定，焊接人员已经过培训并经考试合格。3.2 施工准备3.2.1 技术人员、检验人员及施工人员应认真熟悉图纸和有关法律规范、标准、设计要求。3.2.2 技术人员应向参加施工的有关人员进行技术交底。3.2.3 对管道组成件及管道支承件进行检验，合格者应具备质量证明书。3.2.4 为了保证管道安装的质量，加快施工进度，提高组对、焊接、加工的精度，管道的加工、预制应设置管道加工厂或现场加工、预制平台，使管道的加工、预制、安装达到设计要求。管道加工厂或现场加工、预制平台要配备好相应的机具、设备。4 管道安装质量控制流程图1下载后可任意编辑5 管道组成件及管道支承件的检验5.1 一般规定5.1.1 管道组成件及管道支承件在安装前必须进行检验，其产品必须具有制造厂的质量证明书，并应按设计要求核对其规格、型号、材质，并进行外观检查。管道组成件表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷，表面不得有超过壁厚负偏差的锈蚀和凹陷。螺纹密封面应良好，精度及光洁度达到设计要求。5.1.2 钢管的品质证明书上应注明：a)供货方名称或印记、标准号、钢的牌号、炉罐号、批号、交货状态。b)品种名称、规格及质量等级、产品标准中所规定的各项检验结果、技术监督部门印记。5.2 阀门的检验5.2.1 低压阀门应从每批(同制造厂、同规格、同型号、同时到货)中抽查10％，且不得少于 1 个，进行壳体压力试验和密封试验。当有不合格时，应加倍抽查，如仍有不合格者，则该批阀门不得使用。中压阀门应逐个进行壳体压力和密封试验。5.2.2 试验介质需采纳洁净水,不锈钢阀门的试验用水的氯离子含量不得超过25ppm。当有特别要求时，试验介质必须符合设计檔规定。5.2...
