卫华智能起重装备产业园规划设计方案VIP专享VIP免费

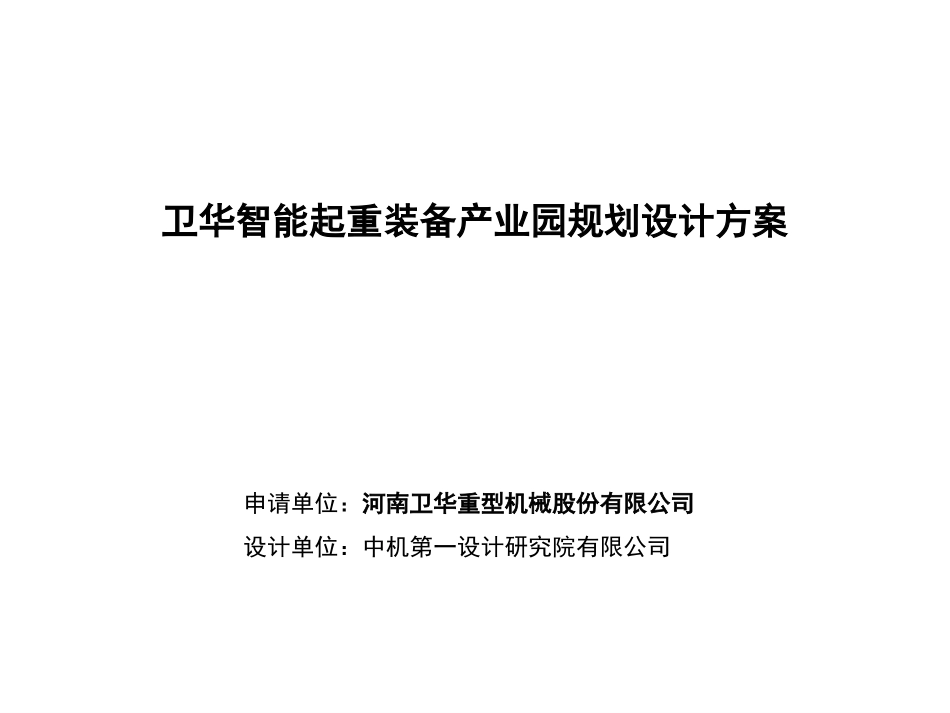

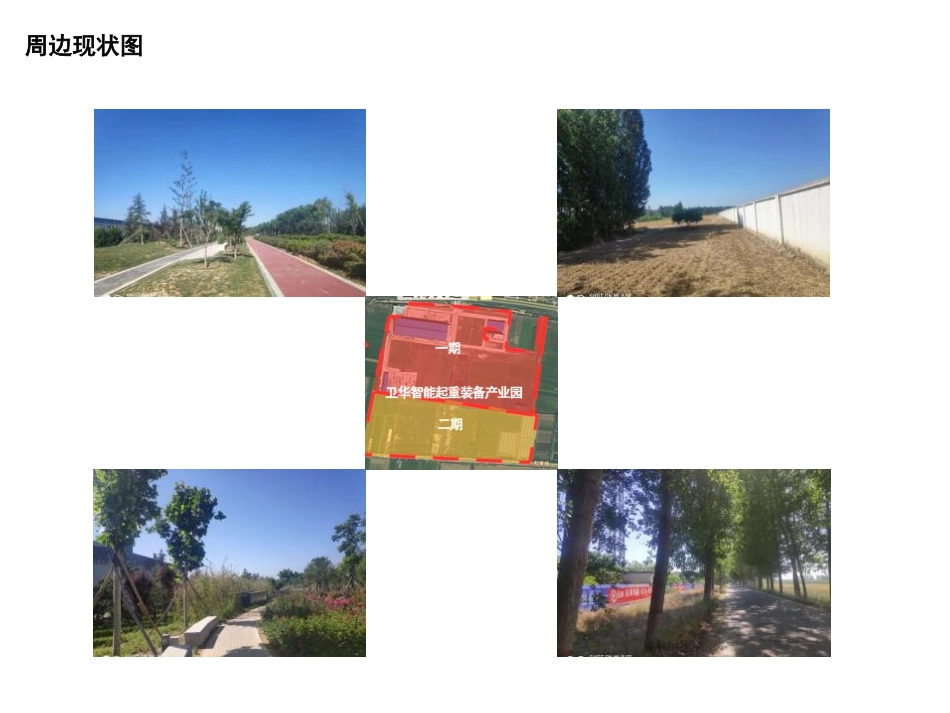

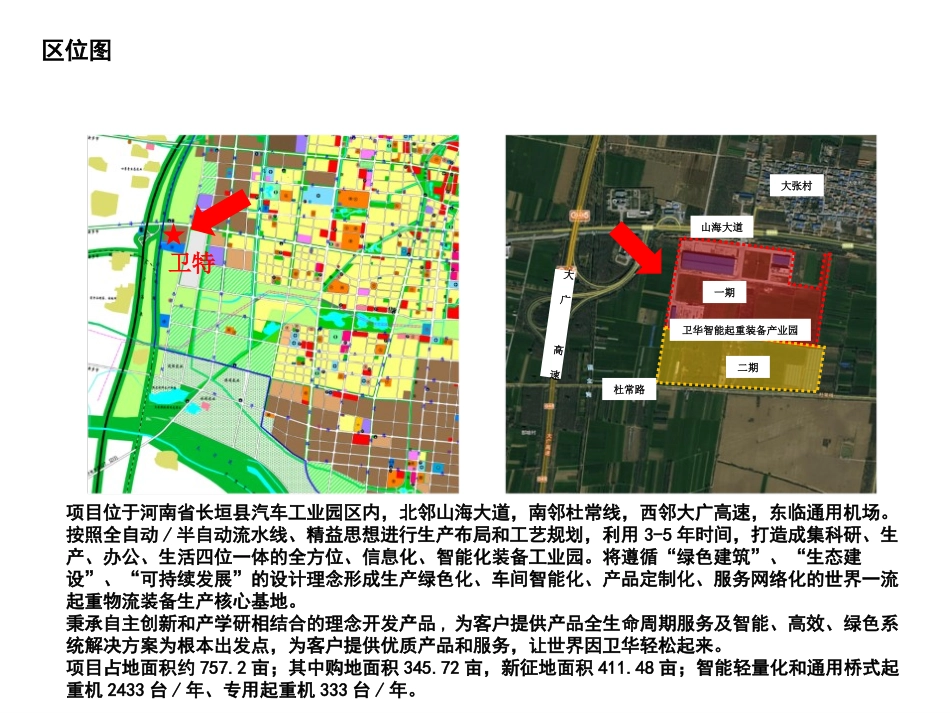

卫华智能起重装备产业园规划设计方案申请单位：河南卫华重型机械股份有限公司设计单位：中机第一设计研究院有限公司区位图项目位于河南省长垣县汽车工业园区内，北邻山海大道，南邻杜常线，西邻大广高速，东临通用机场。按照全自动/半自动流水线、精益思想进行生产布局和工艺规划，利用3-5年时间，打造成集科研、生产、办公、生活四位一体的全方位、信息化、智能化装备工业园。将遵循“绿色建筑”、“生态建设”、“可持续发展”的设计理念形成生产绿色化、车间智能化、产品定制化、服务网络化的世界一流起重物流装备生产核心基地。秉承自主创新和产学研相结合的理念开发产品,为客户提供产品全生命周期服务及智能、高效、绿色系统解决方案为根本出发点，为客户提供优质产品和服务，让世界因卫华轻松起来。项目占地面积约757.2亩；其中购地面积345.72亩，新征地面积411.48亩；智能轻量化和通用桥式起重机2433台/年、专用起重机333台/年。卫华智能起重装备产业园一期二期山海大道杜常路大广高速大张村卫特周边现状图地块控规功能分区图布置注意按功能分区，做到系统分明，厂区主要分为办公生活区和生产区，布置整齐，使建筑群体的平面布置与空间景观相协调，创造良好的生产条件和整齐的工作、生活环境。办公生活区：靠近主干路山海大道规划布置，该区域位于厂区的北侧，新建建筑尽量与已建建筑对齐，简洁整齐，办公生活区建筑为综合办公楼、非机动车停车棚、餐厅综合楼、2#宿舍楼、立体车库和1#门卫，计容面积为43347.60平方米；生产区：按照厂区定位和生产工艺，共布置5栋主生产车间和5个辅房，厂房采用并列式的布局形式，营造出生产区的整齐壮观之势。生产区计容建筑面积为525257.64平方米。办公生活区生产区（一期）生产区（二期）建筑退线和建筑间距建筑间距从建筑物最大外轮廓线算起（包括保温层），建筑间距、建筑退线退界均满足国家规范和规划要求。围墙退城市道路红线不小于1.5米。主要技术经济指标交通组织图道路设计在满足生产的同时，做到流畅有序。厂区道路规划为两级，主要道路和次要道路，其中主要道路宽度为20~24米，次要道路宽度不低于4米。临城市道路，共设置三个个出入口，其中人流主出入口规划在山海大道大道，人流次出入口规划在山海大道辅路，货流出入口规划在杜常路。停车组织图机动车停车结合道路设置，结合办公区和生产区的特点，在人流主出入口西侧设置立体车库716个停车位，办公楼下设置地下停车场100个停车位；在厂区南侧物流出入口东侧设置共60个大车停车位。两层非机动车停车棚设置在厂区食堂北侧，占地1985.27m³。消防分析图按照《建筑设计防火规范》（GB50016-2018）要求，厂房与厂房之间，厂房与其他建筑之间的防火间距均满足规定要求。厂区内部道路均作为消防通道，道路宽度和转弯半径均满足消防要求。建筑布局图按照建筑功能，建筑物主要为办公服务及生活配套、车库建筑、生产车间及辅房、动力站区。1、厂区北侧临山海大道布置办公服务及生活配套，新建12层综合办公楼，7层宿舍楼，建筑面积共计33956.41平方米；2、立体车库集中布置在人流主出入口西侧，电动车车棚布置在餐厅综合楼北侧；3、临近出入口共布置三处门卫，建筑面积总共374.48平方米，4、生产车间及动力站区占厂区面积的54%左右，根据生产特点，将部分生产车间组成联合车间，缩短运输，减少污染，力求流程顺畅，布局紧凑。鸟瞰图（日景）鸟瞰图（夜景）宿舍楼单体透视图本方案整体风格为现代风格，同时考虑了宿舍楼造型与周边建筑的协调性和相融性，整体以棕红色真石漆的暖色调为主，将功能空间与建筑形式相结合，传递出现代厂区简约大方的形象气质。宿舍楼材质分析宿舍楼内部规划路透视图侧面透视图轻型结构联合车间单体主立面透视图建筑外立面首先采用横向波纹板，形成特殊的纹路效果；其次利用包角、外天沟、女儿墙等部位的处理，与主墙面形成鲜明的凹凸对比；最后利用墙面深灰和浅灰两种颜色，以及长条横窗和竖窗的交互穿插，形成强烈的虚实和颜色对比，构建的细部处理，精心推敲的多层次的建筑立面的进退关系使得建筑富于韵律感、层次感，稳重又不失浓烈的工业气息。轻型结构联...
