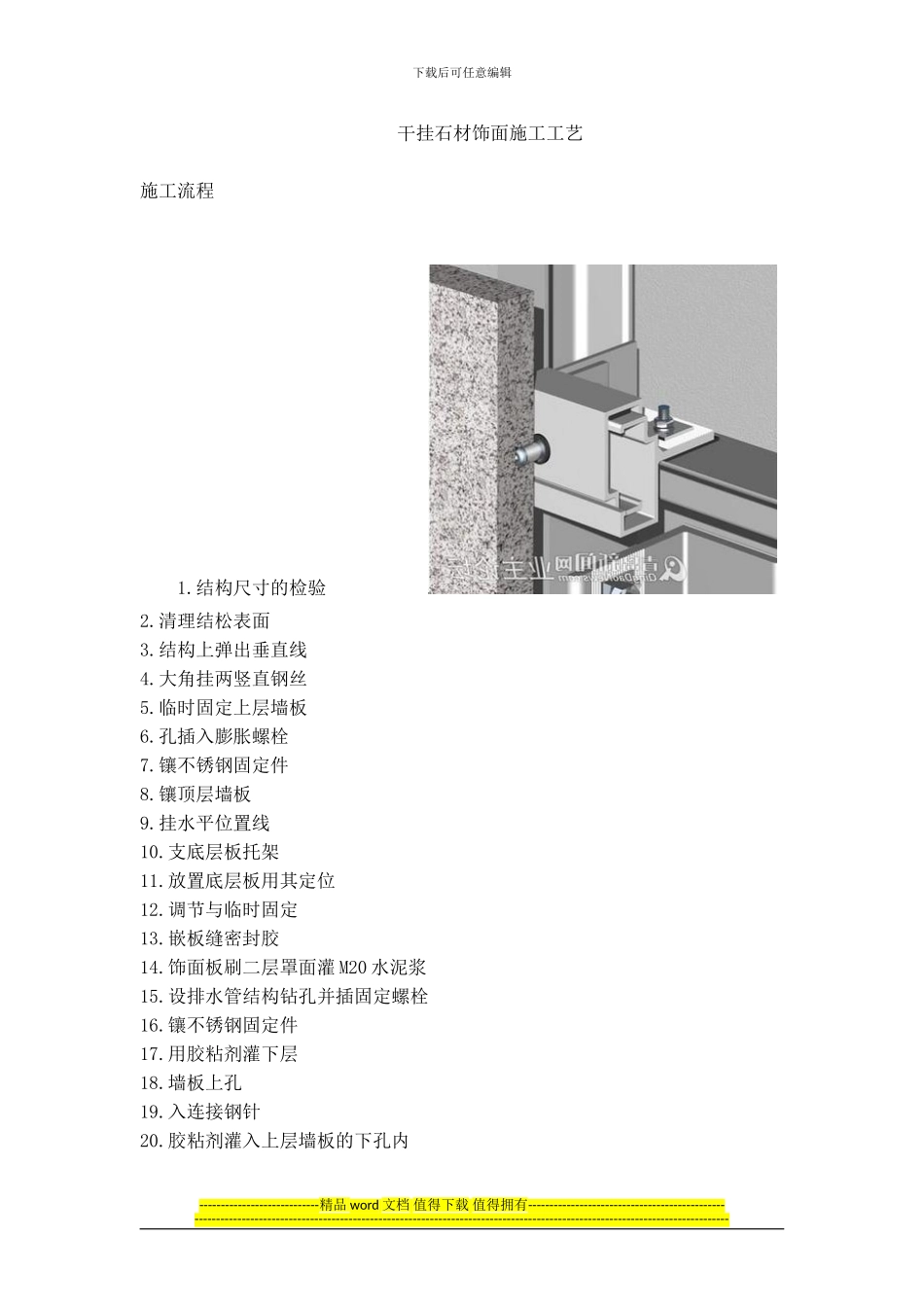

干挂石材饰面施工工艺_第1页
1/13

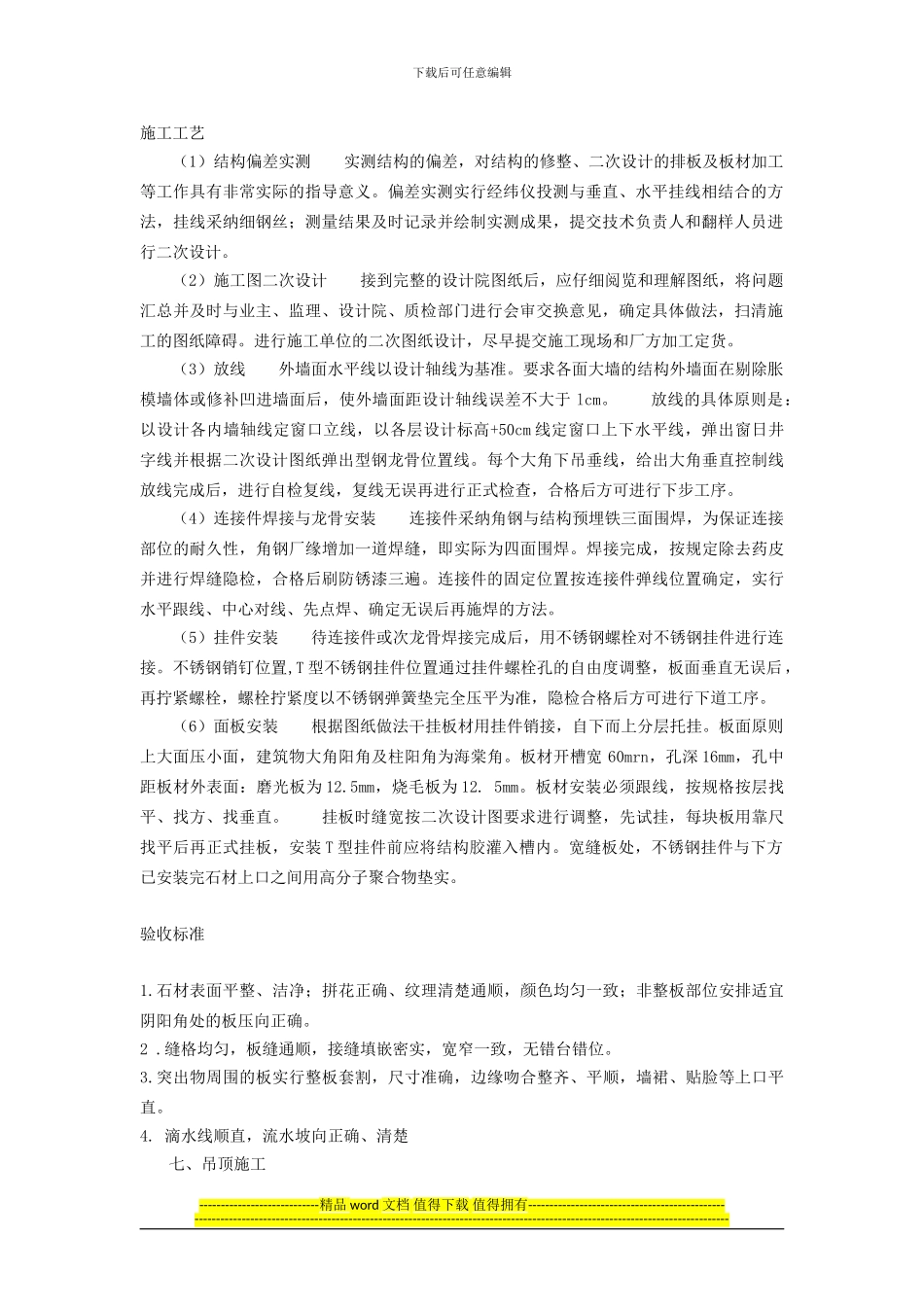

干挂石材饰面施工工艺_第2页
2/13
干挂石材饰面施工工艺_第3页
3/13
下载后可任意编辑干挂石材饰面施工工艺施工流程 1.结构尺寸的检验 2.清理结松表面3.结构上弹出垂直线4.大角挂两竖直钢丝5.临时固定上层墙板6.孔插入膨胀螺栓7.镶不锈钢固定件8.镶顶层墙板9.挂水平位置线10.支底层板托架11.放置底层板用其定位12.调节与临时固定13.嵌板缝密封胶14.饰面板刷二层罩面灌 M20 水泥浆15.设排水管结构钻孔并插固定螺栓16.镶不锈钢固定件17.用胶粘剂灌下层18.墙板上孔19.入连接钢针20.胶粘剂灌入上层墙板的下孔内----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑施工工艺 (1)结构偏差实测 实测结构的偏差,对结构的修整、二次设计的排板及板材加工等工作具有非常实际的指导意义。偏差实测实行经纬仪投测与垂直、水平挂线相结合的方法,挂线采纳细钢丝;测量结果及时记录并绘制实测成果,提交技术负责人和翻样人员进行二次设计。 (2)施工图二次设计 接到完整的设计院图纸后,应仔细阅览和理解图纸,将问题汇总并及时与业主、监理、设计院、质检部门进行会审交换意见,确定具体做法,扫清施工的图纸障碍。进行施工单位的二次图纸设计,尽早提交施工现场和厂方加工定货。 (3)放线 外墙面水平线以设计轴线为基准。要求各面大墙的结构外墙面在剔除胀模墙体或修补凹进墙面后,使外墙面距设计轴线误差不大于 lcm。 放线的具体原则是:以设计各内墙轴线定窗口立线,以各层设计标高+50cm 线定窗口上下水平线,弹出窗日井字线并根据二次设计图纸弹出型钢龙骨位置线。每个大角下吊垂线,给出大角垂直控制线放线完成后,进行自检复线,复线无误再进行正式检查,合格后方可进行下步工序。 (4)连接件焊接与龙骨安装 连接件采纳角钢与结构预埋铁三面围焊,为保证连接部位的耐久性,角钢厂缘增加一道焊缝,即实际为四面围焊。焊接完成,按规定除去药皮并进行焊缝隐检,合格后刷防锈漆三遍。连接件的固定位置按连接件弹线位置确定,实行水平跟线、中心对线、先点焊、确定无误后再施焊的方法。 (5)挂件安装 待连接件或次龙骨焊接完成后,用不锈钢螺栓对不锈钢挂件进行连接。不锈钢销钉位置,T 型不锈钢挂件位置通过挂件螺栓孔的自由度调整,板面垂直无误后,再拧紧螺栓,螺栓拧紧度以不锈钢弹...
