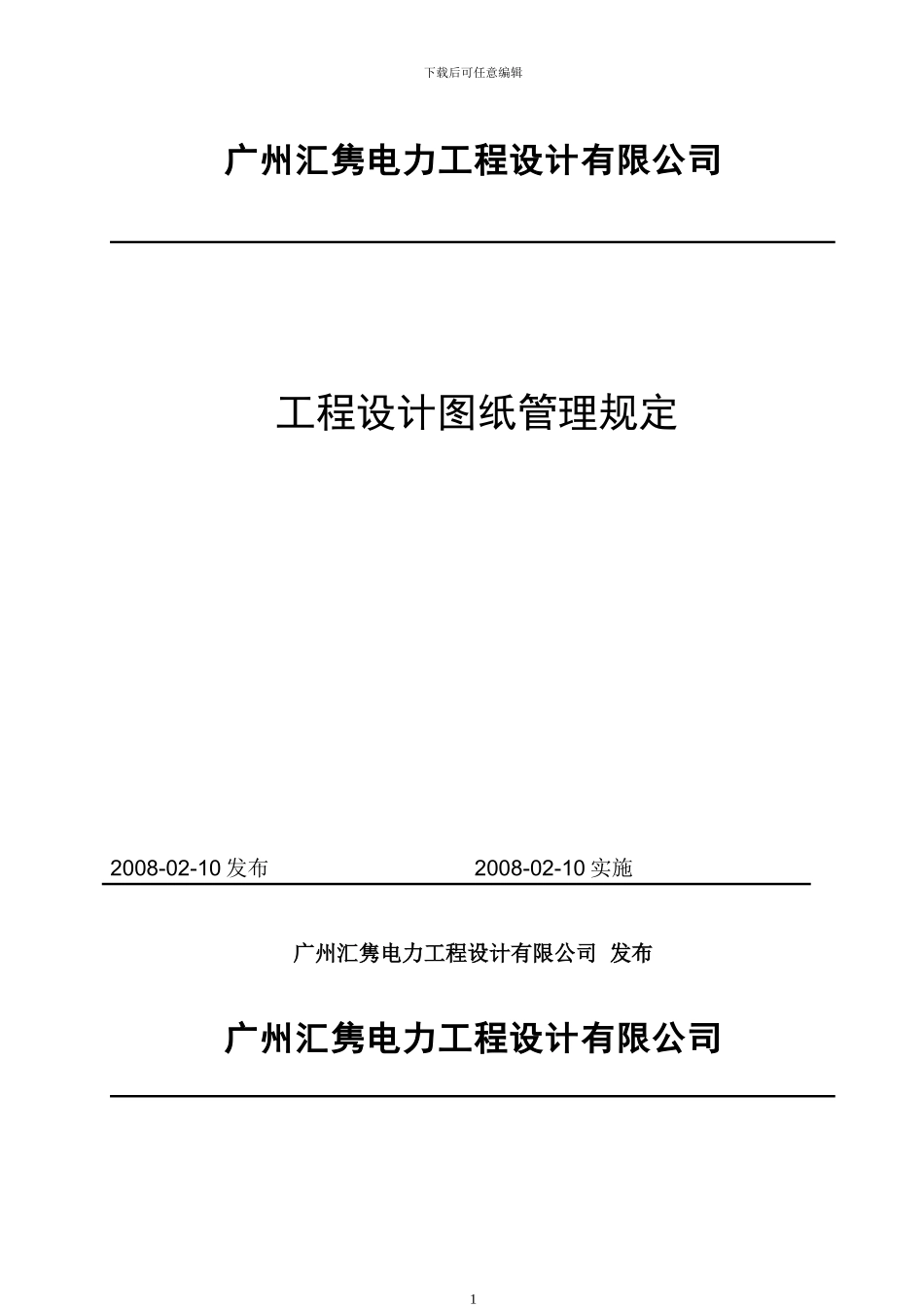

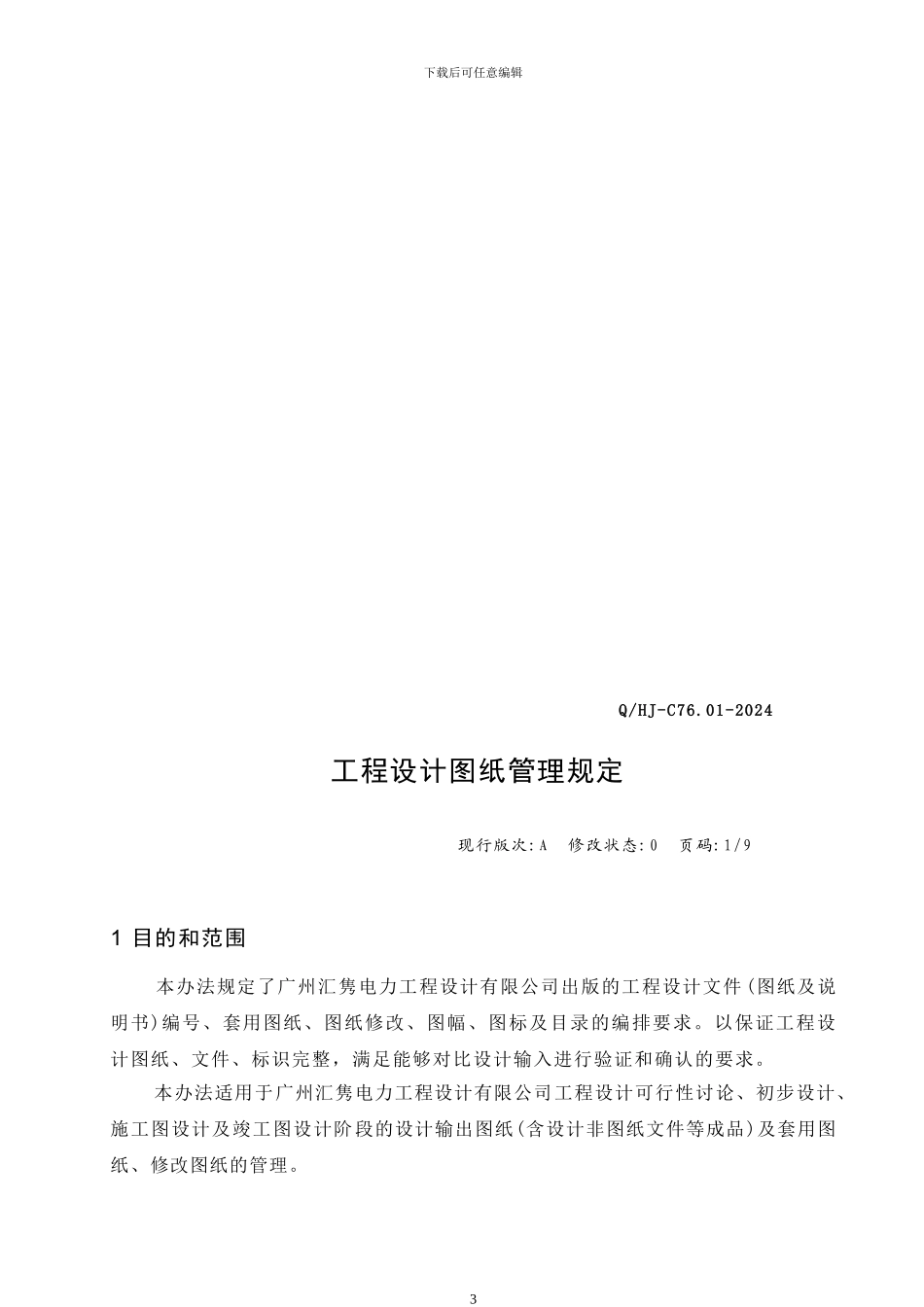

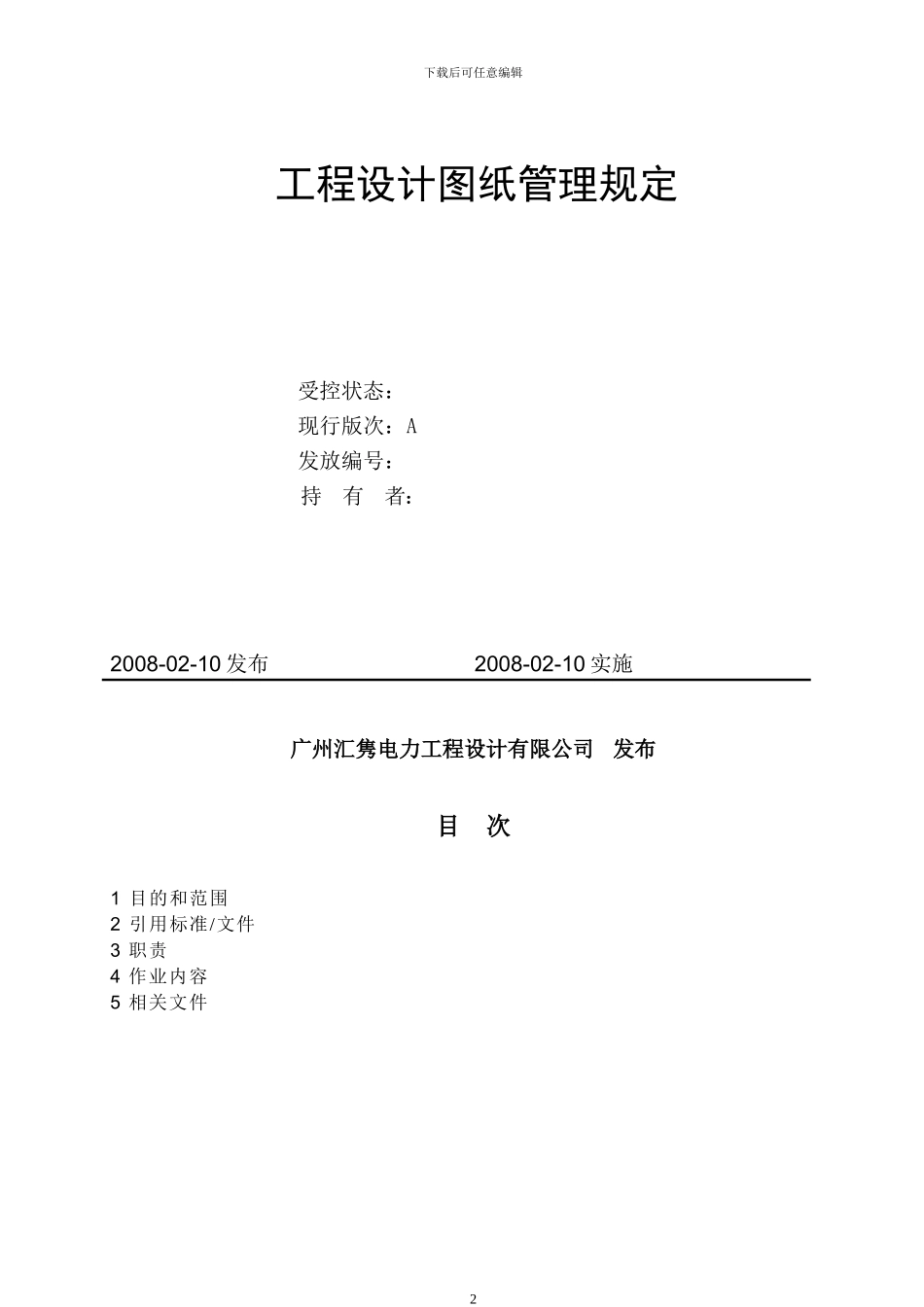

下载后可任意编辑广州汇隽电力工程设计有限公司 工程设计图纸管理规定 2008-02-10 发布 2008-02-10 实施广州汇隽电力工程设计有限公司 发布广州汇隽电力工程设计有限公司 1下载后可任意编辑工程设计图纸管理规定受控状态：现行版次：A发放编号： 持 有 者：2008-02-10 发布 2008-02-10 实施广州汇隽电力工程设计有限公司 发布 目 次1 目的和范围2 引用标准/文件3 职责4 作业内容5 相关文件 2下载后可任意编辑 Q/HJ-C76.01-2024工程设计图纸管理规定 现行版次:A 修改状态:0 页码:1/91 目的和范围 本办法规定了广州汇隽电力工程设计有限公司出版的工程设计文件 (图纸及说明书)编号、套用图纸、图纸修改、图幅、图标及目录的编排要求。以保证工程设计图纸、文件、标识完整，满足能够对比设计输入进行验证和确认的要求。 本办法适用于广州汇隽电力工程设计有限公司工程设计可行性讨论、初步设计、施工图设计及竣工图设计阶段的设计输出图纸(含设计非图纸文件等成品)及套用图纸、修改图纸的管理。3下载后可任意编辑2 引用标准／文件Q/HJ-B76-2024 产品标识和可追溯性控制程序DL5028-93 电力工程制图标准DLGJ86-96 电力工程勘测设计科技档案分类编号办法3 职责 本办法由综合部归口管理，各专业部室执行。4 作业内容4.1 图纸的幅面、图标及目录4.1.1 工程勘测设计图纸幅面和图框尺寸、图纸边长、加长及图幅分区，应符合DL5028-93 电力工程制图标准的有关规定。4.1.2 图标分工程设计图标、图纸会签图标，具体内容及尺寸见图 4.1.2-1、图4.1.2-2 和图 4.1.2-3 所示。需要时，会签图标的栏数可以增加。4.2 设计图纸及卷册编号4.2.1 工程设计图纸号与卷册检索号的基本模式如图 4.2.1-1。4.2.1.1 设计单位代号用两位阿拉伯数字表示，广州汇隽电力工程设计有限公司：HJ。 页码:2/9图 4.1.2-1 用于 2、3、4 号图纸的设计图标4下载后可任意编辑图 4.1.2-2 用于 0、1 号图纸的设计图标图 4.1.2-3 用于图纸会签的图标页码:3/9 卷册检索号 图 号HJ — × ××××× × — × ×× ×× — ×× × 修改代字 图纸顺序号 册号 卷号 设计专业代字5下载后可任意编辑 设计阶段代字 工程代号 工程设计分类代字 设计单位代号图 4.2.1-1 图纸图号与卷册检索号基本模式4.2.1.2 工程设计分类代字用一个汉语拼音字母表示，见表 4.2.1.2-1。表 4.2.1.2-1 工程设计分类代字代 字工程...
