位置控制电路的安装和维修VIP免费

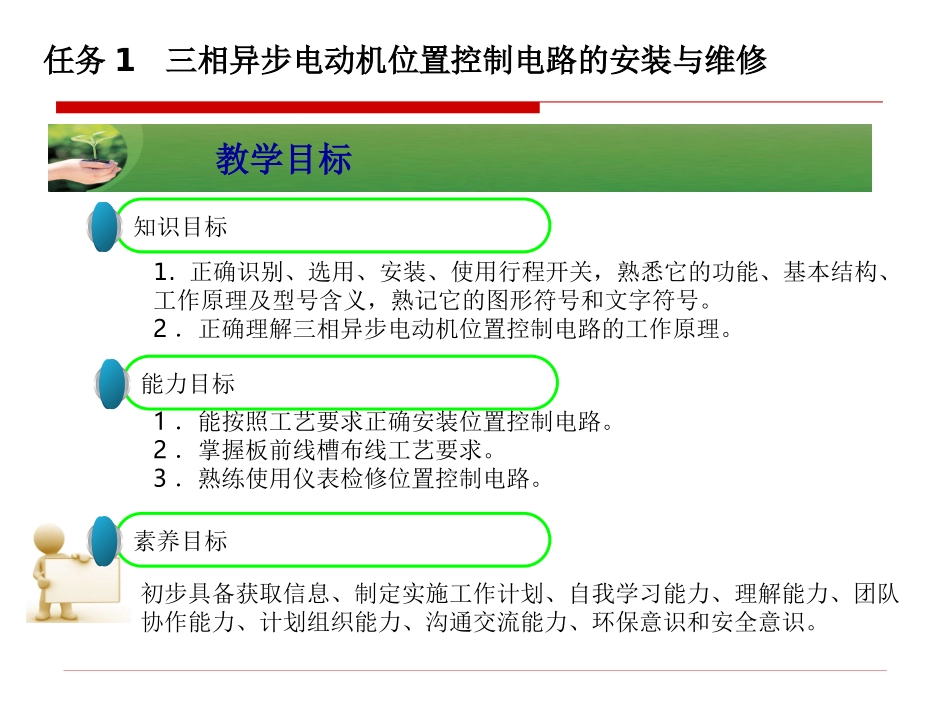

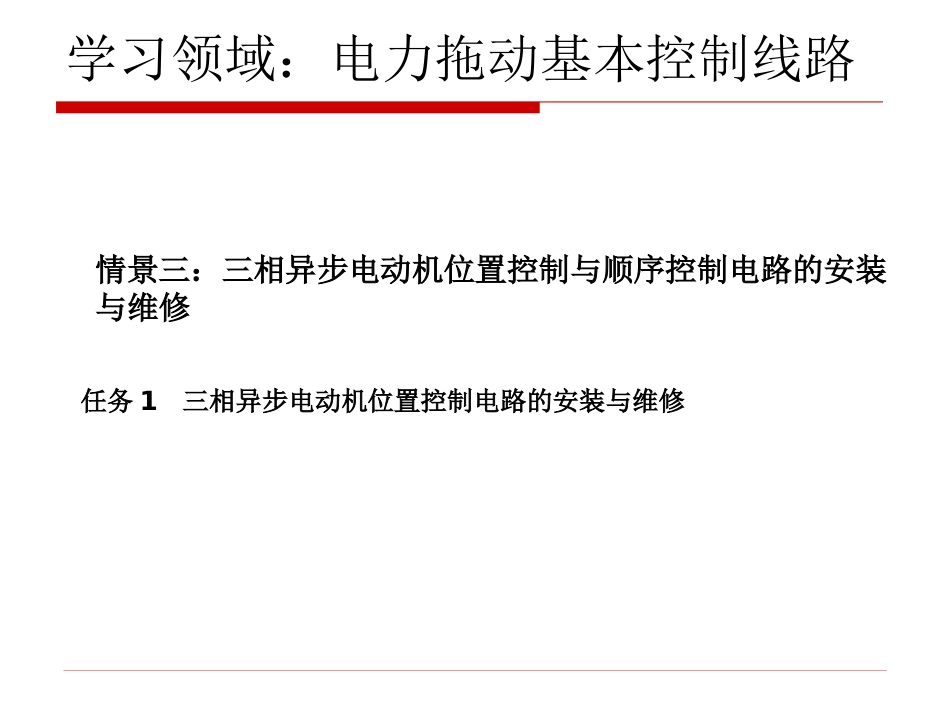

电力拖动基本控制线路安装与维修电力拖动基本控制线路安装与维修20142014年年99月月20142014年年99月月安徽电子工程学校电气教研组安徽电子工程学校电气教研组学习领域：电力拖动基本控制线路任务1三相异步电动机位置控制电路的安装与维修情景三：三相异步电动机位置控制与顺序控制电路的安装与维修1.正确识别、选用、安装、使用行程开关，熟悉它的功能、基本结构、工作原理及型号含义，熟记它的图形符号和文字符号。2．正确理解三相异步电动机位置控制电路的工作原理。任务1三相异步电动机位置控制电路的安装与维修知识目标教学目标能力目标1．能按照工艺要求正确安装位置控制电路。2．掌握板前线槽布线工艺要求。3．熟练使用仪表检修位置控制电路。素养目标初步具备获取信息、制定实施工作计划、自我学习能力、理解能力、团队协作能力、计划组织能力、沟通交流能力、环保意识和安全意识。任务分析任务分析22相关知识相关知识3311任务描述任务实施任务实施55检查评价交流检查评价交流66知识拓展知识拓展77任务1三相异步电动机位置控制电路的安装与维修任务准备任务准备44主要内容主要工作任务三相异步电动机位置控制电路的安装任务要求：1．正确绘制位置控制电路的元件布置图和接线图2．行程开关等电器元件安装要正确、牢固3．安装布线要符合板前线槽工艺要求4．通电试车时要严格遵守安全规程任务1三相异步电动机位置控制电路的安装与维修工作任务描述一、任务描述对生产机械运动部件的行程或位置限制，即对拖动生产机械运动部件的电动机进行控制，当运动部件到达设定位置或行程后，电路能自动停止电动机的运行。这种利用生产机械运动部件上的挡铁与行程开关碰撞，使其触头动作，来接通或断开电路，以实现对生产机械运动部件的位置或行程的自动控制，称为位置控制，又称行程控制或限位控制。而实现这种控制要求所依靠的主要电器是行程开关或接近开关。任务1三相异步电动机位置控制电路的安装与维修二、任务分析任务1三相异步电动机位置控制电路的安装与维修1、行程开关的结构原理、符号及型号含义三、相关知识图行程开关的结构和符号（一）行程开关行程开关是一种利用生产机械某些运动部件的碰撞来发出控制指令的主令电器。主要用于控制生产机械的运动方向、速度、行程大小或位置，是一种自动控制电器。任务1三相异步电动机位置控制电路的安装与维修三、相关知识a)单轮旋转式b)直动式（按钮式）c)双轮旋转式行程开关外形图任务1三相异步电动机位置控制电路的安装与维修2、行程开关的结构原理、符号及型号含义LX19系列和JLXK1系列行程开关的型号及含义如下：三、相关知识任务1三相异步电动机位置控制电路的安装与维修三、相关知识任务1三相异步电动机位置控制电路的安装与维修3、行程开关的选用行程开关的主要参数有型式、工作行程、额定电压及触头的电流容量，在产品说明书中都有详细说明。主要根据动作要求、安装位置及触头数量选择。三、相关知识任务1三相异步电动机位置控制电路的安装与维修（二）位置控制电路的组成及工作原理下图所示是工厂车间里的行车常采用的位置控制电路图。位置控制电路图三、相关知识任务1三相异步电动机位置控制电路的安装与维修图1-3-1的工作原理：先合上电源开关QF。三、相关知识任务1三相异步电动机位置控制电路的安装与维修三、相关知识任务1三相异步电动机位置控制电路的安装与维修1、领料单根据电气原理图，选用工具、仪表、耗材及器材，填写领料单。四、任务准备2、仪表、工具、耗材和器材准备任务1三相异步电动机位置控制电路的安装与维修四、任务准备2、仪表、工具、耗材和器材准备SQMSBKMQFXTFUKH任务1三相异步电动机位置控制电路的安装与维修3、板前线槽布线工艺要求（1）走线槽安装工艺要求：安装走线槽时，因做到横平竖直、排列整齐匀称、安装牢固和安装牢固和便于走线等。（2）板前线槽配线工艺要求：1）所有导线的截面积在等于或大于0.5mm2时，必须采用软线。考虑到机械强度的原因，所用导线的最小截面积，在控制箱外为1mm2，控制箱内为0.75mm2.但对控制箱内通过很小电流的电路连线，如电子逻辑电路，可用0.2mm2，并且可以采用硬线，...
