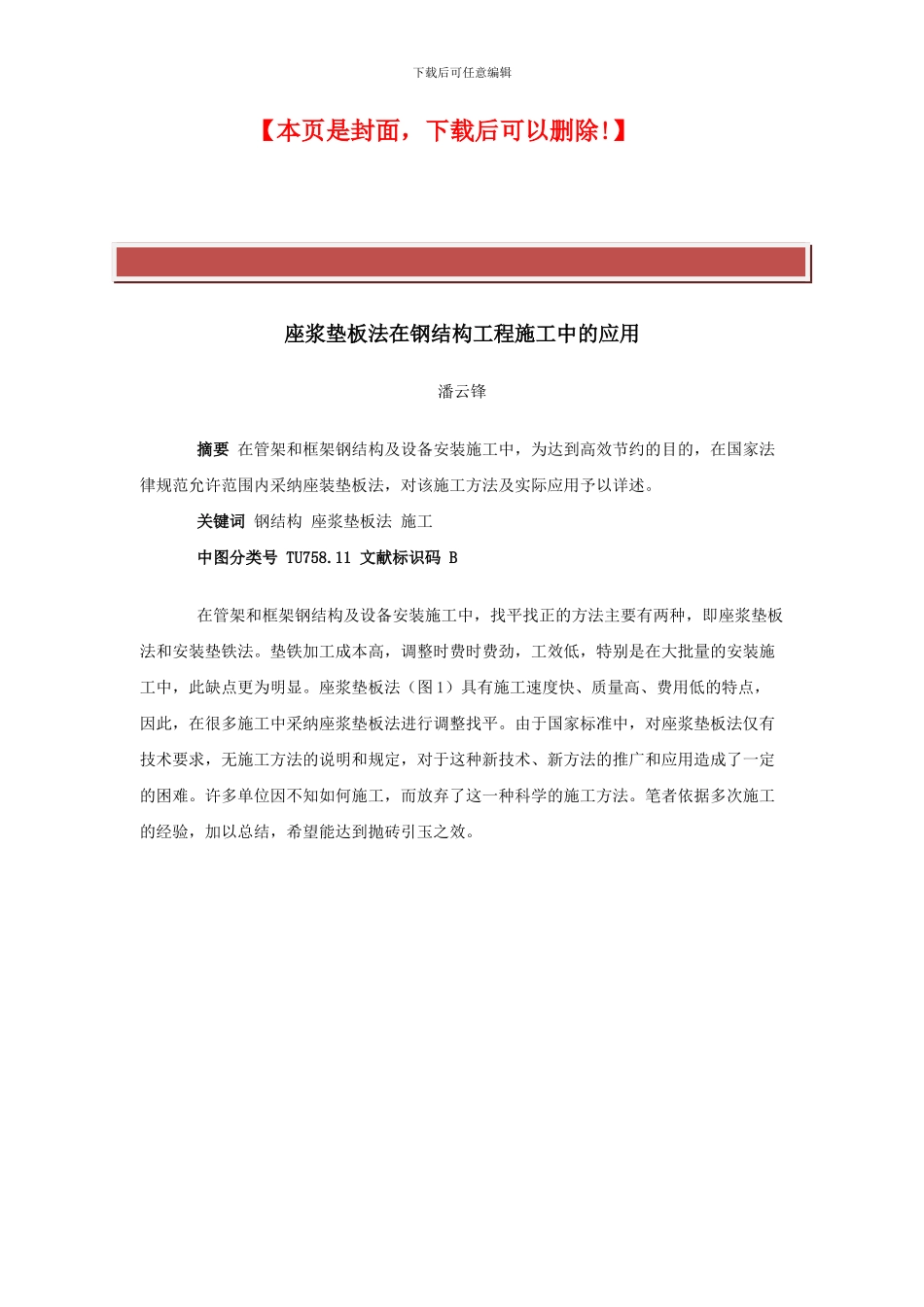

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】座浆垫板法在钢结构工程施工中的应用潘云锋 摘要 在管架和框架钢结构及设备安装施工中，为达到高效节约的目的，在国家法律规范允许范围内采纳座装垫板法，对该施工方法及实际应用予以详述。 关键词 钢结构 座浆垫板法 施工 中图分类号 TU758.11 文献标识码 B 在管架和框架钢结构及设备安装施工中，找平找正的方法主要有两种，即座浆垫板法和安装垫铁法。垫铁加工成本高，调整时费时费劲，工效低，特别是在大批量的安装施工中，此缺点更为明显。座浆垫板法（图 1）具有施工速度快、质量高、费用低的特点，因此，在很多施工中采纳座浆垫板法进行调整找平。由于国家标准中，对座浆垫板法仅有技术要求，无施工方法的说明和规定，对于这种新技术、新方法的推广和应用造成了一定的困难。许多单位因不知如何施工，而放弃了这一种科学的施工方法。笔者依据多次施工的经验，加以总结，希望能达到抛砖引玉之效。下载后可任意编辑 1．施工准备 座浆垫板法施工需在技术上了解基础的硅标号，钢结构底板和设备底座的尺寸大小和材料，地脚螺栓的间距尺寸和基础顶标高数值及底板底座标高数值。使用机具主要是水平仪。具体要求如下： (1)座浆垫板的座浆砼要比基础砼高一个标号，施工前应先配制，并制作试块检验合格后再正式调制。 (2)垫板的钢板材料应尽量与钢结构底板或设备底座一致，厚度可用 6~10mm 钢板。 (3)座浆垫板顶标高即底板或设备底座的标高，座浆块高度为基础顶标高与垫板底标高的差值，该值根据地脚螺栓间距和底板大小确定。 2．施工工序 (1)以地脚螺栓内边为座浆块的底边，以垫板尺寸为顶边，将硷浇筑成锥台，如图2、图 3 所示。下载后可任意编辑 (2)将垫板放置于座浆块上，以水平仪进行观测，轻敲垫板顶面，使其标高达到设备底座或钢结构底板底标高（标高误差见表 1）。 (3)养护座浆块至规定的强度。 (4)复测合格后，安装设备或钢结构。 3．技术要求 (1)垫板的尺寸是根据底板或底座的大小及地脚螺栓间距来确定，在设备或钢结构底板尺寸小于 500mm时，由地脚螺栓中心向基础中心缩进 150~200mm 后，为垫板尺寸（图 2）。当设备底座和钢结构底板大于 500mm 小于 l000mm 时，可按上述方法确定尺寸，也可将垫板分为两块，面积之和大于 1/3 倍的底板下载后可任意编辑或底座面积。当大于 l...
