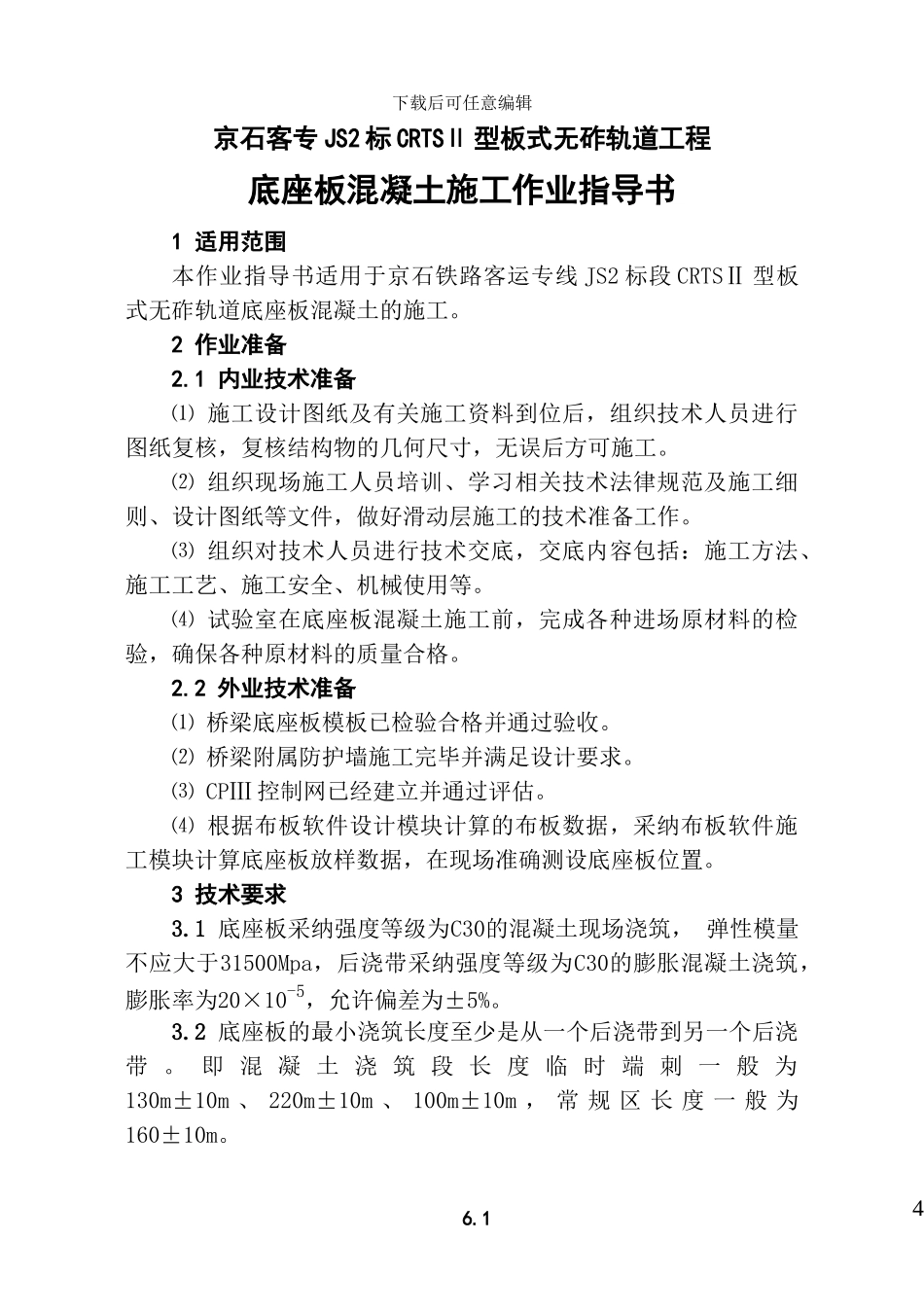

下载后可任意编辑京石客专 JS2 标 CRTSⅡ 型板式无砟轨道工程底座板混凝土施工作业指导书1 适用范围本作业指导书适用于京石铁路客运专线 JS2 标段 CRTSⅡ 型板式无砟轨道底座板混凝土的施工。2 作业准备2.1 内业技术准备⑴ 施工设计图纸及有关施工资料到位后，组织技术人员进行图纸复核，复核结构物的几何尺寸，无误后方可施工。⑵ 组织现场施工人员培训、学习相关技术法律规范及施工细则、设计图纸等文件，做好滑动层施工的技术准备工作。⑶ 组织对技术人员进行技术交底，交底内容包括：施工方法、施工工艺、施工安全、机械使用等。⑷ 试验室在底座板混凝土施工前，完成各种进场原材料的检验，确保各种原材料的质量合格。2.2 外业技术准备⑴ 桥梁底座板模板已检验合格并通过验收。⑵ 桥梁附属防护墙施工完毕并满足设计要求。⑶ CPⅢ 控制网已经建立并通过评估。⑷ 根据布板软件设计模块计算的布板数据，采纳布板软件施工模块计算底座板放样数据，在现场准确测设底座板位置。3 技术要求3.1 底座板采纳强度等级为C30的混凝土现场浇筑， 弹性模量不应大于31500Mpa，后浇带采纳强度等级为C30的膨胀混凝土浇筑，膨胀率为20×10-5，允许偏差为±5%。3.2 底座板的最小浇筑长度至少是从一个后浇带到另一个后浇带 。 即 混 凝 土 浇 筑 段 长 度 临 时 端 刺 一 般 为130m±10m 、 220m±10m 、 100m±10m ， 常 规 区 长 度 一 般 为160±10m。6.14下载后可任意编辑3.3 底座板混凝土入模温度不能超过 30℃。在气温+5℃和-3℃之间浇筑混凝土时,其混凝土温度不得低于+5℃。气温假如在-3℃以下时,混凝土的最低温度为+10℃。假如混凝土连续 3 天不低于+10℃,或抗压强度已经达到 fcm=5N／mm2,混凝土表面允许结冰。4 施工程序与工艺流程4.1 施工程序底座板混凝土为 C30 低弹模混凝土，其施工程序为：底座板模板、钢筋、预埋件等验收合格→混凝土拌和→混凝土运输→混凝土浇筑→混凝土振捣→混凝土养护。4.2 工艺流程底座板混凝土施工工艺流程图见下图 1 。5 施工要求5.1 施工准备⑴ 在底座板混凝土申请浇筑前，应确保模板、钢筋以及底座板预埋件（剪力钉、测温电偶、钢板连接器）等自检合格，满足设计要求，同时报监理工程师检验合格。⑵ 底座浇浇筑混凝土前，检查后浇带宽度是否合适，端模安装是否到位；钢筋连接器内侧螺母是否靠近端模一侧，外侧螺母是否已经卸下。⑶ 将小型摊铺整...
