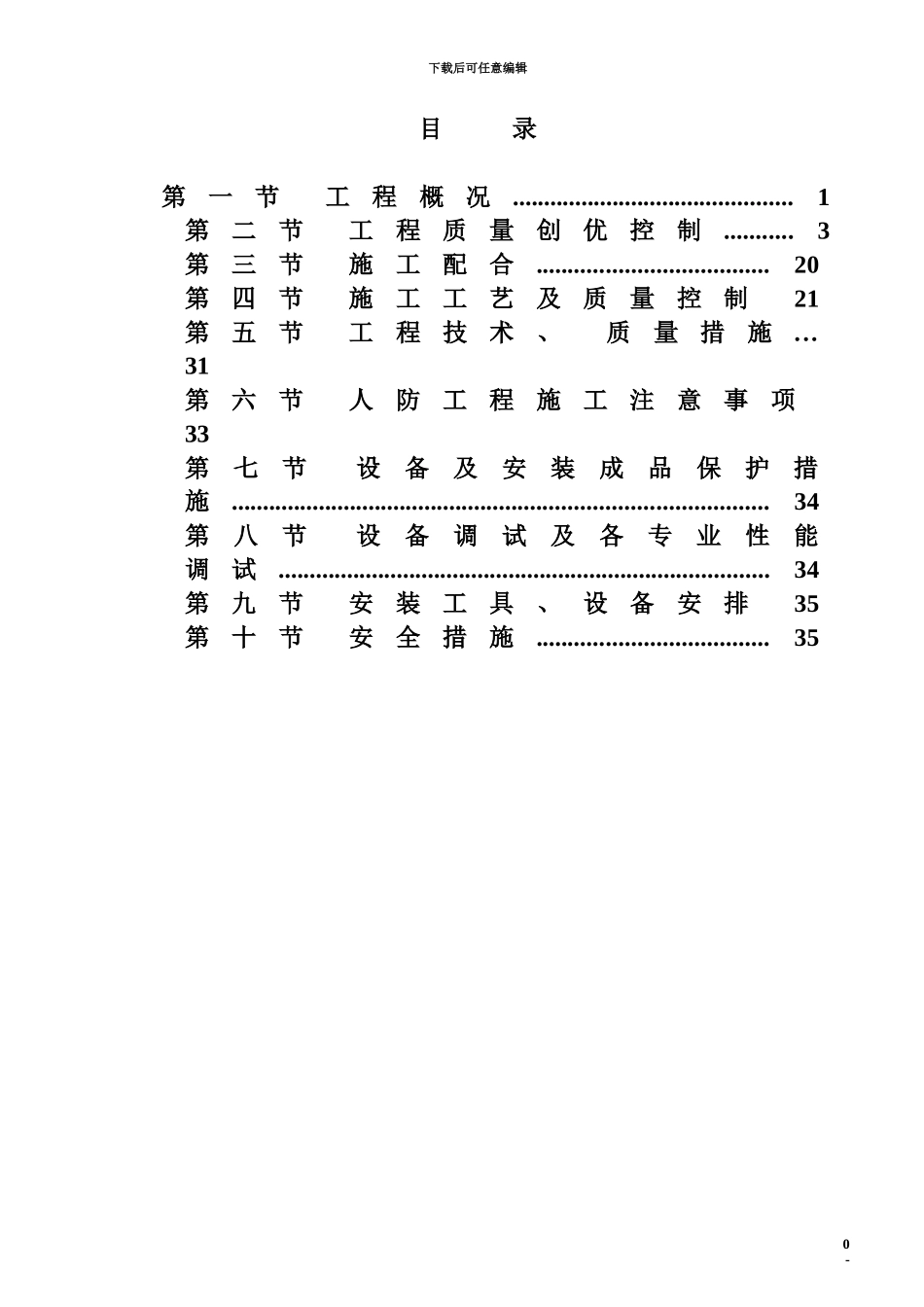

下载后可任意编辑目 录第一节 工程概况.............................................1第二节 工程质量创优控制...........3第三节 施工配合.....................................20第四节 施工工艺及质量控制21第五节 工程技术、 质量措施...31第六节 人防工程施工注意事项33第七节 设备及安装成品保护措施......................................................................................34第八节 设备调试及各专业性能调试...............................................................................34第九节 安装工具、设备安排35第十节 安全措施.....................................35 -0下载后可任意编辑安 装 工 程 施 工 方 案项目名称：建设地点：建设单位：监理单位: 设计单位：承建单位：第一节 工程概况一. 工程概况：1 、本工程安装工作容包括电气工程、给排水工程、采暖工程智能化建筑工程（预埋）等。本工程位于 ***** ，建筑总高度99.75m ，结构型式为剪力墙结构。设计使用年限50年，抗震设防烈度为八度。耐火等级均为一级。基础采纳桩基 + 筏板基础。±0.000相当于绝对标高483.4 米。2 、电气工程: 负荷分类：消防设备用电、电梯、应急照明为一级负荷，其余为三级负荷。一级负荷在采纳双电源供电并在末端自动转换。 (1) 、配电系统： 建筑物内电力设备供电电压为380/220V ，供电方式采纳树干式和放射式相结合的方式供电。 电力干线采纳铜芯聚氯乙烯绝缘电力电缆，分支线采纳BV-450/750V型铜芯塑料线。 消防线路选用耐火电缆或阻燃电线。消防用电设备过负荷保护作用于信号，不切断电路。 电缆干线在电气竖井内沿电缆桥架敷设。 -1下载后可任意编辑 (2) 、照明系统： 建筑物内照明供电电压为380/220V ，采纳放射式或树干式相结合方式供电。 照明干线采纳BV-450/750V型铜芯塑料线在竖井内敷设，根据房间功能不同，选择相应灯具，以满足照度要求。厨房、卫生间、空调插座回路均采纳BV-4mm2，采纳BV-2.5mm2。 (3) 、防雷接地：本建筑物按二级防雷设计，沿屋面女儿墙用12镀锌圆钢设避雷带，并在屋面设不大于10m*10m的网格；防雷引下线利用钢筋混凝土内（不少于两根）主筋，接地装置利用建筑物基础钢筋网；地面30m 以上部分每两层设均压环、防止侧击雷；地面45m 及以上外墙上的栏杆、门窗等较大的金属物与防雷装置相连接，竖直敷设的金属管道及金属物的顶端与底端...
