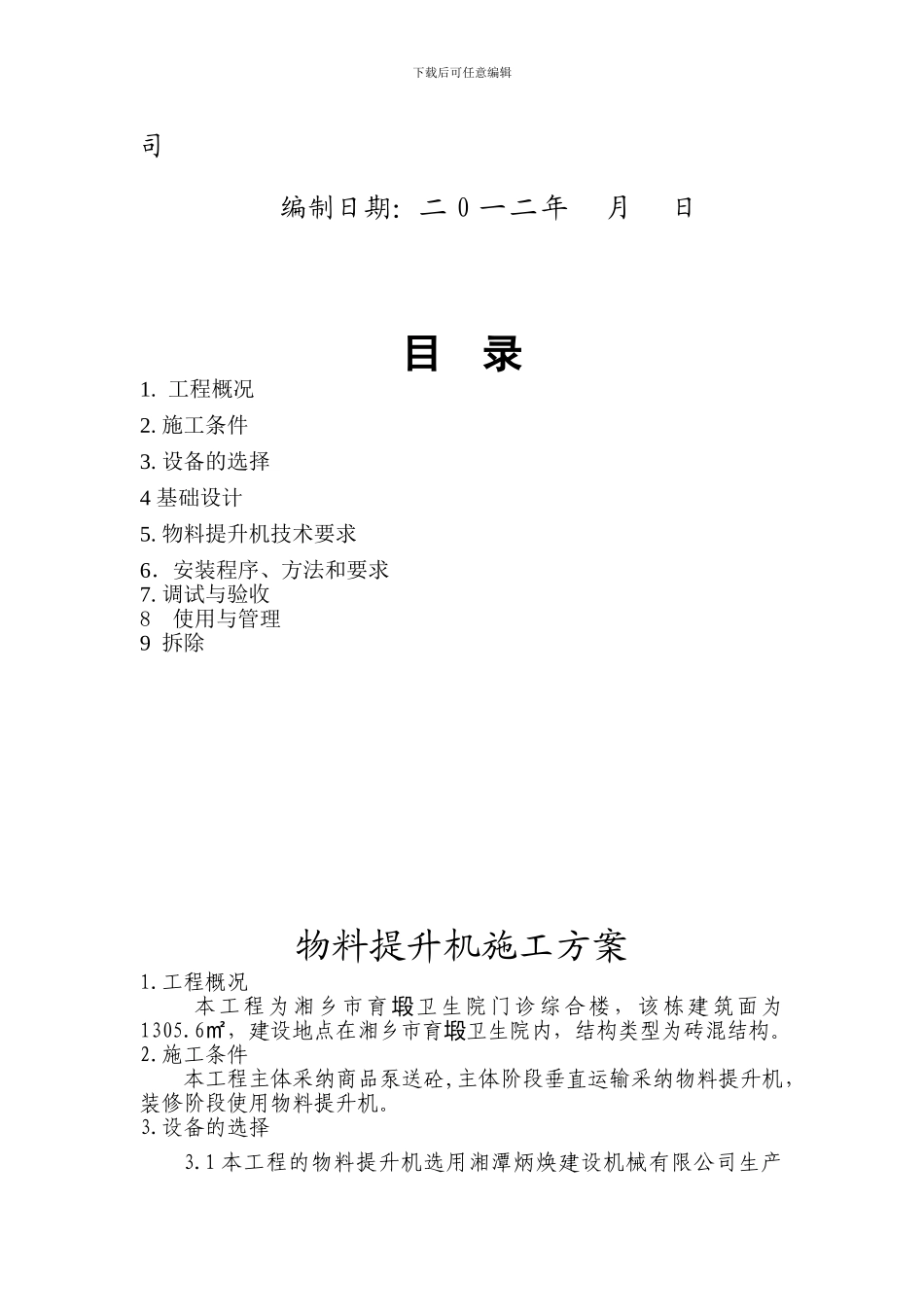

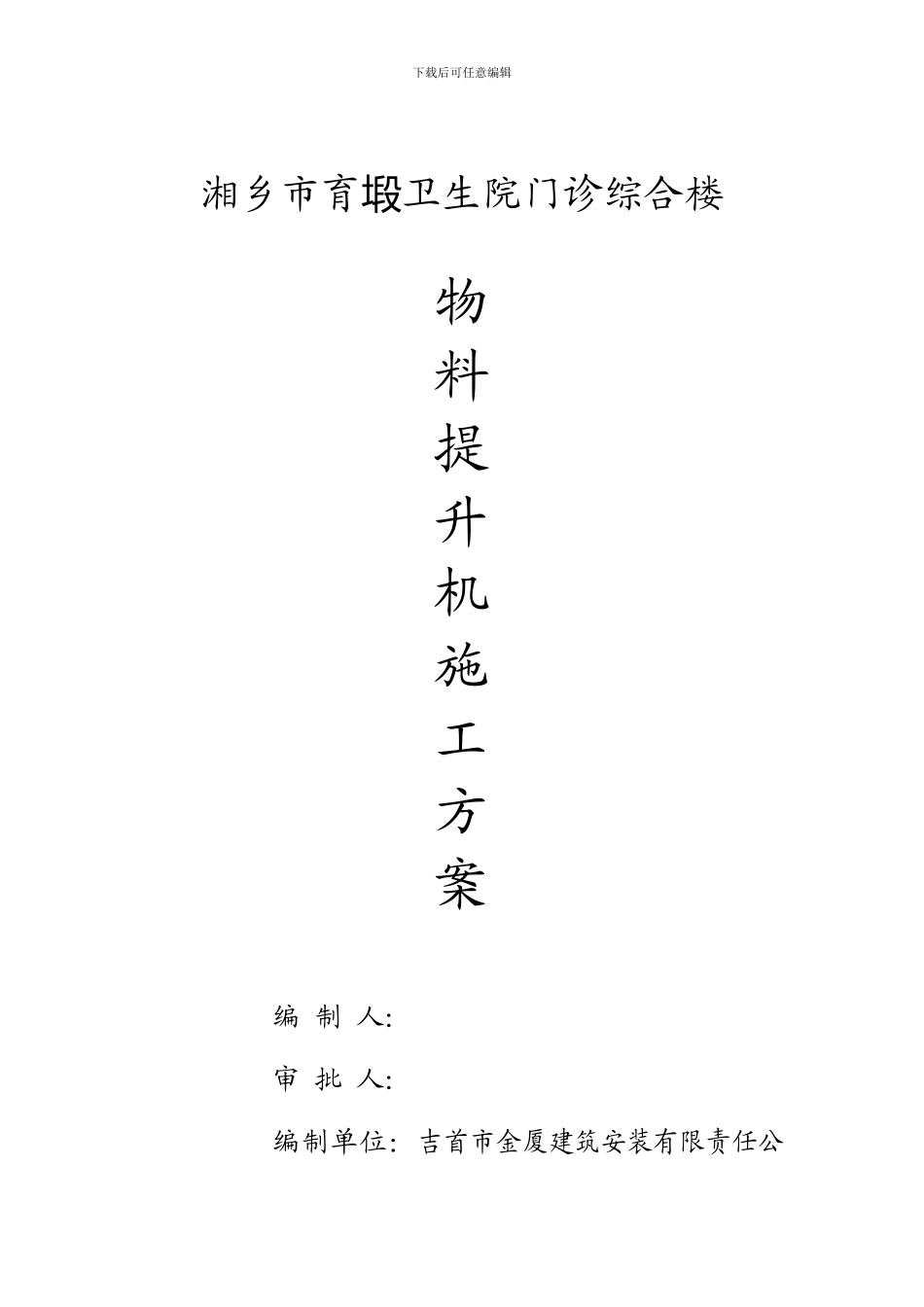

下载后可任意编辑湘乡市育卫生院门诊综合楼塅物料提升机施工方案编 制 人： 审 批 人： 编制单位：吉首市金厦建筑安装有限责任公下载后可任意编辑司编制日期：二 0 一二年 月 日目 录1. 工程概况2. 施工条件3. 设备的选择4 基础设计5. 物料提升机技术要求6．安装程序、方法和要求 7. 调试与验收8 使用与管理9 拆除物料提升机施工方案1.工程概况本工程为湘乡市育卫生院门诊综合楼，该栋建筑面为塅1305.6，建设地点在㎡湘乡市育卫生院内，塅结构类型为砖混结构。2.施工条件本工程主体采纳商品泵送砼,主体阶段垂直运输采纳物料提升机，装修阶段使用物料提升机。3.设备的选择3.1 本工程的物料提升机选用湘潭炳焕建设机械有限公司生产下载后可任意编辑的 SBZ1500/30 型自升式物料提升机，设备执行标准 Q/BJJ02—99,有湖南省建设厅颁发的《湖南省建设工业产品准用证》及湖南省建筑工程施工安全监督总站颁发的《湖南省建筑工程施工现场安全防护用具及机械设备推举证书》并有湖南省建设机械产品质量检测总站检测报告。该设备经优化改进，增设了附着、开门停靠自锁装置、断绳保护安全装置、提栏上下极限保护报警装置，自升工作台上升下降稳定、操作灵活、吊杆安全起吊立柱对接，到位准确。3.2 主要部件：SBZ1500/30 型自升式物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。3.2.1 地梁：它是整个架体的基础。和天梁套架、立柱（导轨）一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。3.2.2 立柱：起导轨架作用。由多个标准节组成，节间由 8 条M14×30 螺栓连接，提升高度为 30M。3.2.3 天梁套架：是物料提升的架体承重梁。3.2.4 吊篮：是承载物料的主要机构。由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。3.2.5 附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。提升架体增高时，保证架体工作平衡。附着的设置间距不大于 9 m 设置层数为：2 层、4 层，未设置铁件的楼层用 M 12 的膨胀螺栓固定在楼板上或在施工中提前预埋，如下图所示： Ф48 的钢管 双面焊 100×200×8㎜厚钢板 4Ф12 的螺栓3.2.6 卷扬机：是提升物料的动力机构，采纳 JJKX-1 行星式卷扬下载后可任意编辑机，属单独配套机构4.基础设计提升机的基础坐落在教学楼 1 东侧④－...
