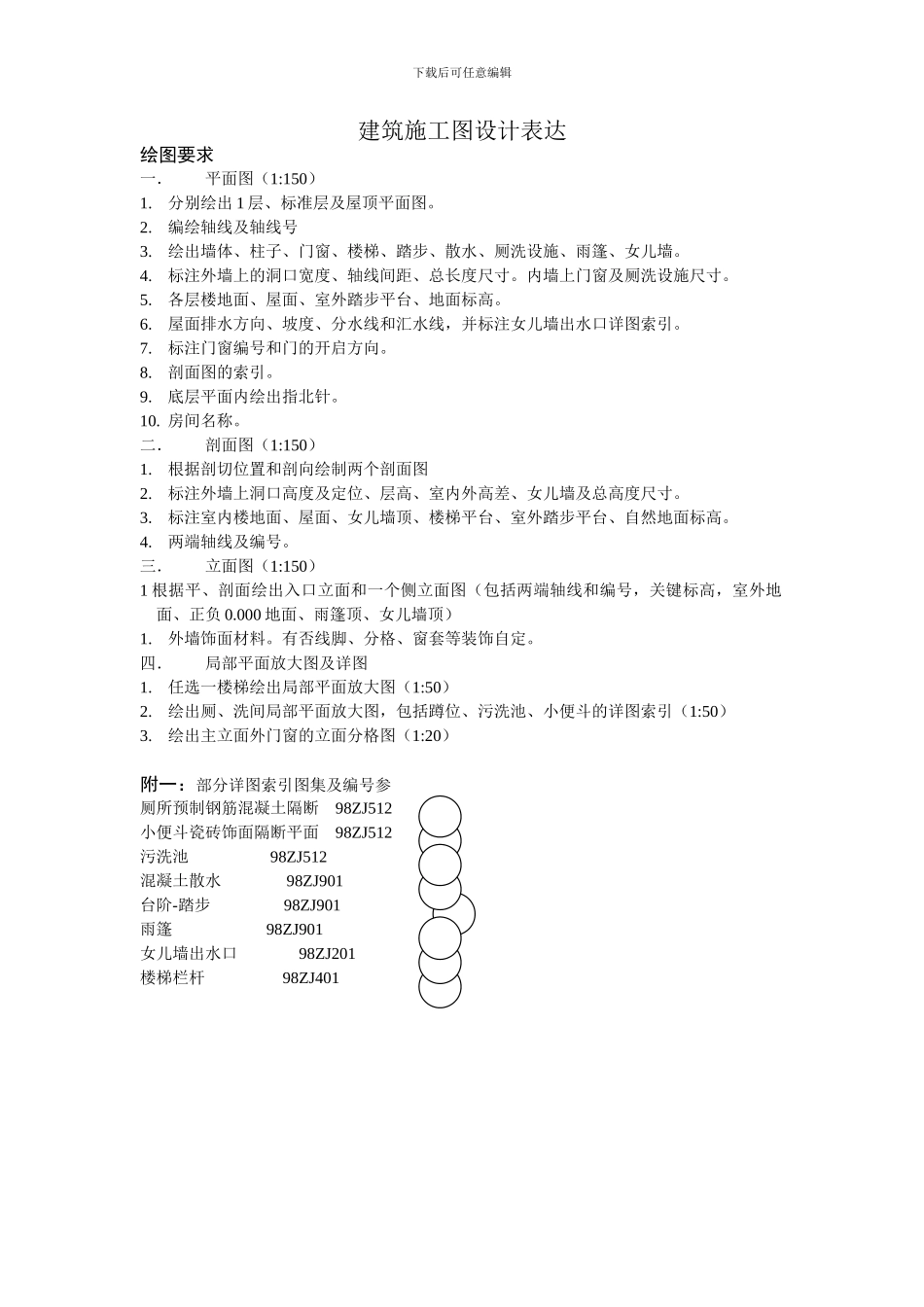

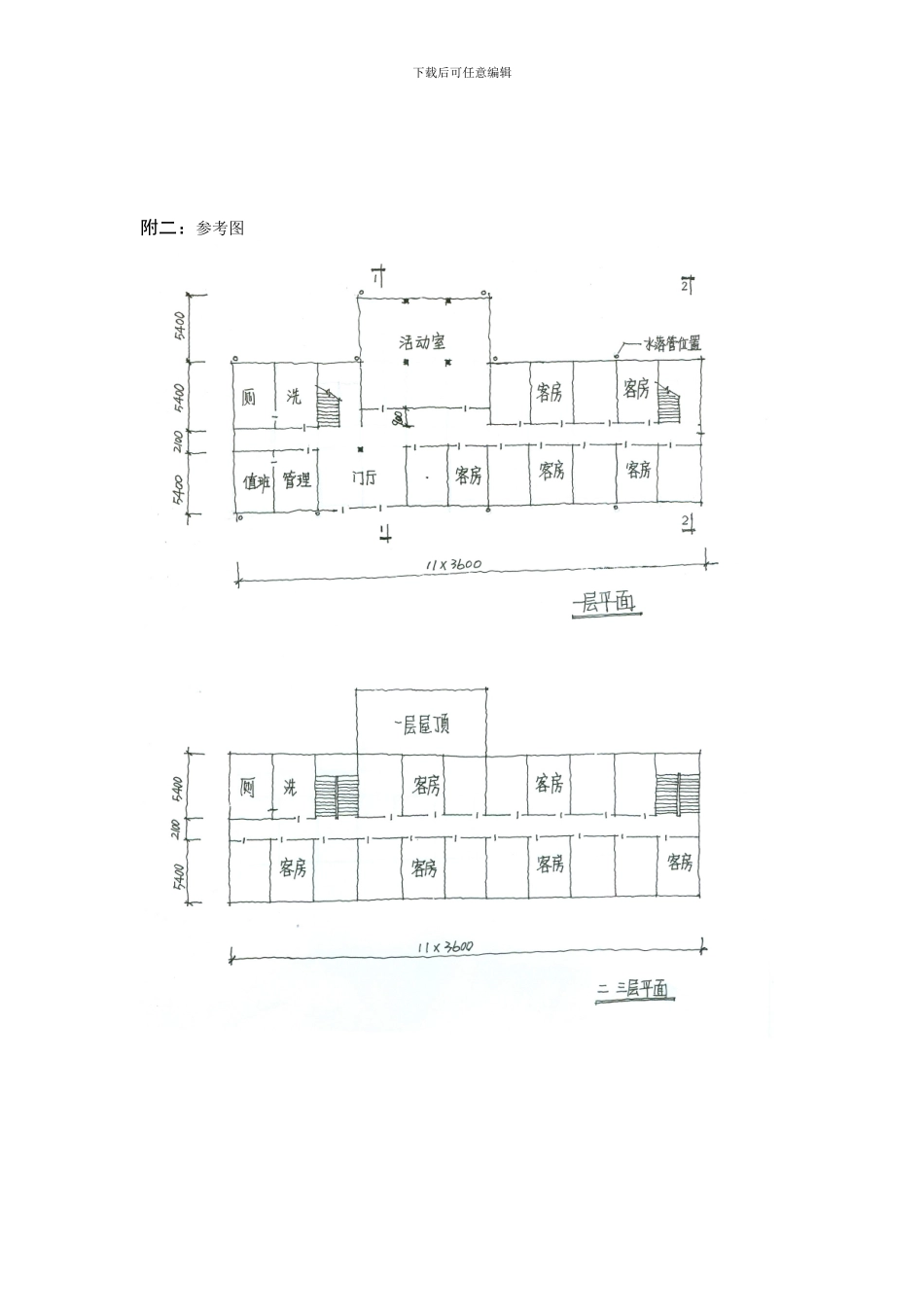

下载后可任意编辑建筑施工图设计表达绘图要求一．平面图（1:150）1.分别绘出 1 层、标准层及屋顶平面图。2.编绘轴线及轴线号3.绘出墙体、柱子、门窗、楼梯、踏步、散水、厕洗设施、雨篷、女儿墙。4.标注外墙上的洞口宽度、轴线间距、总长度尺寸。内墙上门窗及厕洗设施尺寸。5.各层楼地面、屋面、室外踏步平台、地面标高。6.屋面排水方向、坡度、分水线和汇水线，并标注女儿墙出水口详图索引。7.标注门窗编号和门的开启方向。8.剖面图的索引。9.底层平面内绘出指北针。10. 房间名称。二．剖面图（1:150）1.根据剖切位置和剖向绘制两个剖面图2.标注外墙上洞口高度及定位、层高、室内外高差、女儿墙及总高度尺寸。3.标注室内楼地面、屋面、女儿墙顶、楼梯平台、室外踏步平台、自然地面标高。4.两端轴线及编号。三．立面图（1:150）1 根据平、剖面绘出入口立面和一个侧立面图（包括两端轴线和编号，关键标高，室外地面、正负 0.000 地面、雨篷顶、女儿墙顶）1.外墙饰面材料。有否线脚、分格、窗套等装饰自定。四．局部平面放大图及详图1.任选一楼梯绘出局部平面放大图（1:50）2.绘出厕、洗间局部平面放大图，包括蹲位、污洗池、小便斗的详图索引（1:50）3.绘出主立面外门窗的立面分格图（1:20） 附一：部分详图索引图集及编号参厕所预制钢筋混凝土隔断 98ZJ512 小便斗瓷砖饰面隔断平面 98ZJ512 污洗池 98ZJ512 混凝土散水 98ZJ901 台阶-踏步 98ZJ901 雨篷 98ZJ901 女儿墙出水口 98ZJ201 楼梯栏杆 98ZJ401 下载后可任意编辑附二：参考图下载后可任意编辑
