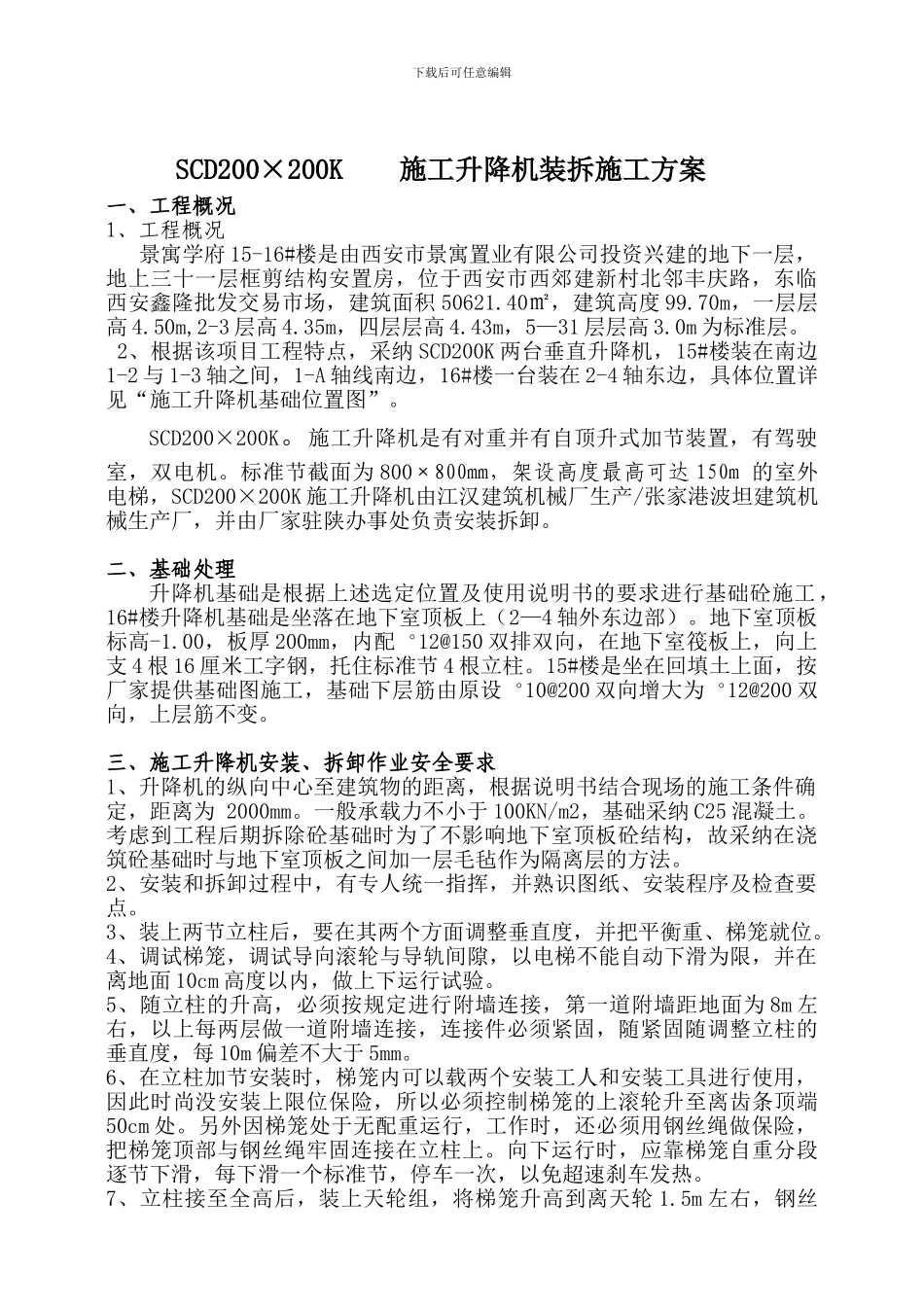

下载后可任意编辑SCD200×200K 施工升降机装拆施工方案一、工程概况1、工程概况 景寓学府 15-16#楼是由西安市景寓置业有限公司投资兴建的地下一层，地上三十一层框剪结构安置房，位于西安市西郊建新村北邻丰庆路，东临西安鑫隆批发交易市场，建筑面积 50621.40㎡，建筑高度 99.70m，一层层高 4.50m,2-3 层高 4.35m，四层层高 4.43m，5—31 层层高 3.0m 为标准层。 2、根据该项目工程特点，采纳 SCD200K 两台垂直升降机，15#楼装在南边1-2 与 1-3 轴之间，1-A 轴线南边，16#楼一台装在 2-4 轴东边，具体位置详见“施工升降机基础位置图”。SCD200×200K。施工升降机是有对重并有自顶升式加节装置，有驾驶室，双电机。标准节截面为 800×800mm，架设高度最高可达 150m 的室外电梯，SCD200×200K 施工升降机由江汉建筑机械厂生产/张家港波坦建筑机械生产厂，并由厂家驻陕办事处负责安装拆卸。二、基础处理 升降机基础是根据上述选定位置及使用说明书的要求进行基础砼施工，16#楼升降机基础是坐落在地下室顶板上（2—4 轴外东边部）。地下室顶板标高-1.00，板厚 200mm，内配12@150 双排双向，在地下室筏板上，向上支 4 根 16 厘米工字钢，托住标准节 4 根立柱。15#楼是坐在回填土上面，按厂家提供基础图施工，基础下层筋由原设10@200 双向增大为12@200 双向，上层筋不变。三、施工升降机安装、拆卸作业安全要求1、升降机的纵向中心至建筑物的距离，根据说明书结合现场的施工条件确定，距离为 2000mm。一般承载力不小于 100KN/m2，基础采纳 C25 混凝土。考虑到工程后期拆除砼基础时为了不影响地下室顶板砼结构，故采纳在浇筑砼基础时与地下室顶板之间加一层毛毡作为隔离层的方法。2、安装和拆卸过程中，有专人统一指挥，并熟识图纸、安装程序及检查要点。3、装上两节立柱后，要在其两个方面调整垂直度，并把平衡重、梯笼就位。4、调试梯笼，调试导向滚轮与导轨间隙，以电梯不能自动下滑为限，并在离地面 10cm 高度以内，做上下运行试验。5、随立柱的升高，必须按规定进行附墙连接，第一道附墙距地面为 8m 左右，以上每两层做一道附墙连接，连接件必须紧固，随紧固随调整立柱的垂直度，每 10m 偏差不大于 5mm。6、在立柱加节安装时，梯笼内可以载两个安装工人和安装工具进行使用，因此时尚没安装上限位保险，所以必须控制梯笼的上滚轮升至离齿条顶端50cm 处。另外因梯笼处于无配重运行，工作时，...
