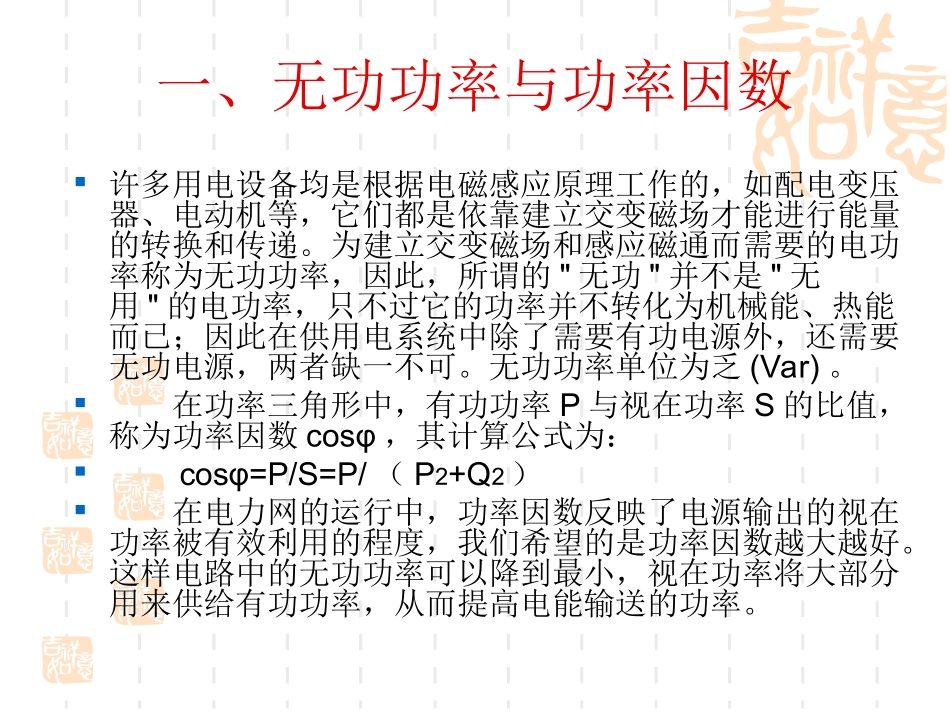

无功补偿装置技术及原理无功补偿装置技术原理及内容无功功率与功率因数有功与无功的关系影响功率因数的因素无功补偿的定义及意义无功补偿常用的方法无功补偿装置SVC的发展和意义一、无功功率与功率因数许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。无功功率单位为乏(Var)。在功率三角形中，有功功率P与视在功率S的比值，称为功率因数cosφ，其计算公式为：cosφ=P/S=P/（P2+Q2）在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，我们希望的是功率因数越大越好。这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。二、有功与无功的关系有功功率常用P表示，无功一般用Q来表示，功率因数为cosφ,有功与无功有如下关系式表示：三、影响功率因数的因素(1)大量的电感性设备，如异步电动机、感应电炉、交流电焊机等设备是无功功率的主要消耗者。据有关的统计，在工矿企业所消耗的全部无功功率中，异步电动机的无功消耗占了60％～70％；而在异步电动机空载时所消耗的无功又占到电动机总无功消耗的60％～70％。所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。(2)变压器消耗的无功功率一般约为其额定容量的10％～15％，它的空载无功功率约为满载时的1/3。因而，为了改善电力系统和企业的功率因数，变压器不应空载运行或长期处于低负载运行状态。(3)供电电压超出规定范围也会对功率因数造成很大的影响。当供电电压高于额定值的10％时，由于磁路饱和的影响，无功功率将增长得很快，据有关资料统计，当供电电压为额定值的110％时，一般无功将增加35％左右。当供电电压低于额定值时，无功功率也相应减少而使它们的功率因数有所提高。但供电电压降低会影响电气设备的正常工作。所以，应当采取措施使电力系统的供电电压尽可能保持稳定。四、无功补偿的定义及意义交流电在通过纯电阻的时候，电能都转成了热能，而在通过纯容性或者纯感性负载的时候，并不做功。也就是说没有消耗电能，即为无功功率。当然实际负载，不可能为纯容性负载或者纯感性负载，一般都是混合性负载，这样电流在通过它们的时候，就有部分电能不做功，就是无功功率，此时的功率因数小于1，为了提高电能的利用率，就要进行无功补偿。电网中的电力负荷如电动机、变压器等，大部分属于感性电抗，在运行过程中需要向这些设备提供相应的无功功率。在电网中安装并联电容器、同步调相机等容性设备以后，可以供给感性电抗消耗的部分无功功率小电网电源向感性负荷提供无功功率。也即减少无功功率在电网中的流动，因此可以降低输电线路因输送无功功率造成的电能损耗，改善电网的运行条件。这种做法称为无功补偿。电力系统运行的经济性和电能质量与无功功率有重大的关系。无功功率是电力系统一种不可缺少的功率。大量的感性负荷和电网中的无功功率损耗，要求系统提供足够的无功功率，否则电网电压将下降，电能质量得不到保证。同时，无功功率的不合理分配，也将造成线损增加，降低电力系统运行的经济性。无功功率最主要的来源是利用各种无功功率补偿（以下简称无功补偿）设备在电力系统的各个环节进行无功补偿。因此，无功补偿是电力系统的重要组成部分，它是保证电能质量和实现电力系统经济运行的基本手段。无功补偿可以收到下列的效益：①提高用户的功率因数，从而提高电工设备的利用率；②减少电力网络的有功损耗；③合理地控制电力系统的无功功率流动，从而提高电力系统的电压水平，改善电能质量，提高了电力系统的抗干扰能力；④在动态的无功补偿装置上，配置适当的调节器，可以改善电力系统的动态性能，提高输电线的输送能力和稳定性；⑤装设静止无功补偿器(SVS)还能改善电网的电压波形,减...
