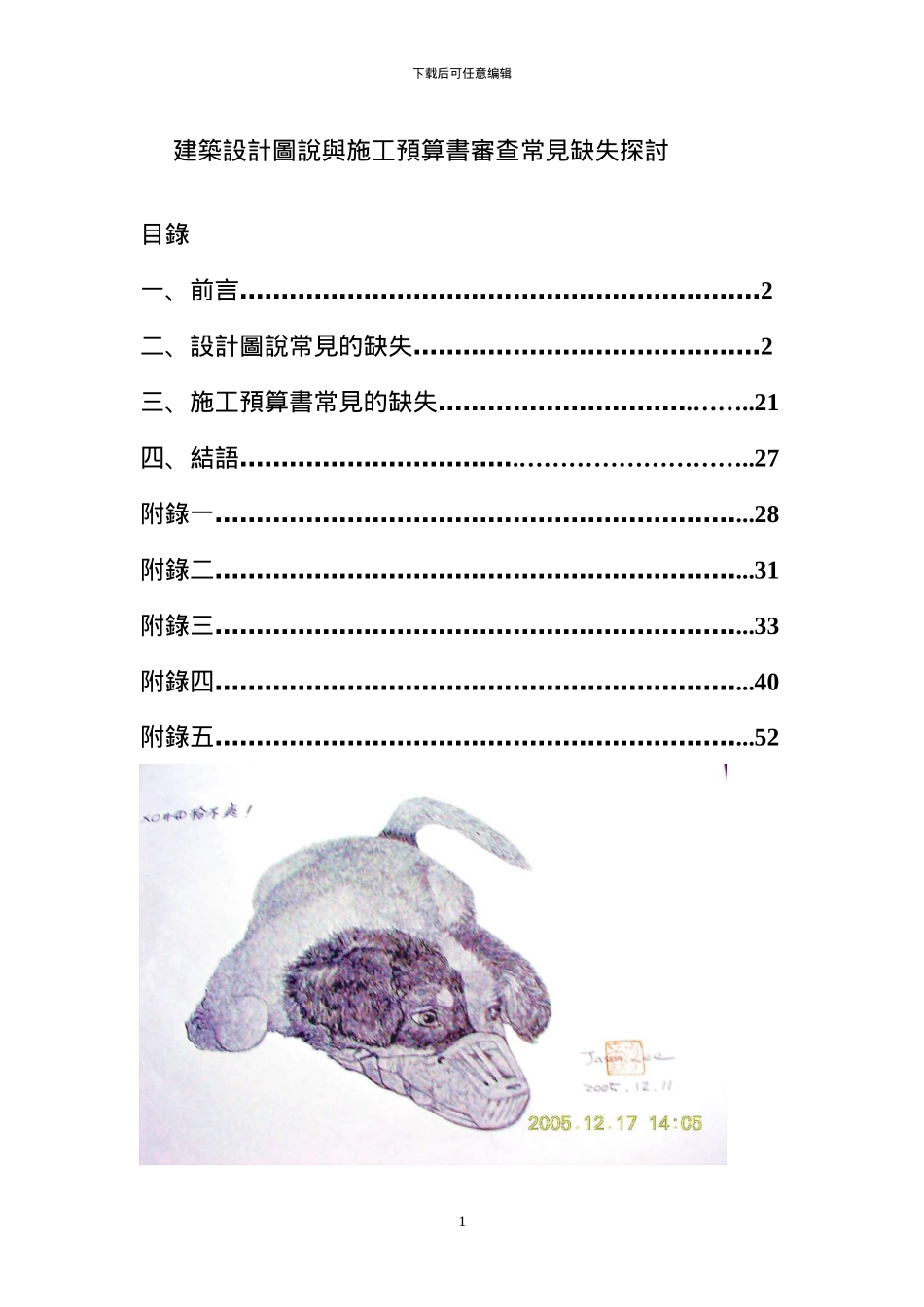

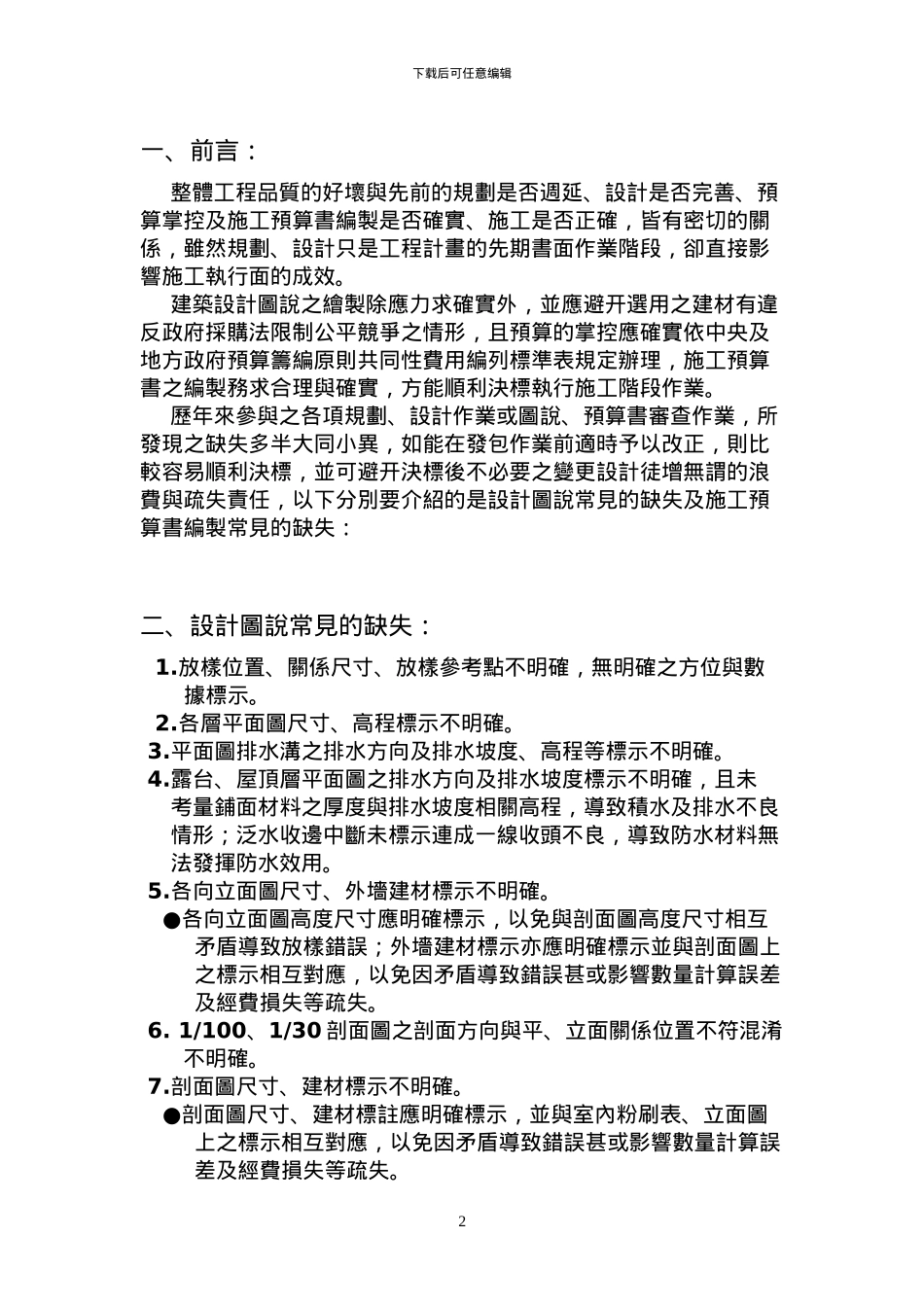

下载后可任意编辑 建築設計圖說與施工預算書審查常見缺失探討目錄一、前言………………………………………………………2二、設計圖說常見的缺失……………………………………2三、施工預算書常見的缺失………………………….……..21四、結語…………………………….………………………..27附錄一………………………………………………………...28附錄二………………………………………………………...31附錄三………………………………………………………...33附錄四………………………………………………………...40附錄五………………………………………………………...521下载后可任意编辑一、前言： 整體工程品質的好壞與先前的規劃是否週延、設計是否完善、預算掌控及施工預算書編製是否確實、施工是否正確，皆有密切的關係，雖然規劃、設計只是工程計畫的先期書面作業階段，卻直接影響施工執行面的成效。 建築設計圖說之繪製除應力求確實外，並應避开選用之建材有違反政府採購法限制公平競爭之情形，且預算的掌控應確實依中央及地方政府預算籌編原則共同性費用編列標準表規定辦理，施工預算書之編製務求合理與確實，方能順利決標執行施工階段作業。 歷年來參與之各項規劃、設計作業或圖說、預算書審查作業，所發現之缺失多半大同小異，如能在發包作業前適時予以改正，則比較容易順利決標，並可避开決標後不必要之變更設計徒增無謂的浪費與疏失責任，以下分別要介紹的是設計圖說常見的缺失及施工預算書編製常見的缺失：二、設計圖說常見的缺失： 1.放樣位置、關係尺寸、放樣參考點不明確，無明確之方位與數據標示。 2.各層平面圖尺寸、高程標示不明確。 3.平面圖排水溝之排水方向及排水坡度、高程等標示不明確。 4. 露台、屋頂層平面圖之排水方向及排水坡度標示不明確，且未考量鋪面材料之厚度與排水坡度相關高程，導致積水及排水不良情形；泛水收邊中斷未標示連成一線收頭不良，導致防水材料無法發揮防水效用。 5.各向立面圖尺寸、外墻建材標示不明確。 ●各向立面圖高度尺寸應明確標示，以免與剖面圖高度尺寸相互矛盾導致放樣錯誤；外墻建材標示亦應明確標示並與剖面圖上之標示相互對應，以免因矛盾導致錯誤甚或影響數量計算誤差及經費損失等疏失。 6. 1/100、1/30 剖面圖之剖面方向與平、立面關係位置不符混淆不明確。 7.剖面圖尺寸、建材標示不明確。 ●剖面圖尺寸、建材標註應明確標示，並與室內粉刷表、立面圖上之標示...
