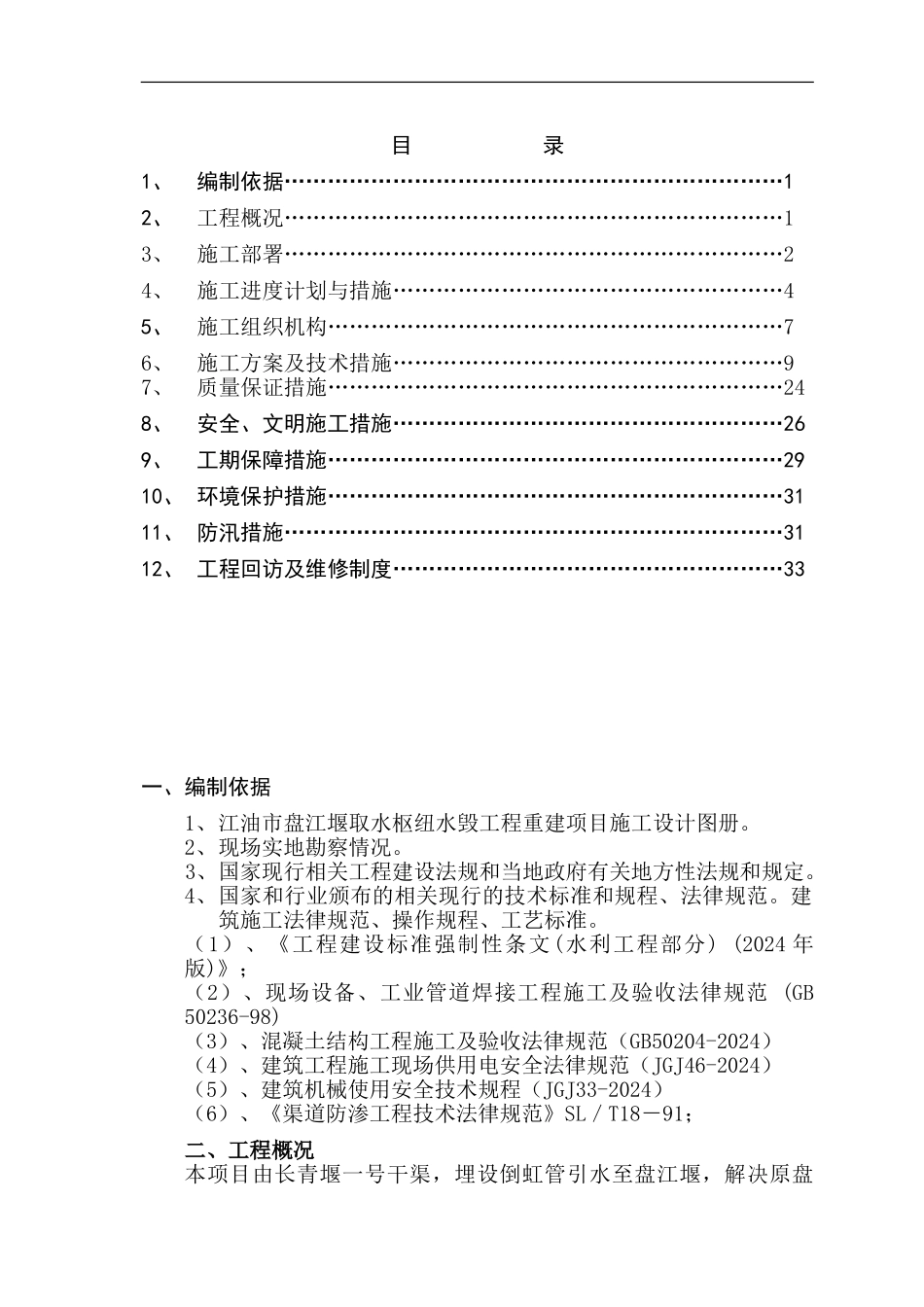

目 录1、编制依据……………………………………………………………12、工程概况……………………………………………………………13、施工部署……………………………………………………………24、施工进度计划与措施………………………………………………45、施工组织机构………………………………………………………76、施工方案及技术措施………………………………………………97、质量保证措施………………………………………………………248、安全、文明施工措施………………………………………………269、工期保障措施………………………………………………………2910、 环境保护措施………………………………………………………3111、 防汛措施……………………………………………………………3112、 工程回访及维修制度………………………………………………33一、编制依据1、江油市盘江堰取水枢纽水毁工程重建项目施工设计图册。2、现场实地勘察情况。3、国家现行相关工程建设法规和当地政府有关地方性法规和规定。4、国家和行业颁布的相关现行的技术标准和规程、法律规范。建筑施工法律规范、操作规程、工艺标准。（1）、《工程建设标准强制性条文(水利工程部分) (2024 年版)》；（2）、现场设备、工业管道焊接工程施工及验收法律规范 (GB 50236-98)（3）、混凝土结构工程施工及验收法律规范（GB50204-2024）（4）、建筑工程施工现场供用电安全法律规范（JGJ46-2024）（5）、建筑机械使用安全技术规程（JGJ33-2024） （6）、《渠道防渗工程技术法律规范》SL／T18－91； 二、工程概况本项目由长青堰一号干渠，埋设倒虹管引水至盘江堰，解决原盘下载后可任意编辑江堰灌区内的农业生产用水问题。本次设计本方案拟建的盘江堰倒虹管进口在长青堰一号干渠桩号4+100 处取水，取水流量 0.35m³/s。倒虹管轴线与长青堰渠道轴线平面夹角为 80°2′59″，出口设在盘江堰渠道桩号 3+100 处，为青莲镇邀月村 7 组管辖，地名切刀石，管轴线与盘江堰渠道夹角为 90°。倒虹管采纳直径为 550mm、管壁厚度 8mm 的钢管，管轴线平面总长 918m；进口渠道上设节制闸一座，倒虹管进口设进水闸室，分水口处设有拦污栅，管进口前设铸铁闸门，用于控制对盘江堰的输水。出水口处设消力池一座。主要工程量如下：土石方开挖：30010.6 m3土方回填：29148.64混凝土工程：820.53m3φ550mm 钢管：928.53m三、施工部署1 、 指导思想1.1、在满足合...
