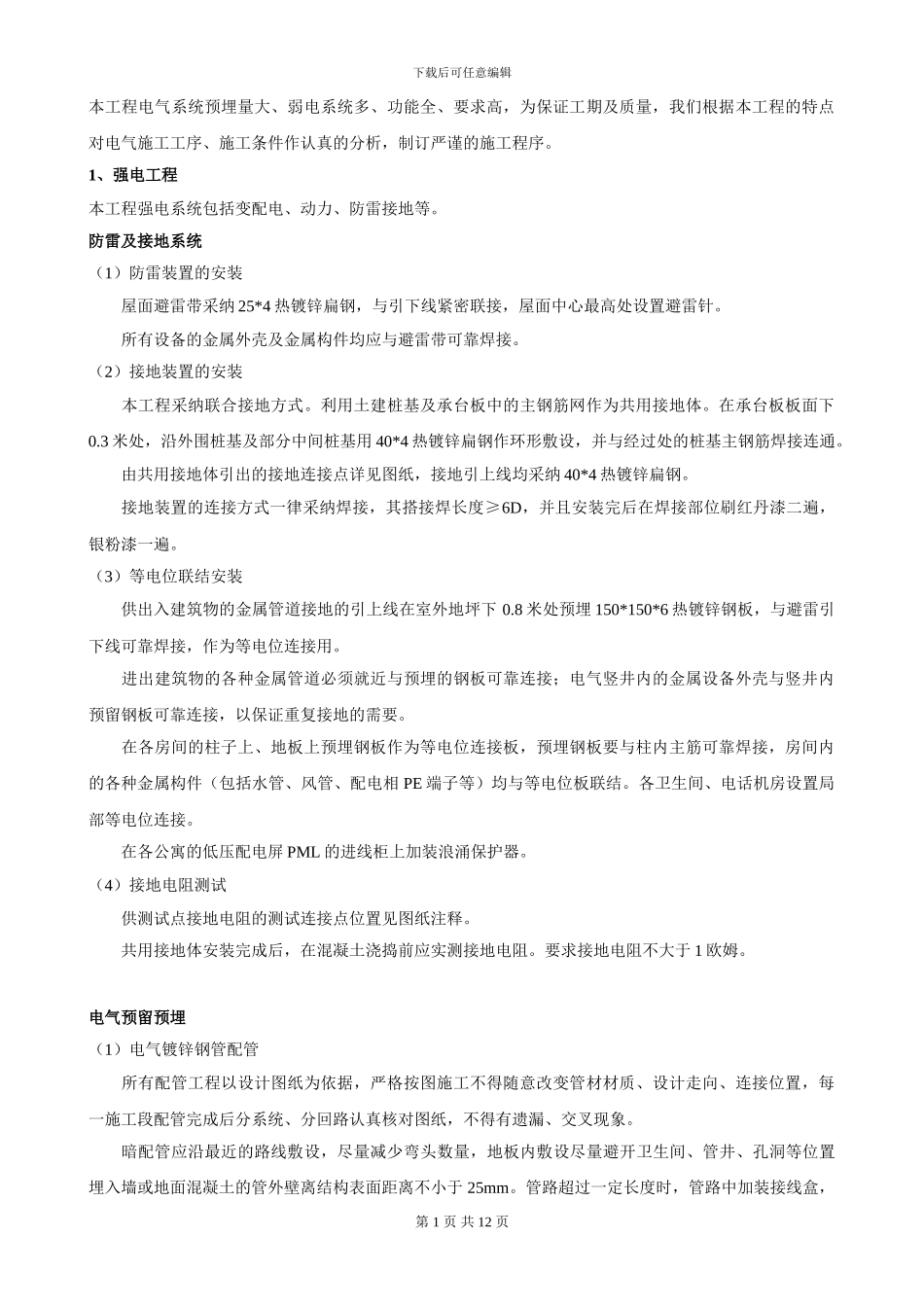

下载后可任意编辑本工程电气系统预埋量大、弱电系统多、功能全、要求高，为保证工期及质量，我们根据本工程的特点对电气施工工序、施工条件作认真的分析，制订严谨的施工程序。1、强电工程本工程强电系统包括变配电、动力、防雷接地等。防雷及接地系统（1）防雷装置的安装屋面避雷带采纳 25*4 热镀锌扁钢，与引下线紧密联接，屋面中心最高处设置避雷针。所有设备的金属外壳及金属构件均应与避雷带可靠焊接。（2）接地装置的安装 本工程采纳联合接地方式。利用土建桩基及承台板中的主钢筋网作为共用接地体。在承台板板面下0.3 米处，沿外围桩基及部分中间桩基用 40*4 热镀锌扁钢作环形敷设，并与经过处的桩基主钢筋焊接连通。 由共用接地体引出的接地连接点详见图纸，接地引上线均采纳 40*4 热镀锌扁钢。 接地装置的连接方式一律采纳焊接，其搭接焊长度≥6D，并且安装完后在焊接部位刷红丹漆二遍，银粉漆一遍。（3）等电位联结安装供出入建筑物的金属管道接地的引上线在室外地坪下 0.8 米处预埋 150*150*6 热镀锌钢板，与避雷引下线可靠焊接，作为等电位连接用。 进出建筑物的各种金属管道必须就近与预埋的钢板可靠连接；电气竖井内的金属设备外壳与竖井内预留钢板可靠连接，以保证重复接地的需要。 在各房间的柱子上、地板上预埋钢板作为等电位连接板，预埋钢板要与柱内主筋可靠焊接，房间内的各种金属构件（包括水管、风管、配电相 PE 端子等）均与等电位板联结。各卫生间、电话机房设置局部等电位连接。在各公寓的低压配电屏 PML 的进线柜上加装浪涌保护器。（4）接地电阻测试 供测试点接地电阻的测试连接点位置见图纸注释。共用接地体安装完成后，在混凝土浇捣前应实测接地电阻。要求接地电阻不大于 1 欧姆。电气预留预埋（1）电气镀锌钢管配管 所有配管工程以设计图纸为依据，严格按图施工不得随意改变管材材质、设计走向、连接位置，每一施工段配管完成后分系统、分回路认真核对图纸，不得有遗漏、交叉现象。 暗配管应沿最近的路线敷设，尽量减少弯头数量，地板内敷设尽量避开卫生间、管井、孔洞等位置埋入墙或地面混凝土的管外壁离结构表面距离不小于 25mm。管路超过一定长度时，管路中加装接线盒，第 1 页 共 12 页下载后可任意编辑并便于穿线和检修。配管实行防堵措施，钢管采纳管帽或堵头封堵，并用胶布包扎好。 镀锌钢管敷设一律采纳套丝管箍连接，要求钢管经扫管、防腐后进行管头套丝，套丝长度以用管...
