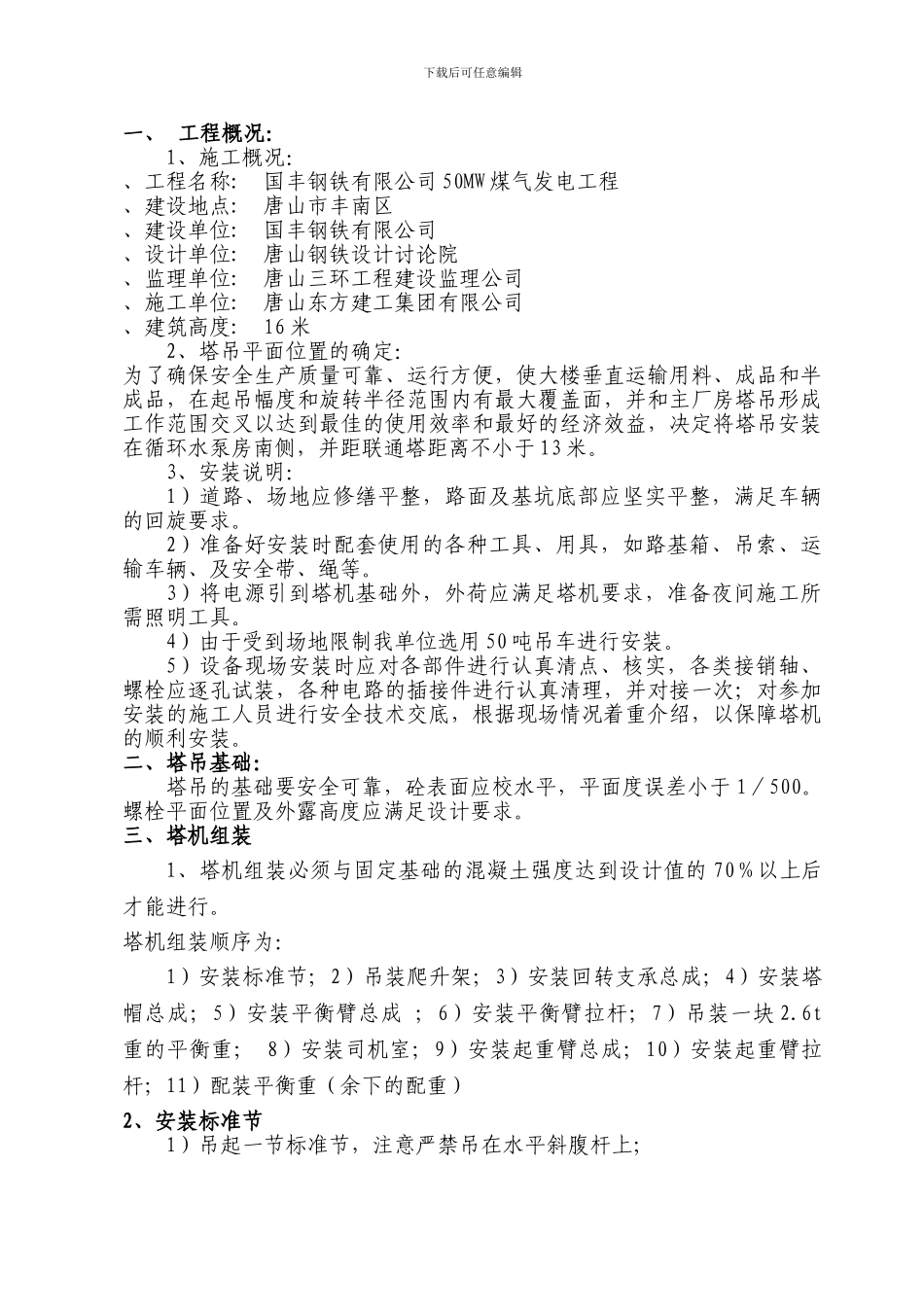

下载后可任意编辑一、 工程概况：1、施工概况：、工程名称: 国丰钢铁有限公司 50MW 煤气发电工程、建设地点: 唐山市丰南区、建设单位: 国丰钢铁有限公司、设计单位: 唐山钢铁设计讨论院、监理单位: 唐山三环工程建设监理公司、施工单位: 唐山东方建工集团有限公司、建筑高度: 16 米2、塔吊平面位置的确定：为了确保安全生产质量可靠、运行方便，使大楼垂直运输用料、成品和半成品，在起吊幅度和旋转半径范围内有最大覆盖面，并和主厂房塔吊形成工作范围交叉以达到最佳的使用效率和最好的经济效益，决定将塔吊安装在循环水泵房南侧，并距联通塔距离不小于 13 米。3、安装说明：1）道路、场地应修缮平整，路面及基坑底部应坚实平整，满足车辆的回旋要求。2）准备好安装时配套使用的各种工具、用具，如路基箱、吊索、运输车辆、及安全带、绳等。3）将电源引到塔机基础外，外荷应满足塔机要求，准备夜间施工所需照明工具。4）由于受到场地限制我单位选用 50 吨吊车进行安装。5）设备现场安装时应对各部件进行认真清点、核实，各类接销轴、螺栓应逐孔试装，各种电路的插接件进行认真清理，并对接一次；对参加安装的施工人员进行安全技术交底，根据现场情况着重介绍，以保障塔机的顺利安装。二、塔吊基础：塔吊的基础要安全可靠，砼表面应校水平，平面度误差小于 1／500。螺栓平面位置及外露高度应满足设计要求。三、塔机组装1、塔机组装必须与固定基础的混凝土强度达到设计值的 70％以上后才能进行。塔机组装顺序为：1）安装标准节；2）吊装爬升架；3）安装回转支承总成；4）安装塔帽总成；5）安装平衡臂总成 ；6）安装平衡臂拉杆；7）吊装一块 2.6t重的平衡重； 8）安装司机室；9）安装起重臂总成；10）安装起重臂拉杆；11）配装平衡重（余下的配重）2、安装标准节1）吊起一节标准节，注意严禁吊在水平斜腹杆上；下载后可任意编辑2）将 1 节标准节吊装互埋好在固定基础上的基础节上；3）所有标准节间用 8 件 10.9 级高强度螺栓连接牢；4）所有高强度螺栓的预紧扭矩应达到 1800N•m ，每根高强度螺栓均应装配一个垫圈和两个螺母，并拧紧防松。双螺母中防松螺母预紧扭矩应稍大于或等于 1800N•m；5）用经纬仪检查垂直度，主弦杆四侧面垂直度误差应不大于 1.5／1000。3、吊装爬升架1）将爬升架组装完毕后，将吊具挂在爬升架上，拉昆钢丝绳吊起。切记安装顶升油缸的位置必须与塔身踏步同侧。2）将爬升架缓慢套装在二个标准节...
