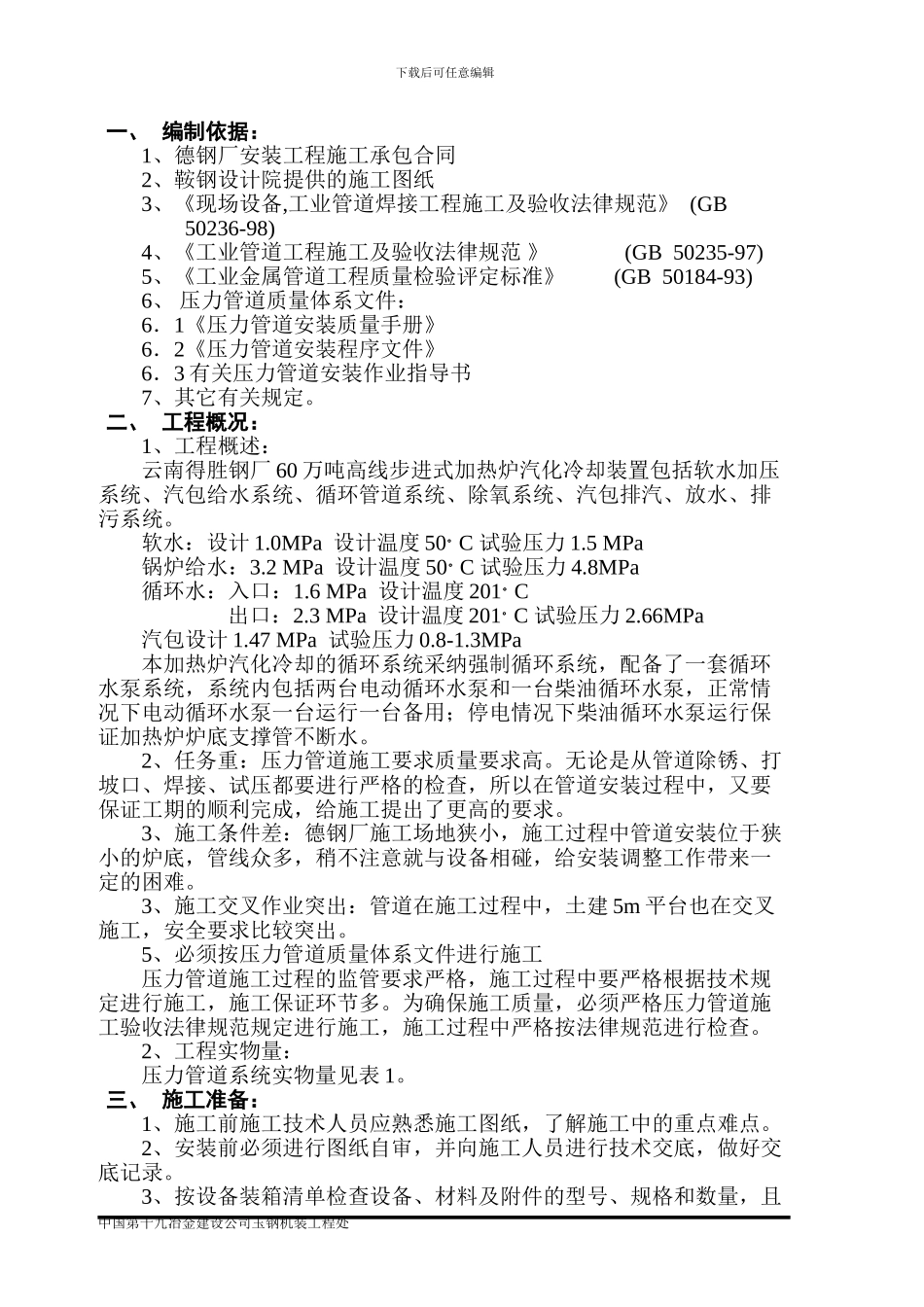

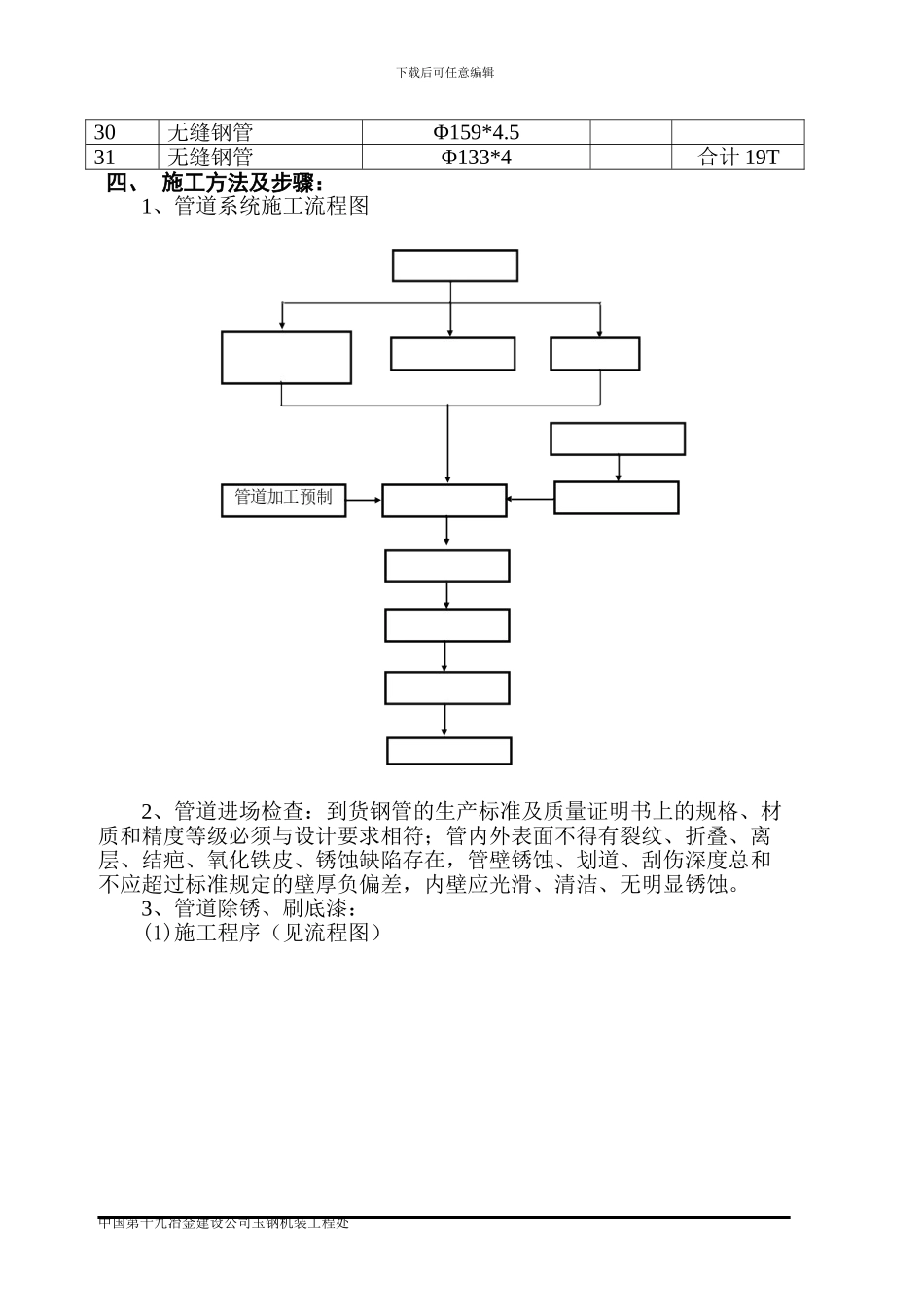

下载后可任意编辑一、 编制依据:1、德钢厂安装工程施工承包合同2、鞍钢设计院提供的施工图纸3、《现场设备,工业管道焊接工程施工及验收法律规范》 (GB 50236-98)4、《工业管道工程施工及验收法律规范 》 (GB 50235-97)5、《工业金属管道工程质量检验评定标准》 (GB 50184-93)6、 压力管道质量体系文件:6.1《压力管道安装质量手册》6.2《压力管道安装程序文件》6.3 有关压力管道安装作业指导书7、其它有关规定。二、 工程概况:1、工程概述:云南得胜钢厂 60 万吨高线步进式加热炉汽化冷却装置包括软水加压系统、汽包给水系统、循环管道系统、除氧系统、汽包排汽、放水、排污系统。软水:设计 1.0MPa 设计温度 50。C 试验压力 1.5 MPa 锅炉给水:3.2 MPa 设计温度 50。C 试验压力 4.8MPa循环水:入口:1.6 MPa 设计温度 201。C 出口:2.3 MPa 设计温度 201。C 试验压力 2.66MPa汽包设计 1.47 MPa 试验压力 0.8-1.3MPa本加热炉汽化冷却的循环系统采纳强制循环系统,配备了一套循环水泵系统,系统内包括两台电动循环水泵和一台柴油循环水泵,正常情况下电动循环水泵一台运行一台备用;停电情况下柴油循环水泵运行保证加热炉炉底支撑管不断水。2、任务重:压力管道施工要求质量要求高。无论是从管道除锈、打坡口、焊接、试压都要进行严格的检查,所以在管道安装过程中,又要保证工期的顺利完成,给施工提出了更高的要求。3、施工条件差:德钢厂施工场地狭小,施工过程中管道安装位于狭小的炉底,管线众多,稍不注意就与设备相碰,给安装调整工作带来一定的困难。3、施工交叉作业突出:管道在施工过程中,土建 5m 平台也在交叉施工,安全要求比较突出。5、必须按压力管道质量体系文件进行施工压力管道施工过程的监管要求严格,施工过程中要严格根据技术规定进行施工,施工保证环节多。为确保施工质量,必须严格压力管道施工验收法律规范规定进行施工,施工过程中严格按法律规范进行检查。2、工程实物量:压力管道系统实物量见表 1。三、 施工准备:1、施工前施工技术人员应熟悉施工图纸,了解施工中的重点难点。2、安装前必须进行图纸自审,并向施工人员进行技术交底,做好交底记录。3、按设备装箱清单检查设备、材料及附件的型号、规格和数量,且中国第十九冶金建设公司玉钢机装工程处下载后可任意编辑应符合设计和设备技术文件的要求,并应有出厂合格证及必要的出厂试验记录。4、施工前准备临时施工用...
