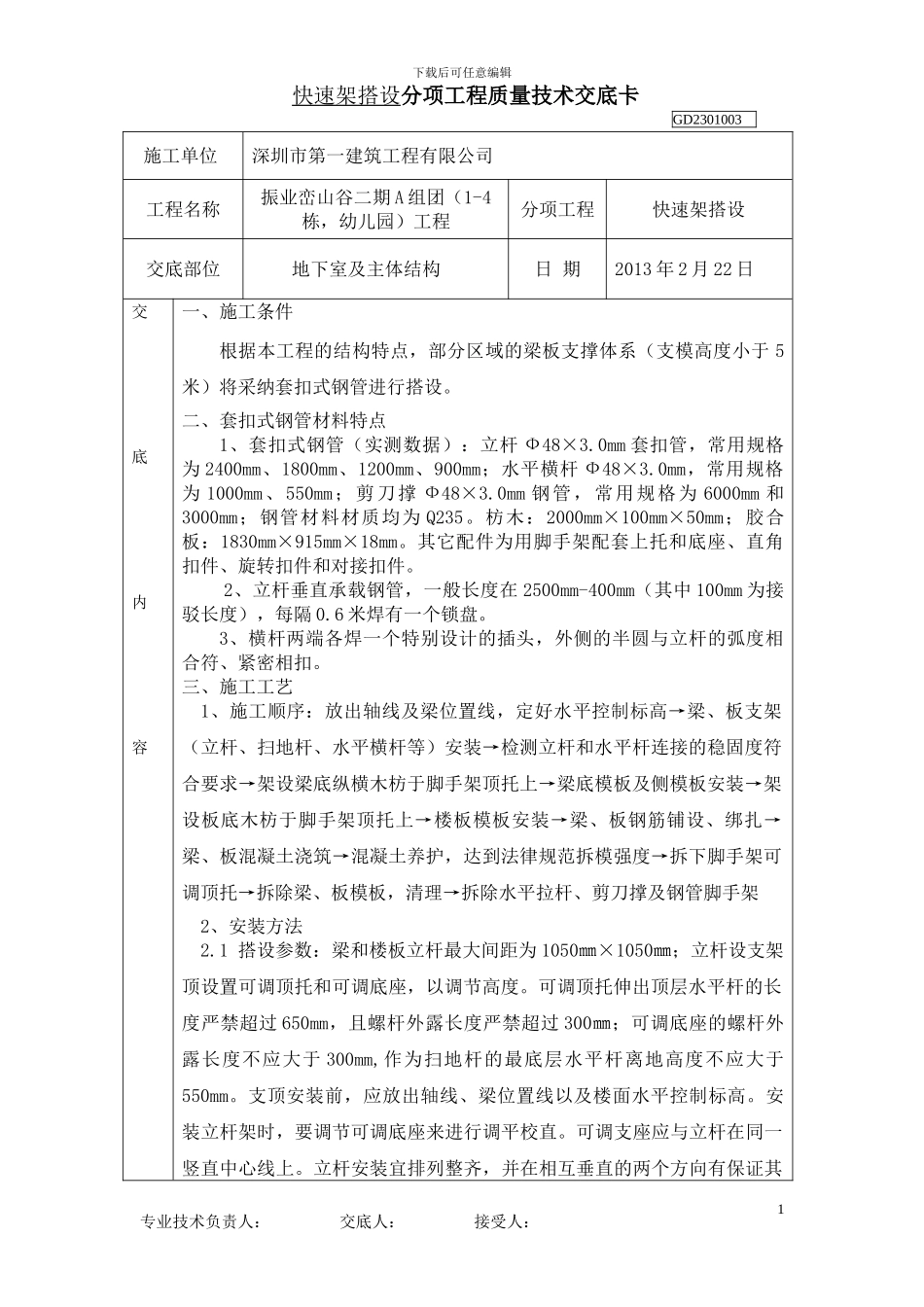

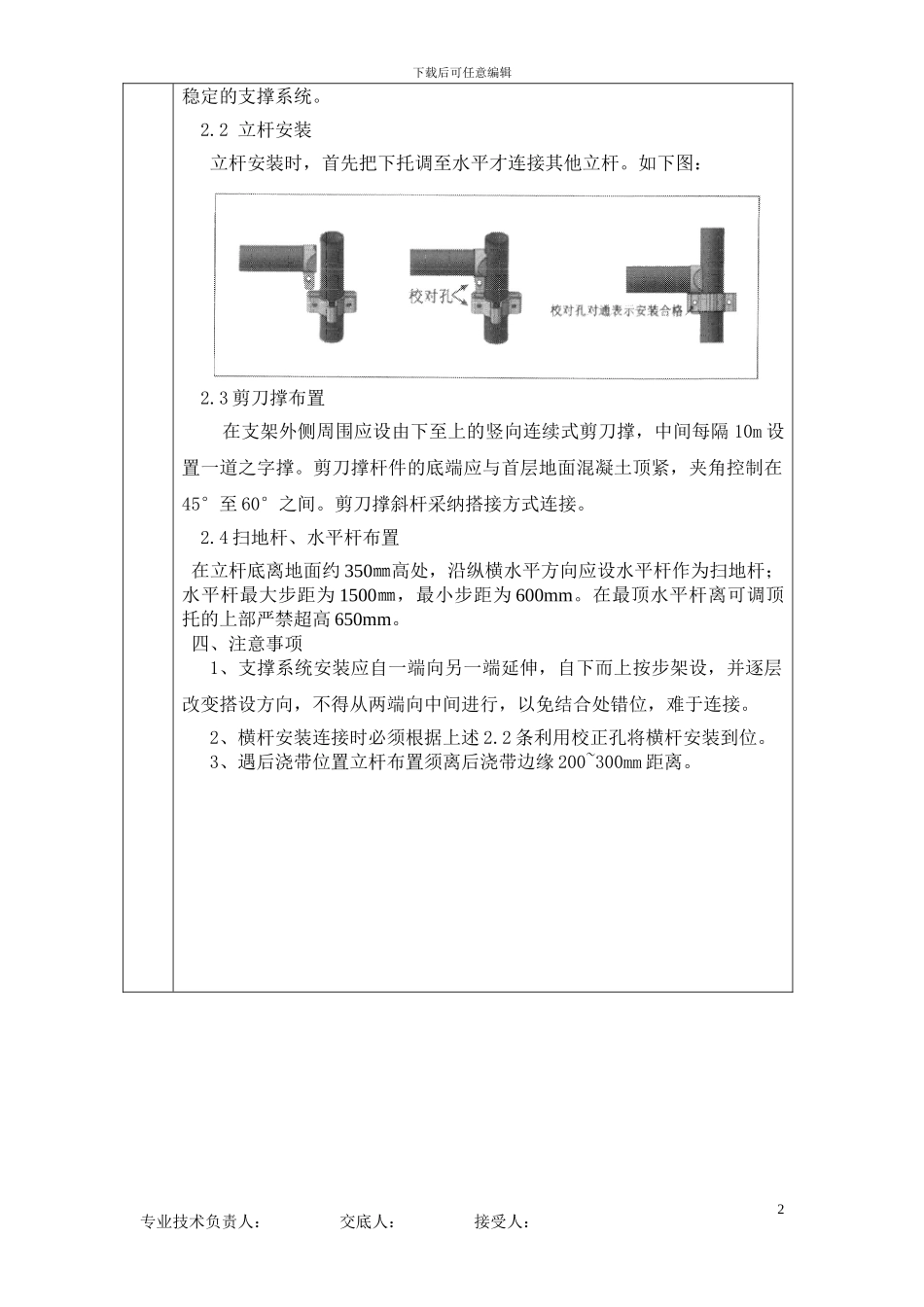

下载后可任意编辑快速架搭设分项工程质量技术交底卡GD2301003 施工单位深圳市第一建筑工程有限公司工程名称振业峦山谷二期 A 组团（1-4栋，幼儿园）工程分项工程快速架搭设交底部位地下室及主体结构日 期2013 年 2 月 22 日交底内容一、施工条件根据本工程的结构特点，部分区域的梁板支撑体系（支模高度小于 5米）将采纳套扣式钢管进行搭设。二、套扣式钢管材料特点1、套扣式钢管（实测数据）：立杆 Ф48×3.0mm 套扣管，常用规格为 2400mm、1800mm、1200mm、900mm；水平横杆 Ф48×3.0mm，常用规格为 1000mm、550mm；剪刀撑 Ф48×3.0mm 钢管，常用规格为 6000mm 和3000mm；钢管材料材质均为 Q235。枋木：2000mm×100mm×50mm；胶合板：1830mm×915mm×18mm。其它配件为用脚手架配套上托和底座、直角扣件、旋转扣件和对接扣件。2、立杆垂直承载钢管，一般长度在 2500mm-400mm（其中 100mm 为接驳长度），每隔 0.6 米焊有一个锁盘。3、横杆两端各焊一个特别设计的插头，外侧的半圆与立杆的弧度相合符、紧密相扣。三、施工工艺1、施工顺序：放出轴线及梁位置线，定好水平控制标高→梁、板支架（立杆、扫地杆、水平横杆等）安装→检测立杆和水平杆连接的稳固度符合要求→架设梁底纵横木枋于脚手架顶托上→梁底模板及侧模板安装→架设板底木枋于脚手架顶托上→楼板模板安装→梁、板钢筋铺设、绑扎→梁、板混凝土浇筑→混凝土养护，达到法律规范拆模强度→拆下脚手架可调顶托→拆除梁、板模板，清理→拆除水平拉杆、剪刀撑及钢管脚手架 2、安装方法2.1 搭设参数：梁和楼板立杆最大间距为 1050㎜×1050㎜；立杆设支架顶设置可调顶托和可调底座，以调节高度。可调顶托伸出顶层水平杆的长度严禁超过 650mm，且螺杆外露长度严禁超过 300㎜；可调底座的螺杆外露长度不应大于 300mm,作为扫地杆的最底层水平杆离地高度不应大于550mm。支顶安装前，应放出轴线、梁位置线以及楼面水平控制标高。安装立杆架时，要调节可调底座来进行调平校直。可调支座应与立杆在同一竖直中心线上。立杆安装宜排列整齐，并在相互垂直的两个方向有保证其专业技术负责人： 交底人： 接受人：1下载后可任意编辑稳定的支撑系统。2.2 立杆安装立杆安装时，首先把下托调至水平才连接其他立杆。如下图：2.3 剪刀撑布置在支架外侧周围应设由下至上的竖向连续式剪刀撑，中间每隔 10m 设置一道之字撑。剪刀撑杆件的底端应与首层地面混凝土顶紧，夹角控...
