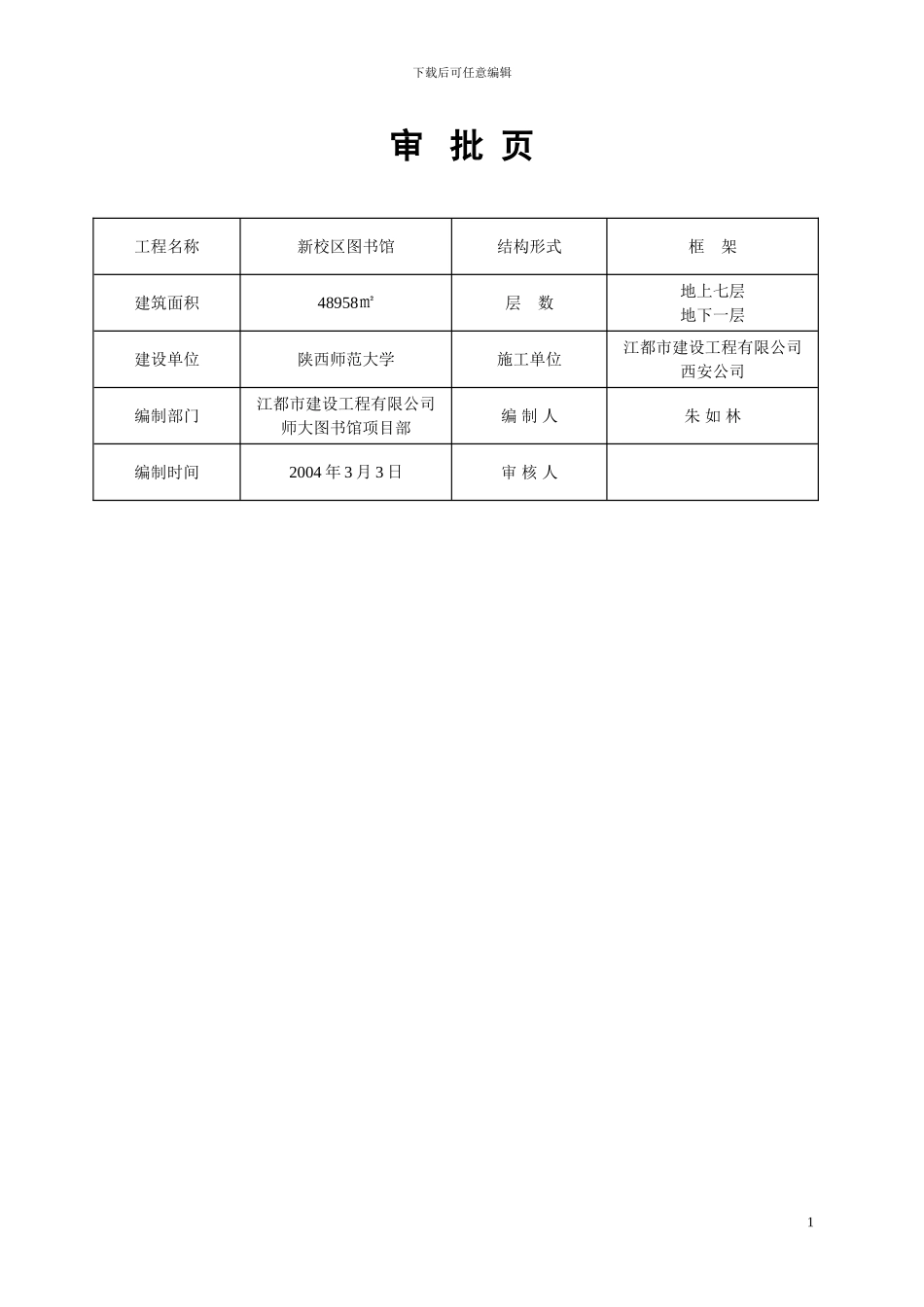

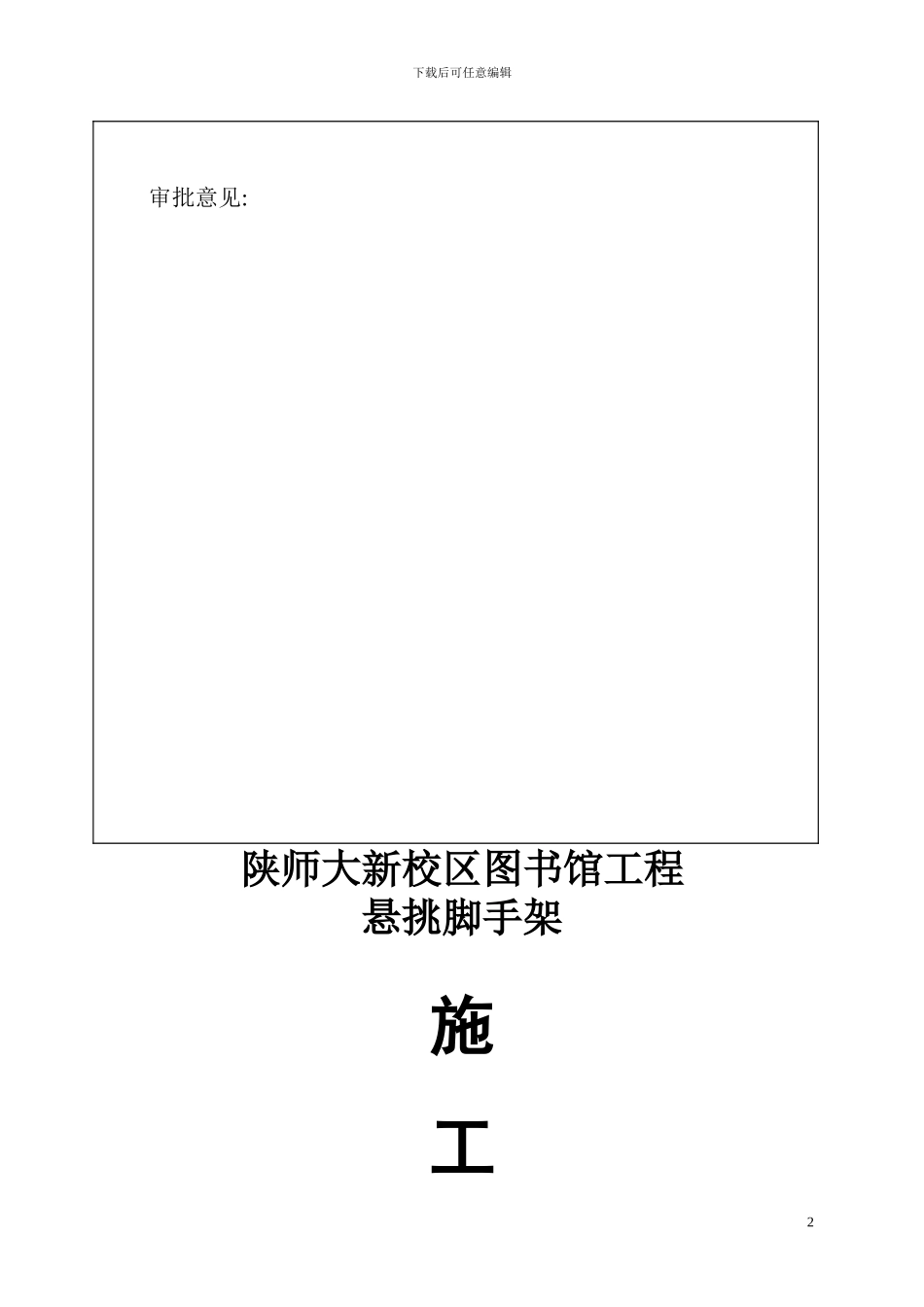

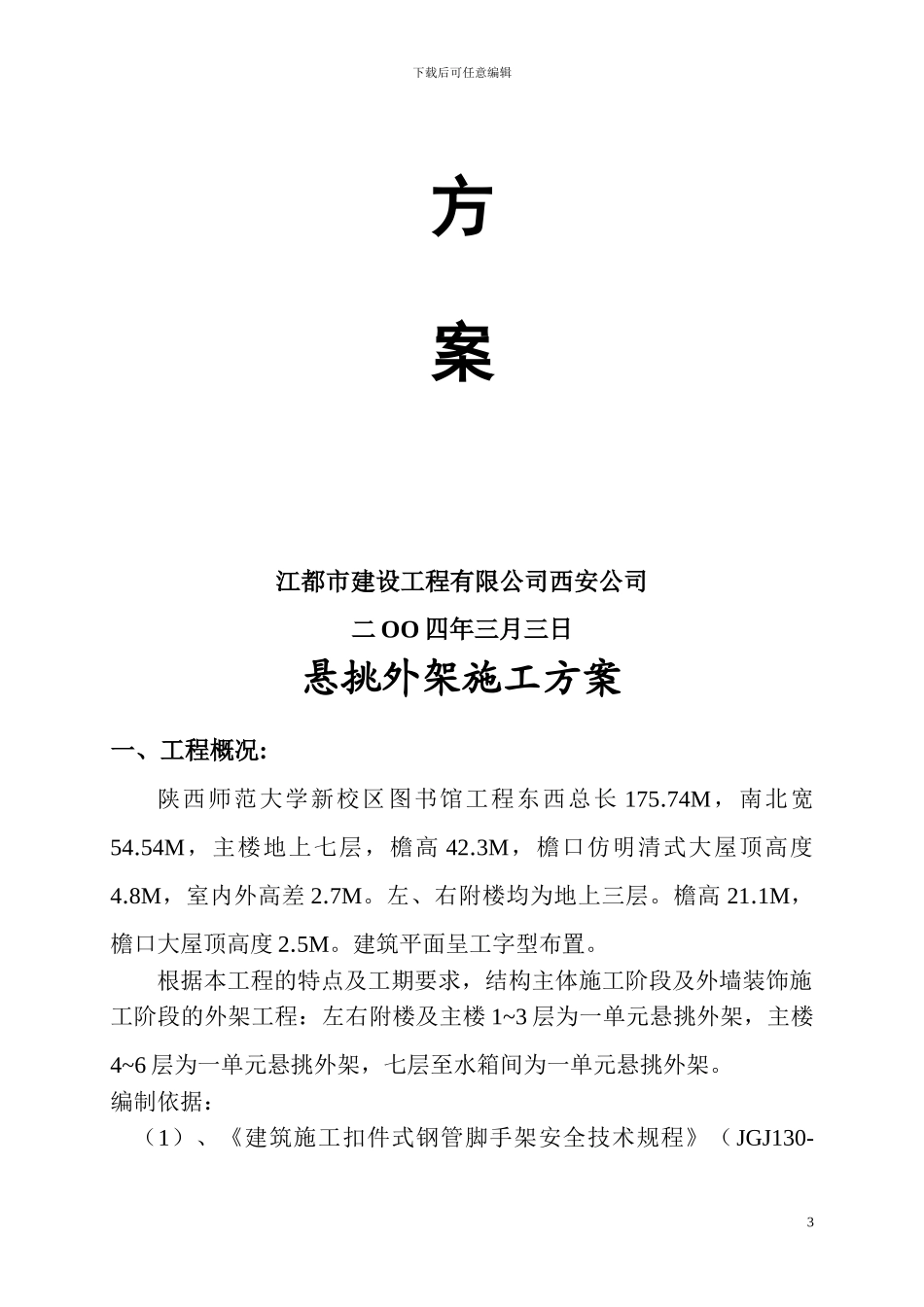

下载后可任意编辑审 批 页工程名称新校区图书馆结构形式框 架建筑面积48958㎡层 数地上七层地下一层建设单位陕西师范大学施工单位江都市建设工程有限公司西安公司编制部门江都市建设工程有限公司师大图书馆项目部编 制 人朱 如 林编制时间2004 年 3 月 3 日审 核 人1下载后可任意编辑审批意见:陕师大新校区图书馆工程悬挑脚手架施工2下载后可任意编辑方案江都市建设工程有限公司西安公司二 OO 四年三月三日悬挑外架施工方案 一、工程概况: 陕西师范大学新校区图书馆工程东西总长 175.74M，南北宽54.54M，主楼地上七层，檐高 42.3M，檐口仿明清式大屋顶高度4.8M，室内外高差 2.7M。左、右附楼均为地上三层。檐高 21.1M，檐口大屋顶高度 2.5M。建筑平面呈工字型布置。根据本工程的特点及工期要求，结构主体施工阶段及外墙装饰施工阶段的外架工程：左右附楼及主楼 1~3 层为一单元悬挑外架，主楼4~6 层为一单元悬挑外架，七层至水箱间为一单元悬挑外架。编制依据：（1）、《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-3下载后可任意编辑2001）（2）、建筑施工脚手架（2024 版）（3）、有用五金手册（4）、图书馆工程施工图纸二、项目部安全小组成员名单:组长：周正秋（全面负责安全生产管理工作）。副组长：周先龙（负责现场安全生产组织管理、安全技术措施审定）。小组成员：乔玉章：（负责安排脚手架搭设及拆除，安全防护设施搭设，并向班组进行安全技术交底）。陈公亭：（负责安全生产的监督检查及验收）。刘正海：（负责制定安全技术措施）。王阿林：（组织材料的进场及管理）。董志兵：（负责安全生产的行政保卫工作）。田兆庆：（负责机械维修及安全保护、保养）。易礼权：（架工班长，负责外架搭设及拆除，安全防护用品搭设）。三、外架搭设的施工程序：按悬挑外架的纵距、横距进行放线定位，预埋 Φ16 钢筋拉环固定 16#工字钢立杆小横杆扣接纵、横向扫地杆 连墙件 剪刀撑 脚手板 护身栏杆 挡脚板 密目网（安全网）四、悬挑外架搭设施工方法:（一）、悬挑外架搭设构造要求（见附图所示）：1、钢管、扣件、脚手板钢管采纳外径 Φ48mm，壁厚 3.5mm 的 3#钢焊接钢管，其力学性能应符合国家现行标准《碳素结构钢》GB/T700 中 Q235-I 级钢的规定。立杆、纵向水平杆的钢管长度一般为 4~6 米；横向水平杆一般为1.2~1.8 米长。钢管表面应平直光滑，不应有裂纹、分层、压痕、硬弯，且必须进行除锈...
