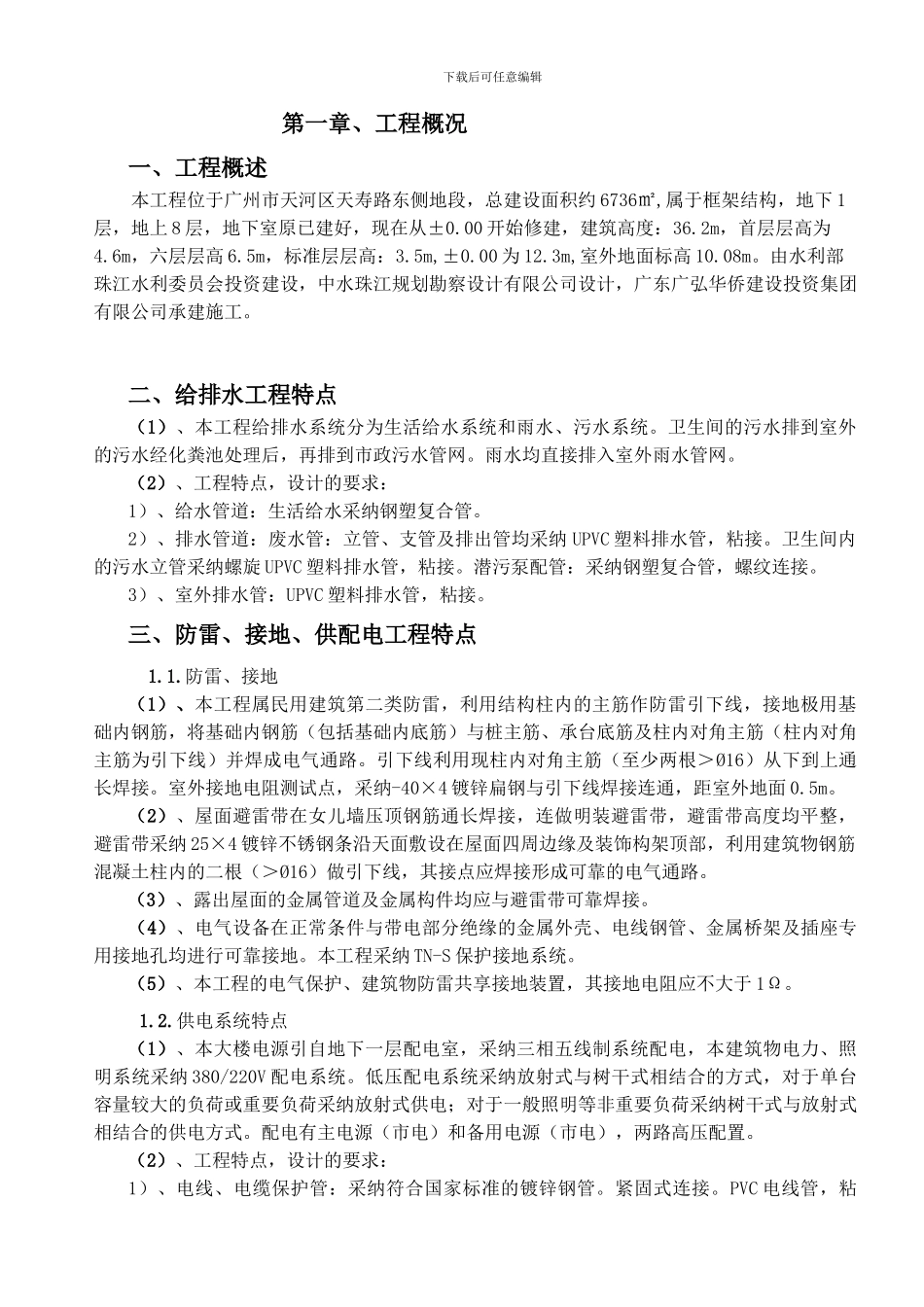

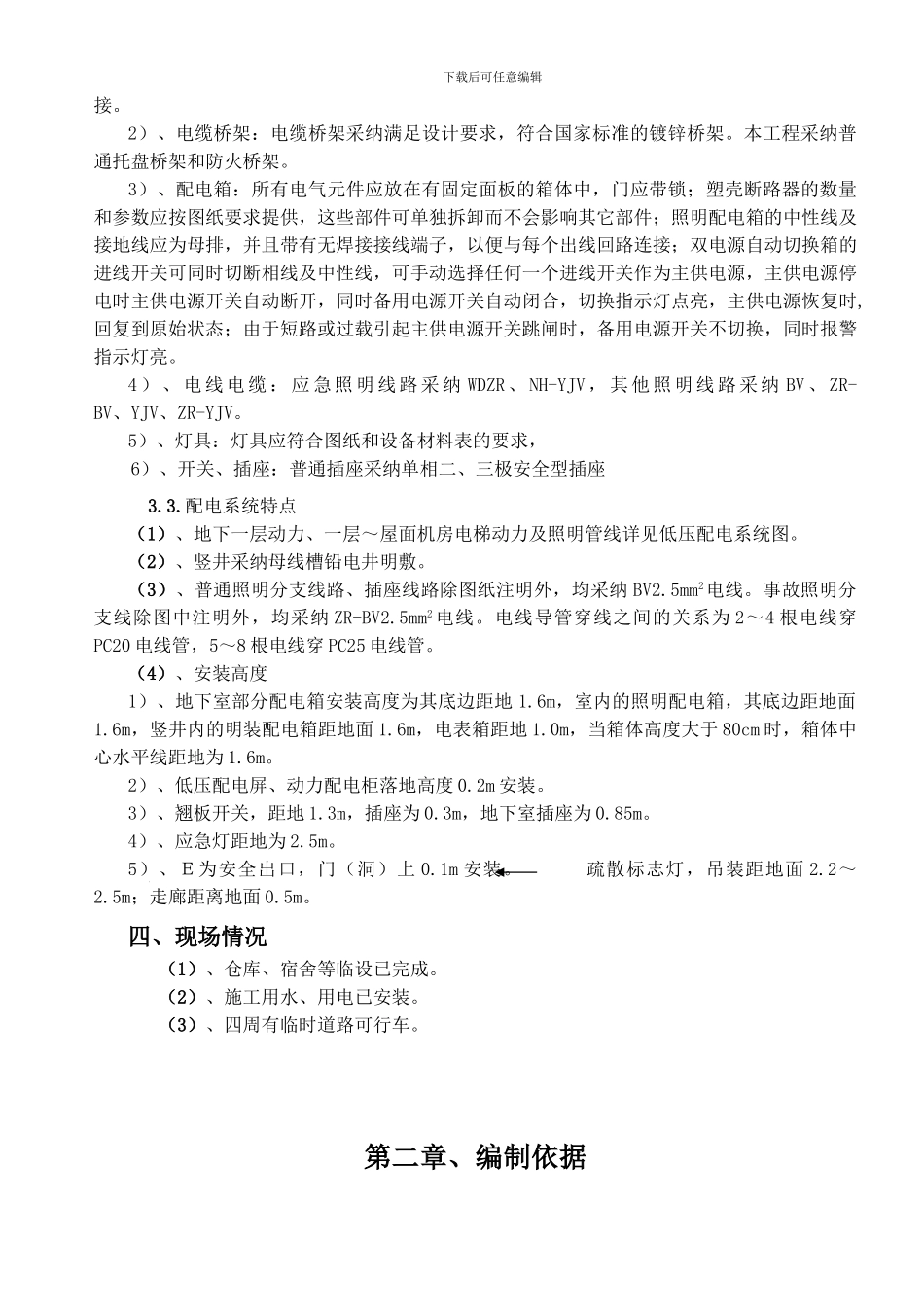

下载后可任意编辑第一章、工程概况一、工程概述本工程位于广州市天河区天寿路东侧地段,总建设面积约 6736㎡,属于框架结构,地下 1层,地上 8 层,地下室原已建好,现在从±0.00 开始修建,建筑高度:36.2m,首层层高为4.6m,六层层高 6.5m,标准层层高:3.5m,±0.00 为 12.3m,室外地面标高 10.08m。由水利部珠江水利委员会投资建设,中水珠江规划勘察设计有限公司设计,广东广弘华侨建设投资集团有限公司承建施工。二、给排水工程特点(1)、本工程给排水系统分为生活给水系统和雨水、污水系统。卫生间的污水排到室外的污水经化粪池处理后,再排到市政污水管网。雨水均直接排入室外雨水管网。(2)、工程特点,设计的要求: 1)、给水管道:生活给水采纳钢塑复合管。2)、排水管道:废水管:立管、支管及排出管均采纳 UPVC 塑料排水管,粘接。卫生间内的污水立管采纳螺旋 UPVC 塑料排水管,粘接。潜污泵配管:采纳钢塑复合管,螺纹连接。3)、室外排水管:UPVC 塑料排水管,粘接。三、防雷、接地、供配电工程特点1.1.防雷、接地(1)、本工程属民用建筑第二类防雷,利用结构柱内的主筋作防雷引下线,接地极用基础内钢筋,将基础内钢筋(包括基础内底筋)与桩主筋、承台底筋及柱内对角主筋(柱内对角主筋为引下线)并焊成电气通路。引下线利用现柱内对角主筋(至少两根>Ø16)从下到上通长焊接。室外接地电阻测试点,采纳-40×4 镀锌扁钢与引下线焊接连通,距室外地面 0.5m。(2)、屋面避雷带在女儿墙压顶钢筋通长焊接,连做明装避雷带,避雷带高度均平整,避雷带采纳 25×4 镀锌不锈钢条沿天面敷设在屋面四周边缘及装饰构架顶部,利用建筑物钢筋混凝土柱内的二根(>Ø16)做引下线,其接点应焊接形成可靠的电气通路。(3)、露出屋面的金属管道及金属构件均应与避雷带可靠焊接。(4)、电气设备在正常条件与带电部分绝缘的金属外壳、电线钢管、金属桥架及插座专用接地孔均进行可靠接地。本工程采纳 TN-S 保护接地系统。(5)、本工程的电气保护、建筑物防雷共享接地装置,其接地电阻应不大于 1Ω。1.2.供电系统特点(1)、本大楼电源引自地下一层配电室,采纳三相五线制系统配电,本建筑物电力、照明系统采纳 380/220V 配电系统。低压配电系统采纳放射式与树干式相结合的方式,对于单台容量较大的负荷或重要负荷采纳放射式供电;对于一般照明等非重要负荷采纳树干式与放射式相结合的供电方式。配电有主电源(市电)和...
