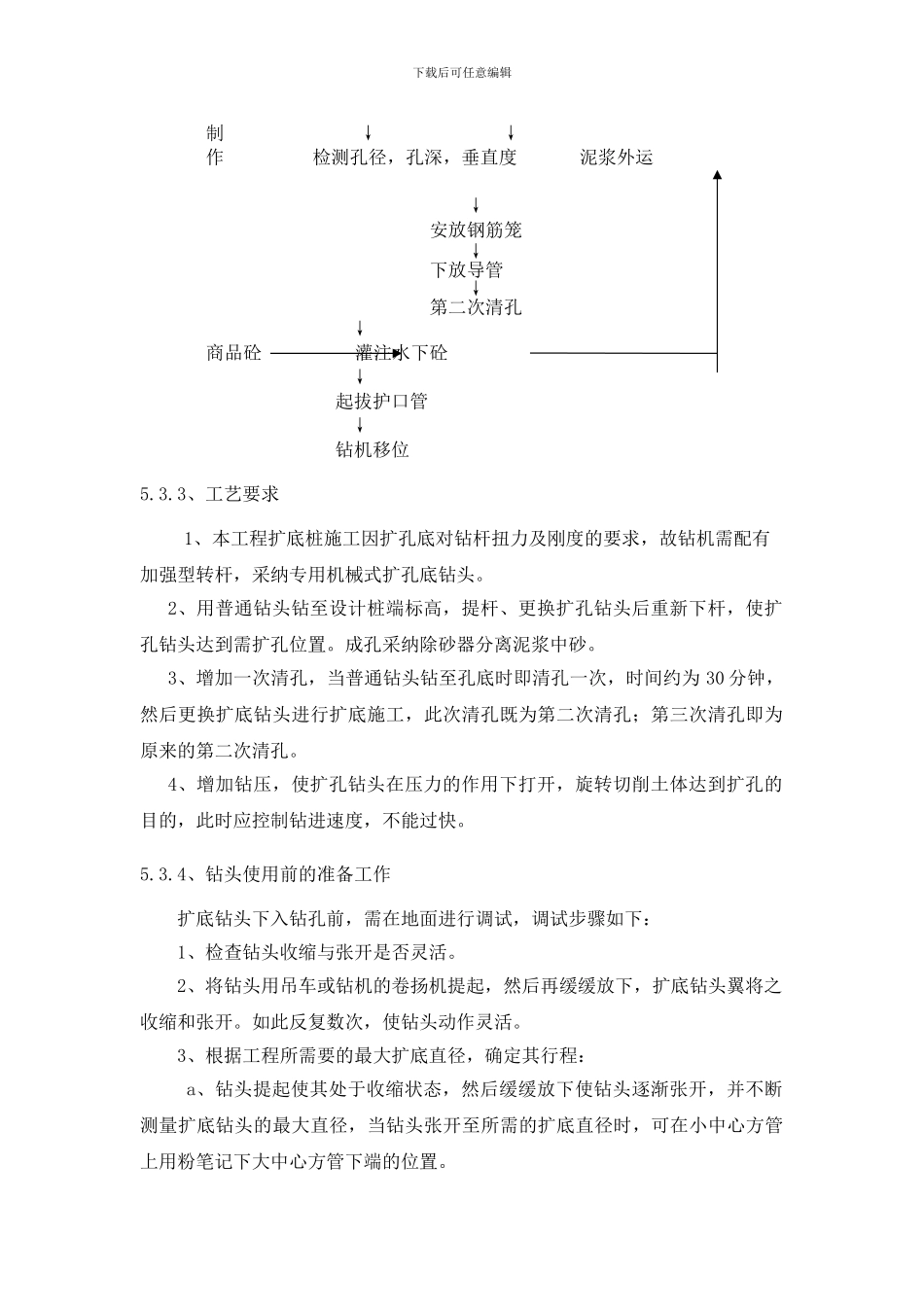

下载后可任意编辑5.3、扩底桩施工工艺技术要求5.3.1、扩底桩成孔原理扩底桩成孔是通过专用机械式扩孔钻头，在桩底旋转磨削土壁，在桩底形成一个扩大头。采纳GPS-15\12型钻机原土造浆，正循环成孔到孔底、一次清孔，提出钻杆和直型钻头，换机械式扩孔钻头用钻杆下孔底进行扩孔底、增加一次清孔，混凝土采纳商品混凝土，钢筋笼采纳现场制作。采纳钻机钻孔、下笼、浇砼和吊车下笼的施工方法。1、伞形扩孔原理 2、当要进行桩端扩孔施工时，换上伞形扩孔钻头，在自重作用下，该钻头下下载后可任意编辑支座向下垂，从而拉动斜撑，使整个可扩展刀展呈竖直向收拢状态，见图。当钻头放至孔底时，上支座在配重作用下向下移动，上支座与下支座之间的距离减小，由于刀架两头与上、下支座之间的铰结关系，使得刀片向两边扩展，见图。刀片在扩展的同时，也不断旋转切割周围的土体，达到扩孔的目的。当上支座下移至定位阀时，刀片便扩展到设计的角度，最终完成整个扩孔的施工，见图。扩孔完成后，上支座上提，在下支座的自重作用下，整个钻头又收拢成原来形状，沿孔提出。5.3.2、扩底桩施工工艺流程测量放样，定桩位 ↓ 埋设护筒，钻机就位 ↓ 校正钻机磨盘水平、钻杆垂直度 ↓ 正循环成孔（用Φ850钻头钻到孔底）泥浆循环使用除砂器 ↓ 第一次清孔 泥浆循环 ↓ ↓ 更换扩底钻头（孔底扩径Φ1500） 泥浆沉淀 ↓ ↓钢 增加一次清孔筋 ↓笼 安放钢筋笼 泥浆处理下载后可任意编辑制 ↓ ↓作 检测孔径，孔深，垂直度 泥浆外运 ↓安放钢筋笼↓下放导管 ↓第二次清孔 ↓商品砼 灌注水下砼 ↓ 起拔护口管 ↓ 钻机移位5.3.3、工艺要求1、本工程扩底桩施工因扩孔底对钻杆扭力及刚度的要求，故钻机需配有加强型转杆，采纳专用机械式扩孔底钻头。2、用普通钻头钻至设计桩端标高，提杆、更换扩孔钻头后重新下杆，使扩孔钻头达到需扩孔位置。成孔采纳除砂器分离泥浆中砂。3、增加一次清孔，当普通钻头钻至孔底时即清孔一次，时间约为 30 分钟，然后更换扩底钻头进行扩底施工，此次清孔既为第二次清孔；第三次清孔即为原来的第二次清孔。4、增加钻压，使扩孔钻头在压力的作用下打开，旋转切削土体达到扩孔的目的，此时应控制钻进速度，不能过快。5.3.4、钻头使用前的准备工作扩底钻头下入钻孔前，需在地面进行调试，调试步骤如下：1、检查钻头收缩与张开是否灵活。2、将钻头用吊车或钻机的卷扬机提起，然后再缓缓放下，扩底钻头翼将之收缩和张...
