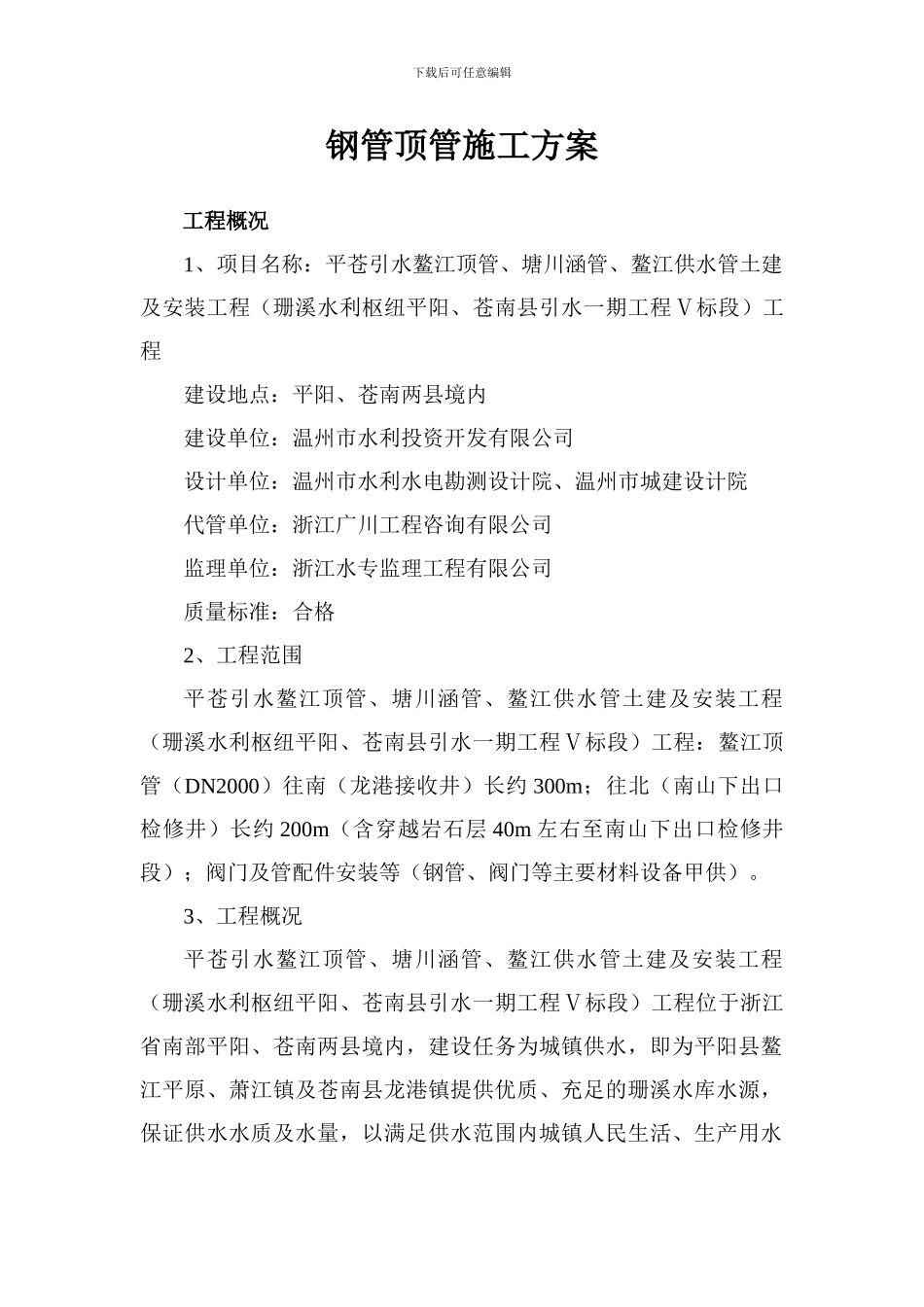

下载后可任意编辑钢管顶管施工方案工程概况 1、项目名称:平苍引水鳌江顶管、塘川涵管、鳌江供水管土建及安装工程(珊溪水利枢纽平阳、苍南县引水一期工程Ⅴ标段)工程 建设地点:平阳、苍南两县境内建设单位:温州市水利投资开发有限公司 设计单位:温州市水利水电勘测设计院、温州市城建设计院 代管单位:浙江广川工程咨询有限公司 监理单位:浙江水专监理工程有限公司质量标准:合格 2、工程范围 平苍引水鳌江顶管、塘川涵管、鳌江供水管土建及安装工程(珊溪水利枢纽平阳、苍南县引水一期工程Ⅴ标段)工程:鳌江顶管(DN2000)往南(龙港接收井)长约 300m;往北(南山下出口检修井)长约 200m(含穿越岩石层 40m 左右至南山下出口检修井段);阀门及管配件安装等(钢管、阀门等主要材料设备甲供)。 3、工程概况 平苍引水鳌江顶管、塘川涵管、鳌江供水管土建及安装工程(珊溪水利枢纽平阳、苍南县引水一期工程Ⅴ标段)工程位于浙江省南部平阳、苍南两县境内,建设任务为城镇供水,即为平阳县鳌江平原、萧江镇及苍南县龙港镇提供优质、充足的珊溪水库水源,保证供水水质及水量,以满足供水范围内城镇人民生活、生产用水下载后可任意编辑需要。地质水文情况1、地质构造、工程地质 根据地质资料,其结构特征自上而下为: ml第①层素菜填土(Q ):稻田中为耕植土,堤埂土为堤身填土,黄——黄灰——灰色,呈湿,松散——软塑状态,局部为可塑状态( ZK4 号 孔 上 部 ) , 层 厚 0.20——3.00m , 层 底 标 高 4.33——4.90m,该层在拟建场地中主要分布于岸上钻孔中。该层土质成为不均匀,压密条件差。 第②层液泥质粉质粘土与粉细砂互层(Q4 ):灰——青灰色,呈饱和,流——软塑状态。粉细砂呈薄层状出现,有的地段与淤泥质粉质粘土呈交替层状出现,厚度不均匀,一般 2-5cm、10-20cm 不等。层厚 2.10-16.20m,层底标高-2.70~-17.96m。拟建场地均有该层分布。该层属高压缩性土,承载能力低,属微弱透水层。 第③层粉细水长流砂(Q4 ):青灰色,呈饱和,稍密状态,含云母碎片,含量约占 5%,层厚 1.40-20.10m,层底标高-7.48~-38.06m。该层除岸上 J6、J9、ZK10 三孔未见外,其它钻孔均有分布。属中等偏高压缩性土,结构分析,无液化现象,属弱透水层,具有一定的承载能力。 第④层中砂(Q4 ):灰——灰黄,呈饱和,中密状态,含云母碎 片 , 层 厚 3.0-5.7m , 层 底 标 高 -27.60-3...
