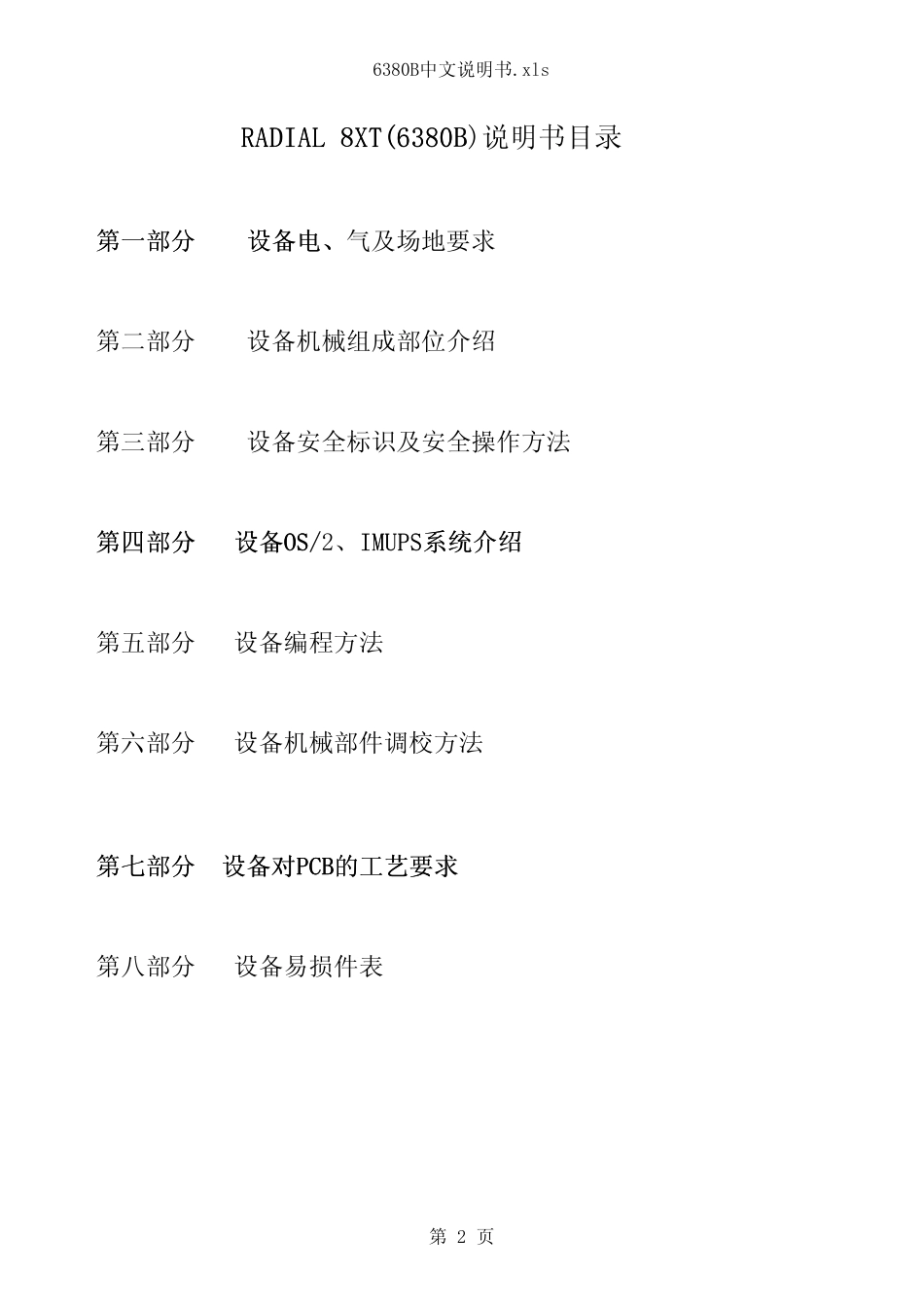

6380B中文说明书.xlsRADIAL RADIAL 88XTXT((63806380BB)说明书第 1 页6380B中文说明书.xlsRADIAL RADIAL 88XTXT((63806380BB)说明书目录第一部分 设备电第一部分 设备电、、气及场地要求第二部分 设备机械组成部位介绍第三部分 设备安全标识及安全操作方法第四部分 设备第四部分 设备OSOSOS//2、IMUPSIMUPS系统介绍系统介绍第五部分 设备编程方法第六部分 设备机械部件调校方法 第七部分 设备对第七部分 设备对PCBPCBPCB的工艺要求 的工艺要求 第八部分 设备易损件表第 2 页6380B中文说明书.xls一>场地要求:1> 电压:220+10VAC/55+10HZ2> 空气开关电流: 15-20A3> 机器功率: 2.7KW-3.4KW4> 气压: 90PSI 或6千克5> 气流: 3.0CFM(85公升/分钟)6> 气管内直径: 13MM7> 电线要求: 4-6平方8> 车间温度: 22-26度9> 湿度:50-60%1> L1机头长:1.6M2> L2机头宽:1.8M3> L3机尾长(20站):1.6M(每增加20站增加1M)4> L4机尾宽:1.5M5> L5整机长:3.2M6> 机器高度:1.7M7> 机器周边空间要求(黄线区域)机器两侧:M1`M2>1.0M机尾M3>1.0M机头M4>2.0M二>机器尺寸:第一部份 设备场地要求及电第一部份 设备场地要求及电、、气、机器尺寸L5=3.2MM2>1.0ML2=1.8ML1=1.6ML3=1.6ML4=1.5M机尾机 头PCB临时摆放工作台M1>1.0MM3>1.0MM4>2.0第 3 页6380B中文说明书.xls第二部份 设备机械组成部位介绍1、分配头与链条2、计数器3、剪切站4、分配头5、分配头感应6、链条马达7、操作面板开头8、CTA部件8、X、Y轴定位系统9、BEC定位系统10、剪脚头14、元件抛料站11、插件头12、元件出现检测器13、修复元件指示灯第 4 页6380B中文说明书.xls第 5 页6380B中文说明书.xls第三部分 设备安全标识及安全操作方法一、第 6 页6380B中文说明书.xls二、第 7 页6380B中文说明书.xls 8>生产中有紧急情况须按下急停开关等候技术人员处理 7>严禁机器在无人操作下自动运行三、安全门感应器位置及安全操作注意事项 3>机器生产中不可以碰到安全门 4>机器生产中不可拉开安全门 5>生产中严禁在机器盖上放任何硬物或杂物 6>生产中严禁进入系统中修改参数 2>严禁两人操作一台机器各开关及按健 1>机器在生产中不可将手、工具放在移动台上Palm Switch紧急停止安全门感应器安全门感应器安全门移动工作台移动工作台第 8 页6380B中文说明书.xls 第四部分 设备第四部分 设备OSOSOS//2、IMUPSIMUPS系统介绍系统介绍 机器出现异常或故障时,按下...
