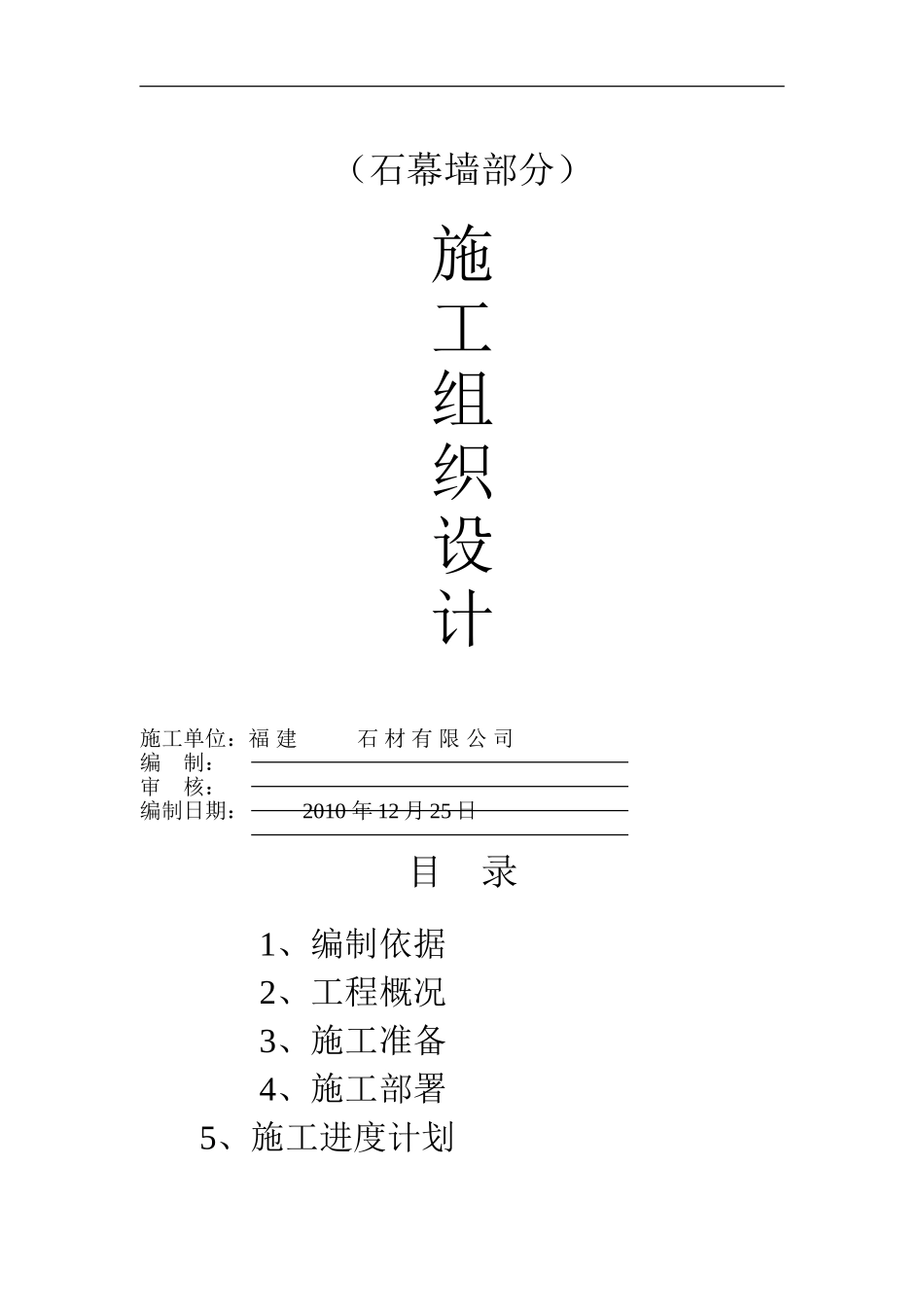

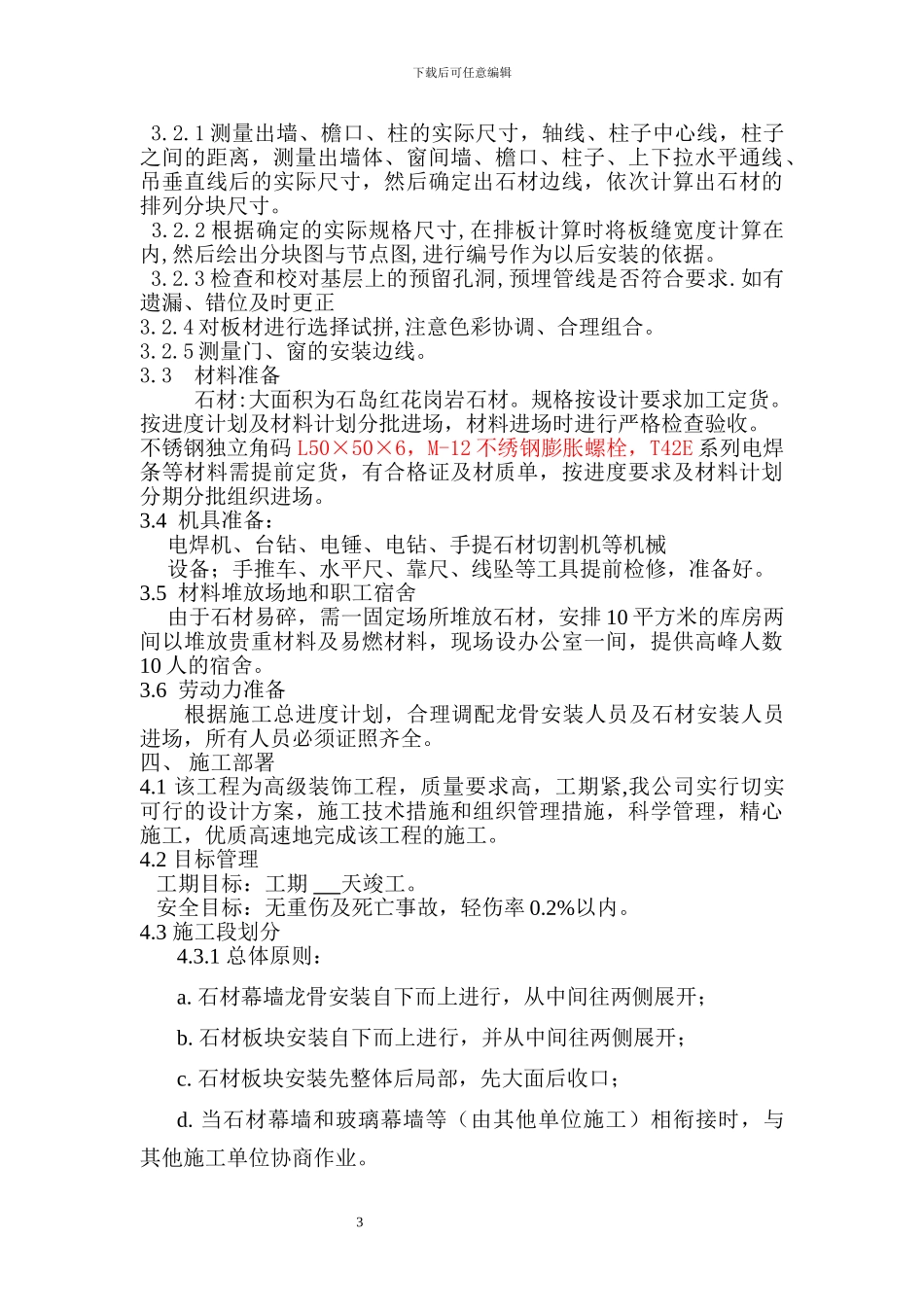

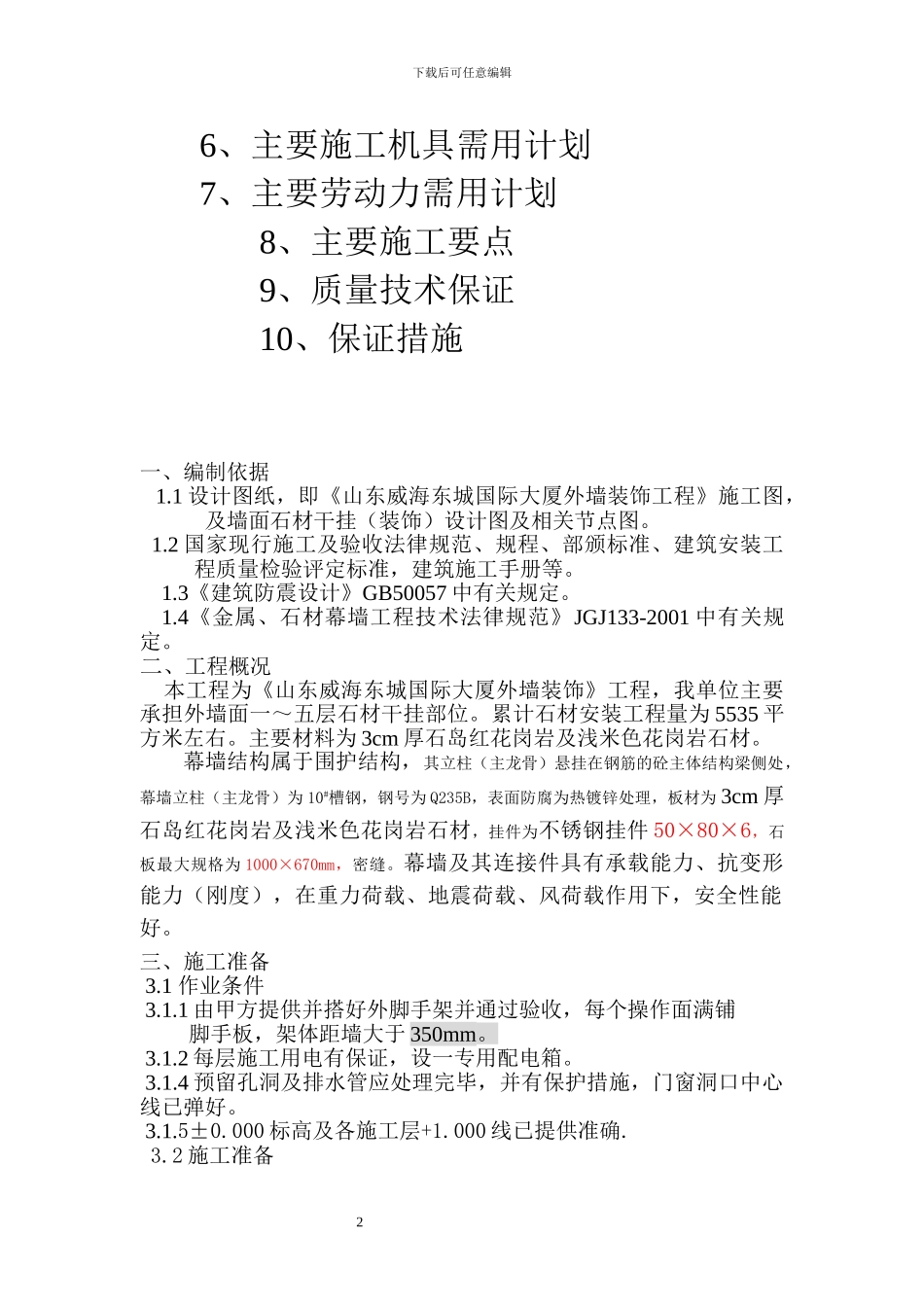

（石幕墙部分）施工组织设计施工单位：福 建 石 材 有 限 公 司编 制：审 核：编制日期： 2010 年 12 月 25 日目 录1、编制依据 2、工程概况3、施工准备4、施工部署 5、施工进度计划下载后可任意编辑 6、主要施工机具需用计划 7、主要劳动力需用计划8、主要施工要点9、质量技术保证10、保证措施一、编制依据 1.1 设计图纸，即《山东威海东城国际大厦外墙装饰工程》施工图，及墙面石材干挂（装饰）设计图及相关节点图。 1.2 国家现行施工及验收法律规范、规程、部颁标准、建筑安装工程质量检验评定标准，建筑施工手册等。1.3《建筑防震设计》GB50057 中有关规定。1.4《金属、石材幕墙工程技术法律规范》JGJ133-2001 中有关规定。二、工程概况 本工程为《山东威海东城国际大厦外墙装饰》工程，我单位主要承担外墙面一～五层石材干挂部位。累计石材安装工程量为 5535 平方米左右。主要材料为 3cm 厚石岛红花岗岩及浅米色花岗岩石材。幕墙结构属于围护结构，其立柱（主龙骨）悬挂在钢筋的砼主体结构梁侧处，幕墙立柱（主龙骨）为 10#槽钢，钢号为 Q235B，表面防腐为热镀锌处理，板材为 3cm 厚石岛红花岗岩及浅米色花岗岩石材，挂件为不锈钢挂件 50×80×6，石板最大规格为 1000×670mm，密缝。幕墙及其连接件具有承载能力、抗变形能力（刚度），在重力荷载、地震荷载、风荷载作用下，安全性能好。三、施工准备 3.1 作业条件 3.1.1 由甲方提供并搭好外脚手架并通过验收，每个操作面满铺 脚手板，架体距墙大于 350mm。 3.1.2 每层施工用电有保证，设一专用配电箱。 3.1.4 预留孔洞及排水管应处理完毕，并有保护措施，门窗洞口中心线已弹好。 3.1.5±0.000 标高及各施工层+1.000 线已提供准确. 3.2 施工准备 2下载后可任意编辑 3.2.1 测量出墙、檐口、柱的实际尺寸，轴线、柱子中心线，柱子之间的距离，测量出墙体、窗间墙、檐口、柱子、上下拉水平通线、吊垂直线后的实际尺寸，然后确定出石材边线，依次计算出石材的排列分块尺寸。 3.2.2 根据确定的实际规格尺寸,在排板计算时将板缝宽度计算在内,然后绘出分块图与节点图,进行编号作为以后安装的依据。 3.2.3 检查和校对基层上的预留孔洞,预埋管线是否符合要求.如有遗漏、错位及时更正3.2.4 对板材进行选择试拼,注意色彩协调、合理组合。3.2.5 测量门、窗的安装边线。3.3 材料准备 石材:大面积为石岛红花岗岩石材。规格按设计要求加工定...
