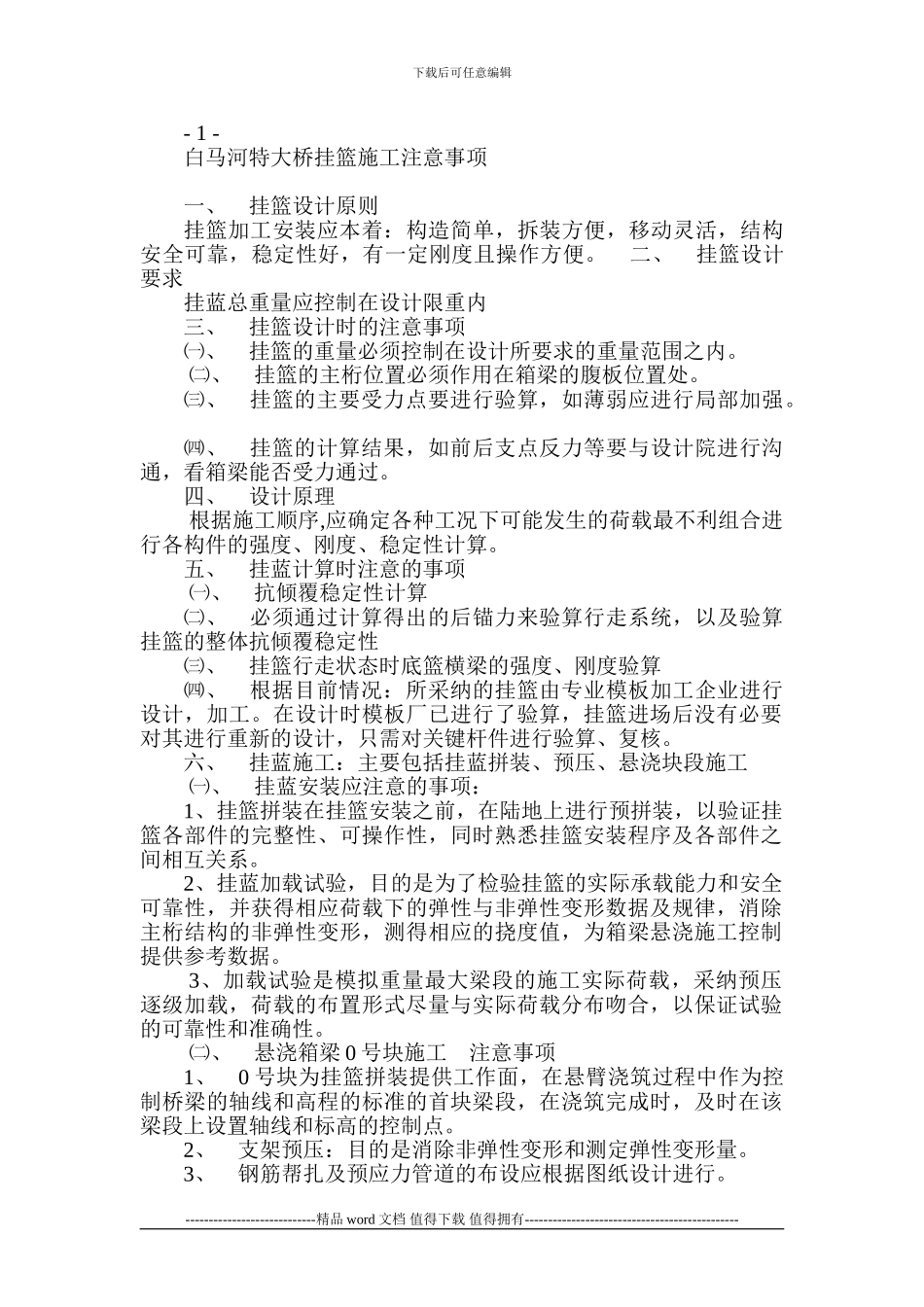

下载后可任意编辑- 1 - 白马河特大桥挂篮施工注意事项 一、 挂篮设计原则 挂篮加工安装应本着：构造简单，拆装方便，移动灵活，结构安全可靠，稳定性好，有一定刚度且操作方便。 二、 挂篮设计要求 挂蓝总重量应控制在设计限重内 三、 挂篮设计时的注意事项 ㈠、 挂篮的重量必须控制在设计所要求的重量范围之内。 ㈡、 挂篮的主桁位置必须作用在箱梁的腹板位置处。 ㈢、 挂篮的主要受力点要进行验算，如薄弱应进行局部加强。 ㈣、 挂篮的计算结果，如前后支点反力等要与设计院进行沟通，看箱梁能否受力通过。 四、 设计原理 根据施工顺序,应确定各种工况下可能发生的荷载最不利组合进行各构件的强度、刚度、稳定性计算。 五、 挂蓝计算时注意的事项 ㈠、 抗倾覆稳定性计算 ㈡、 必须通过计算得出的后锚力来验算行走系统，以及验算挂篮的整体抗倾覆稳定性 ㈢、 挂篮行走状态时底篮横梁的强度、刚度验算 ㈣、 根据目前情况：所采纳的挂篮由专业模板加工企业进行设计，加工。在设计时模板厂已进行了验算，挂篮进场后没有必要对其进行重新的设计，只需对关键杆件进行验算、复核。 六、 挂蓝施工：主要包括挂蓝拼装、预压、悬浇块段施工 ㈠、 挂蓝安装应注意的事项： 1、挂篮拼装在挂篮安装之前，在陆地上进行预拼装，以验证挂篮各部件的完整性、可操作性，同时熟悉挂篮安装程序及各部件之间相互关系。 2、挂蓝加载试验，目的是为了检验挂篮的实际承载能力和安全可靠性，并获得相应荷载下的弹性与非弹性变形数据及规律，消除主桁结构的非弹性变形，测得相应的挠度值，为箱梁悬浇施工控制提供参考数据。 3、加载试验是模拟重量最大梁段的施工实际荷载，采纳预压逐级加载，荷载的布置形式尽量与实际荷载分布吻合，以保证试验的可靠性和准确性。 ㈡、 悬浇箱梁 0 号块施工 注意事项 1、 0 号块为挂篮拼装提供工作面，在悬臂浇筑过程中作为控制桥梁的轴线和高程的标准的首块梁段，在浇筑完成时，及时在该梁段上设置轴线和标高的控制点。 2、 支架预压：目的是消除非弹性变形和测定弹性变形量。 3、 钢筋帮扎及预应力管道的布设应根据图纸设计进行。 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑4、 0 号块的结构复杂，配筋率较大，安装困难，且有三向预应力管道较多，连续梁 0 号块上有锚固预应力筋和较多横...
