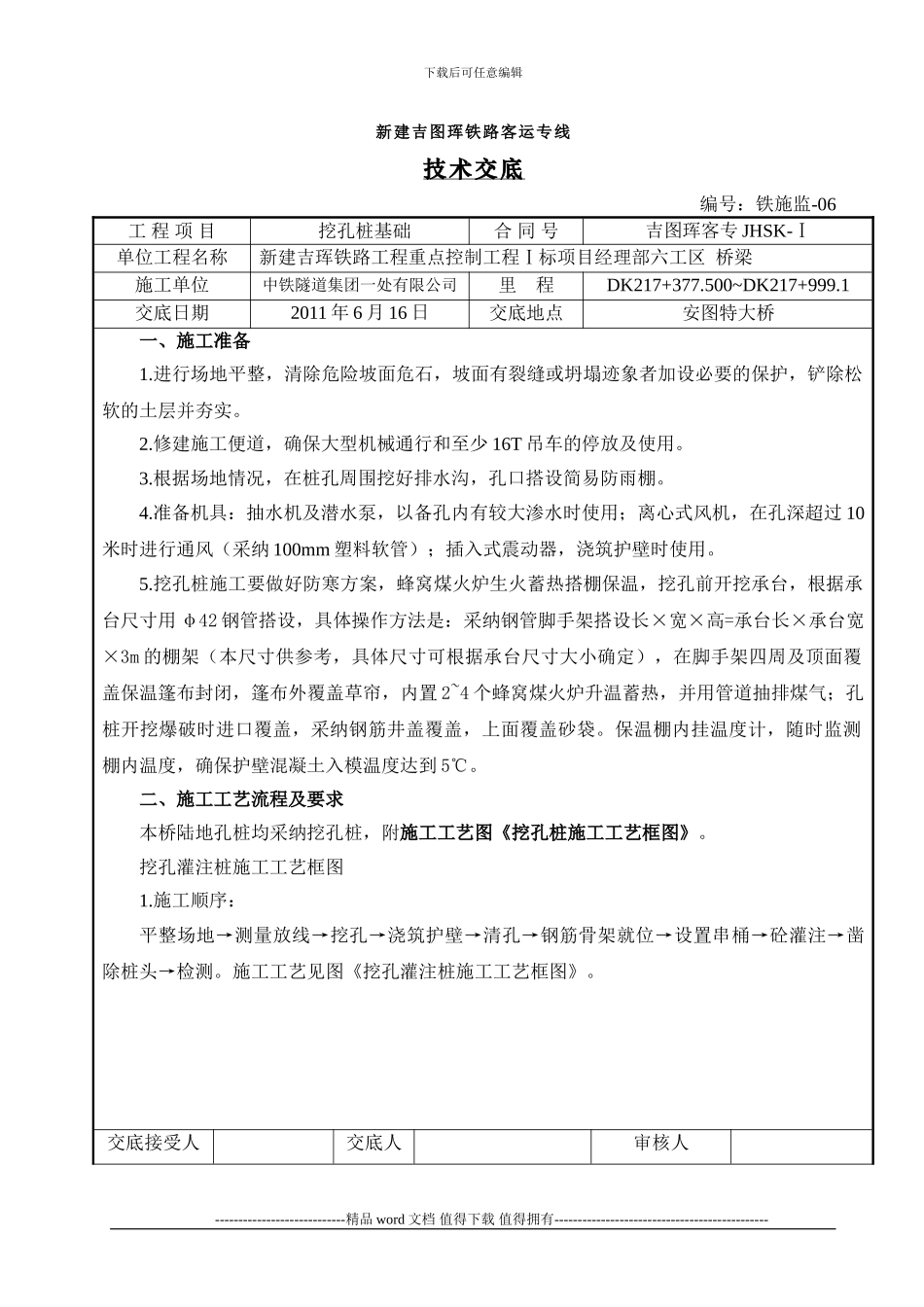

下载后可任意编辑新建吉图珲铁路客运专线技术交底 编号：铁施监-06工 程 项 目 挖孔桩基础合 同 号吉图珲客专 JHSK-Ⅰ单位工程名称新建吉珲铁路工程重点控制工程Ⅰ标项目经理部六工区 桥梁施工单位中铁隧道集团一处有限公司里 程DK217+377.500~DK217+999.1交底日期2011 年 6 月 16 日交底地点安图特大桥一、施工准备1.进行场地平整，清除危险坡面危石，坡面有裂缝或坍塌迹象者加设必要的保护，铲除松软的土层并夯实。2.修建施工便道，确保大型机械通行和至少 16T 吊车的停放及使用。3.根据场地情况，在桩孔周围挖好排水沟，孔口搭设简易防雨棚。4.准备机具：抽水机及潜水泵，以备孔内有较大渗水时使用；离心式风机，在孔深超过 10米时进行通风（采纳 100mm 塑料软管）；插入式震动器，浇筑护壁时使用。5.挖孔桩施工要做好防寒方案，蜂窝煤火炉生火蓄热搭棚保温，挖孔前开挖承台，根据承台尺寸用 φ42 钢管搭设，具体操作方法是：采纳钢管脚手架搭设长×宽×高=承台长×承台宽×3m 的棚架（本尺寸供参考，具体尺寸可根据承台尺寸大小确定），在脚手架四周及顶面覆盖保温篷布封闭，篷布外覆盖草帘，内置 2~4 个蜂窝煤火炉升温蓄热，并用管道抽排煤气；孔桩开挖爆破时进口覆盖，采纳钢筋井盖覆盖，上面覆盖砂袋。保温棚内挂温度计，随时监测棚内温度，确保护壁混凝土入模温度达到 5℃。二、施工工艺流程及要求本桥陆地孔桩均采纳挖孔桩，附施工工艺图《挖孔桩施工工艺框图》。 挖孔灌注桩施工工艺框图1.施工顺序：平整场地→测量放线→挖孔→浇筑护壁→清孔→钢筋骨架就位→设置串桶→砼灌注→凿除桩头→检测。施工工艺见图《挖孔灌注桩施工工艺框图》。交底接受人交底人审核人----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑注：驻地监理抽查。新建吉图珲铁路客运专线技术交底 编号：铁施监-06工 程 项 目挖孔桩基础合 同 号吉图珲客专 JHSK-Ⅰ单位工程名称新建吉珲铁路工程重点控制工程Ⅰ标项目经理部六工区 桥梁施工单位中铁隧道集团一处有限公司里 程DK217+377.500~DK217+999.1交底日期2011 年 6 月 16 日交底地点安图特大桥挖孔灌注桩施工工艺框图孔桩完成程度----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------平整场地桩位测量放样挖第一节孔桩支...
