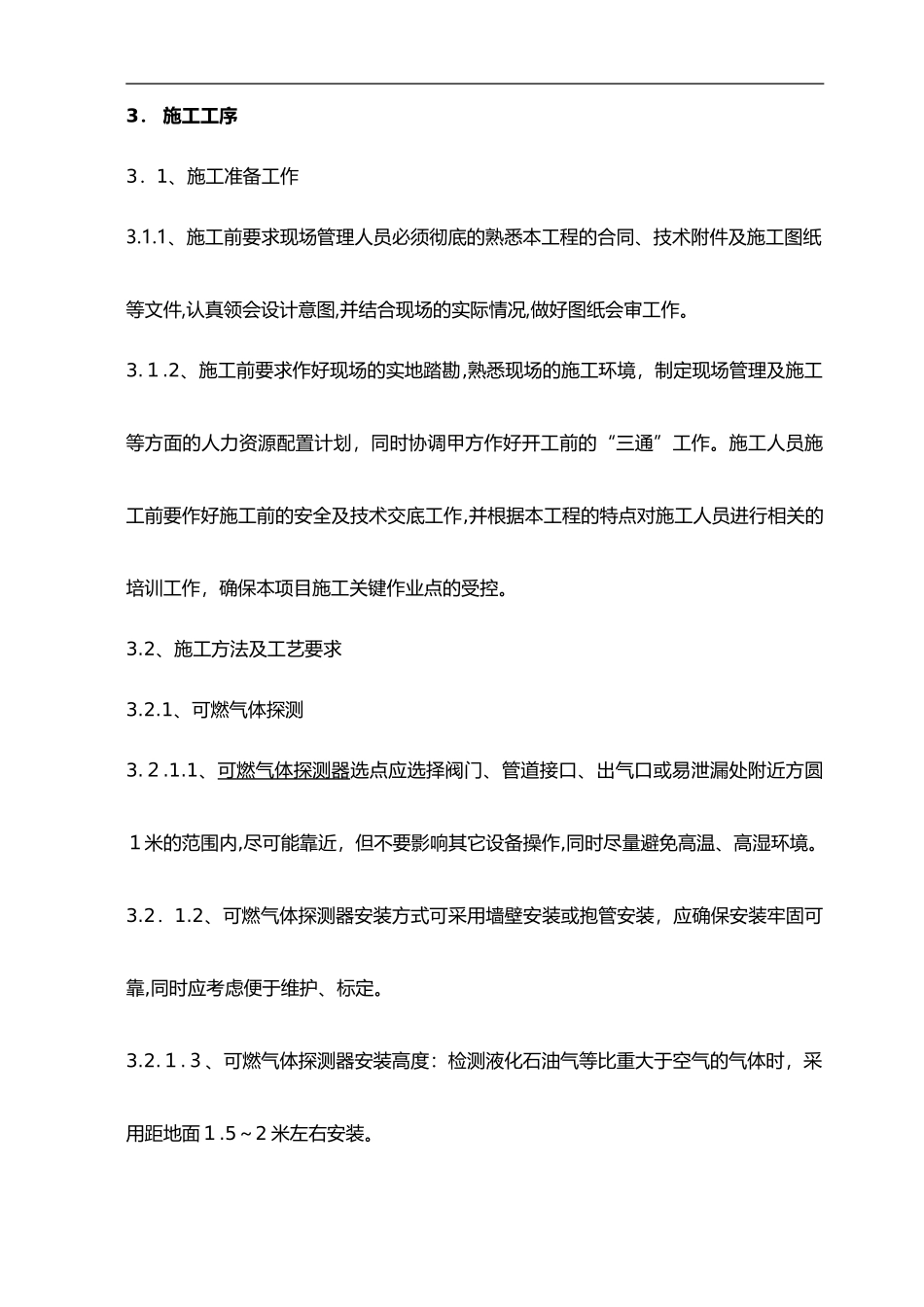

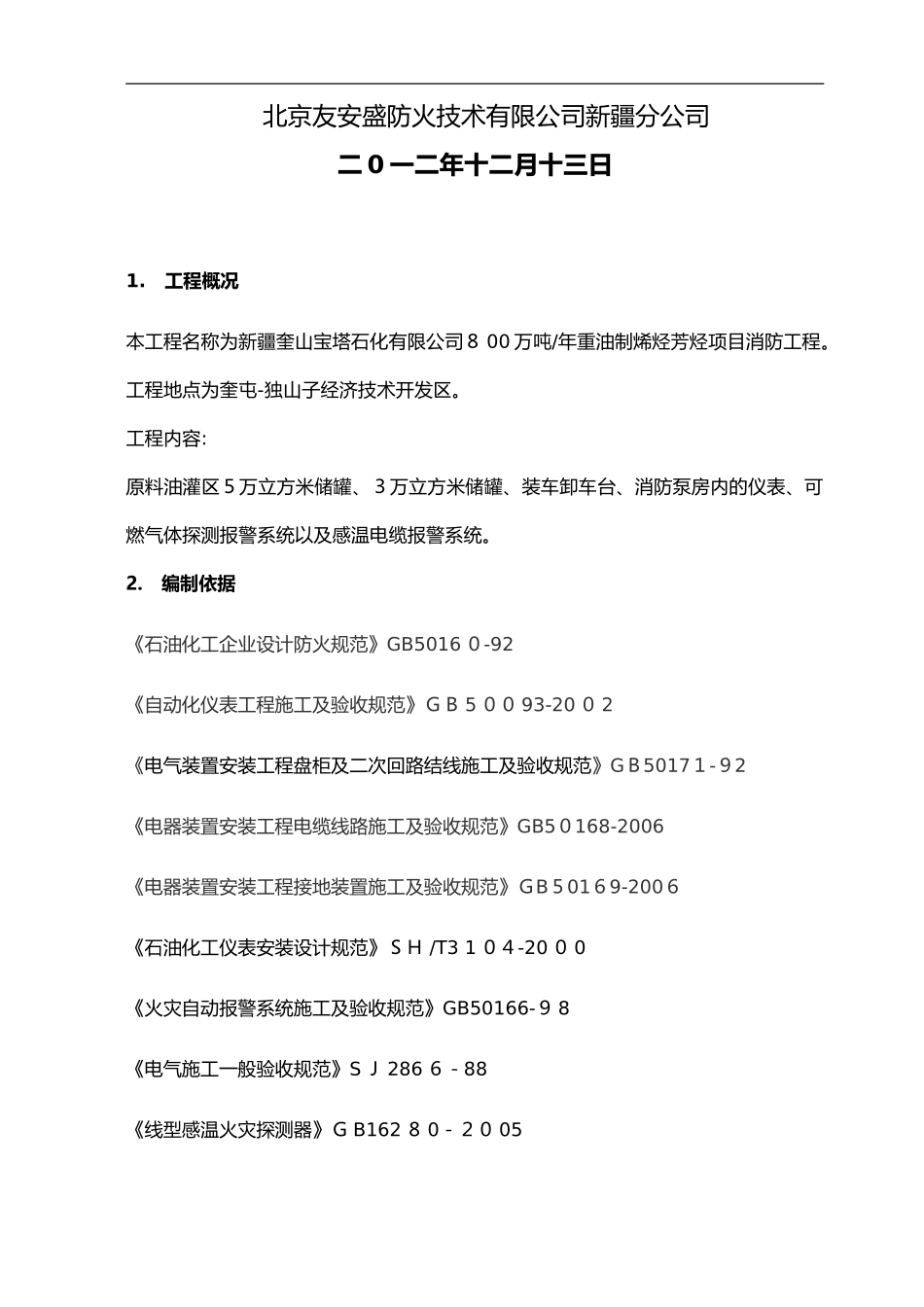

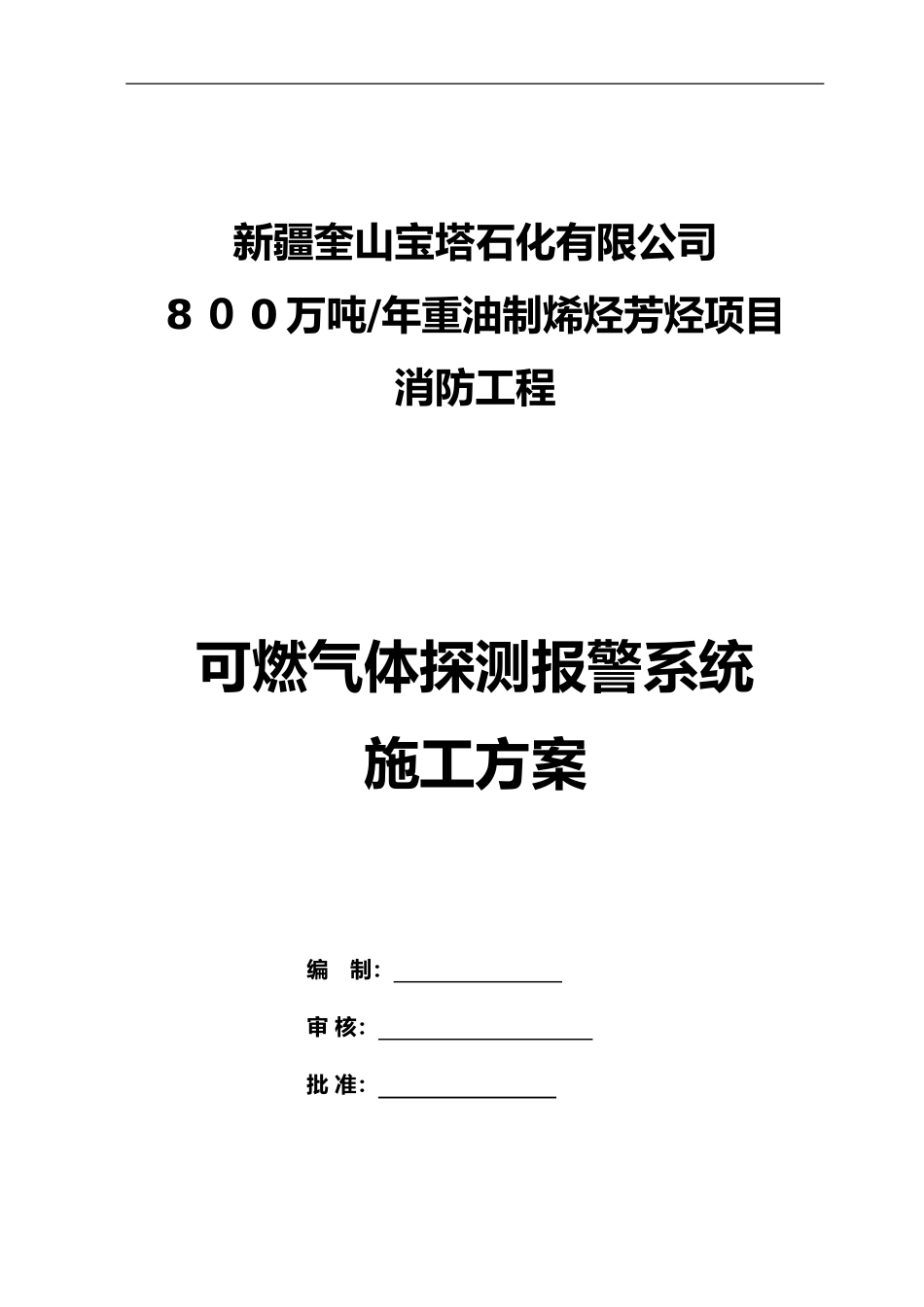

新疆奎山宝塔石化有限公司8０0万吨/年重油制烯烃芳烃项目消防工程可燃气体探测报警系统施工方案编制：审核：批准：北京友安盛防火技术有限公司新疆分公司二0一二年十二月十三日1.工程概况本工程名称为新疆奎山宝塔石化有限公司８00万吨/年重油制烯烃芳烃项目消防工程。工程地点为奎屯-独山子经济技术开发区。工程内容:原料油灌区５万立方米储罐、３万立方米储罐、装车卸车台、消防泵房内的仪表、可燃气体探测报警系统以及感温电缆报警系统。2.编制依据《石油化工企业设计防火规范》GB5016０-92《自动化仪表工程施工及验收规范》ＧＢ5００93-20０2《电气装置安装工程盘柜及二次回路结线施工及验收规范》GＢ5017１-９2《电器装置安装工程电缆线路施工及验收规范》GB5０168-2006《电器装置安装工程接地装置施工及验收规范》ＧB５01６9-200６《石油化工仪表安装设计规范》ＳＨ/T31０４-20０0《火灾自动报警系统施工及验收规范》GB50166-９8《电气施工一般验收规范》SＪ286６－88《线型感温火灾探测器》ＧB162８0－２０053．施工工序3．1、施工准备工作3.1.1、施工前要求现场管理人员必须彻底的熟悉本工程的合同、技术附件及施工图纸等文件,认真领会设计意图,并结合现场的实际情况,做好图纸会审工作。3.１.2、施工前要求作好现场的实地踏勘,熟悉现场的施工环境，制定现场管理及施工等方面的人力资源配置计划，同时协调甲方作好开工前的“三通”工作。施工人员施工前要作好施工前的安全及技术交底工作,并根据本工程的特点对施工人员进行相关的培训工作，确保本项目施工关键作业点的受控。3.2、施工方法及工艺要求3.2.1、可燃气体探测3.２.1.1、可燃气体探测器选点应选择阀门、管道接口、出气口或易泄漏处附近方圆１米的范围内,尽可能靠近，但不要影响其它设备操作,同时尽量避免高温、高湿环境。3.2．1.2、可燃气体探测器安装方式可采用墙壁安装或抱管安装，应确保安装牢固可靠,同时应考虑便于维护、标定。3.2.１.３、可燃气体探测器安装高度：检测液化石油气等比重大于空气的气体时，采用距地面１.5～2米左右安装。3.2.１．4、可燃气体探测器布线应采用二芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。3.2.1.５、可燃气体探测器现场走线应穿管保护,所用管子应符合消防要求,管子应与探头连接,以达到消防要求。3.2.1．6、可燃气体探测器安装时应传感器朝下固定。ﻫ3.2.1.７、可燃气体探测器应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，调试探头。ﻫ3.2.1.8、可燃气体探测器应至少每年标定一次，以确保检测精度。3.3、感温电缆铺设3.3．1、感温电缆用固定卡具直接固定在桥架内侧壁，感温电缆敷设于动力电缆的上层，感温电缆敷设时波峰距离不大于8５0ｃm。３.3.2、避免将感温电缆上压敷重物。３.3.3、避免感温电缆腐蚀。3.3．4、避免使用感温电缆不规范夹具或卡具，以免损伤感温电缆。3.３.5、感温电缆最小弯曲半径为1０公分，不得硬性折弯或扭曲。3．３.6、感温电缆的最小固定直线距离为1米,弯曲部分应增加固定点。3．3.7、感温电缆布线时必须是连续无抽头、无分支的连续布线,,使用长度一般不超过200m。３.3.8、考虑到动力电缆的强干扰性，感温电缆应采用屏蔽型。3.３.9、根据环境温度的变化和报警灵敏度及现场温度情况的要求应选择线型可调式感温探测器。３.4、盘、柜二次回路、电缆线路及接地3．4.1、盘柜安装3.4.1．1、盘柜及盘柜设备与各构件间连接应牢固，主控制盘继电保护盘和自动装置盘等不宜与基础型钢焊死,模拟母线应对齐其误差不应超过视差范围并应完整安装牢固。3.4.1.2、端子箱安装应牢固封闭良好并应能防潮防尘,安装的位置应便于检查，成列安装时应排列整齐。3.4.1.3、盘柜台箱的接地应牢固良好，装有电器的可开启的门应以裸铜软线与接地的金属构架可靠连接。3.4.1.４、机械闭锁电气闭锁应动作准确可靠，动触头与静触头的中心线应一致触头接触紧密，二次回路辅助开关的切换接点应动作准确接触可靠，柜内照明齐全。3.4.1.５、盘柜的漆层应完整无损伤固定电器的支架等应刷漆，安装于同一室内且经常监视的盘柜其盘面颜色宜和谐一致。...
