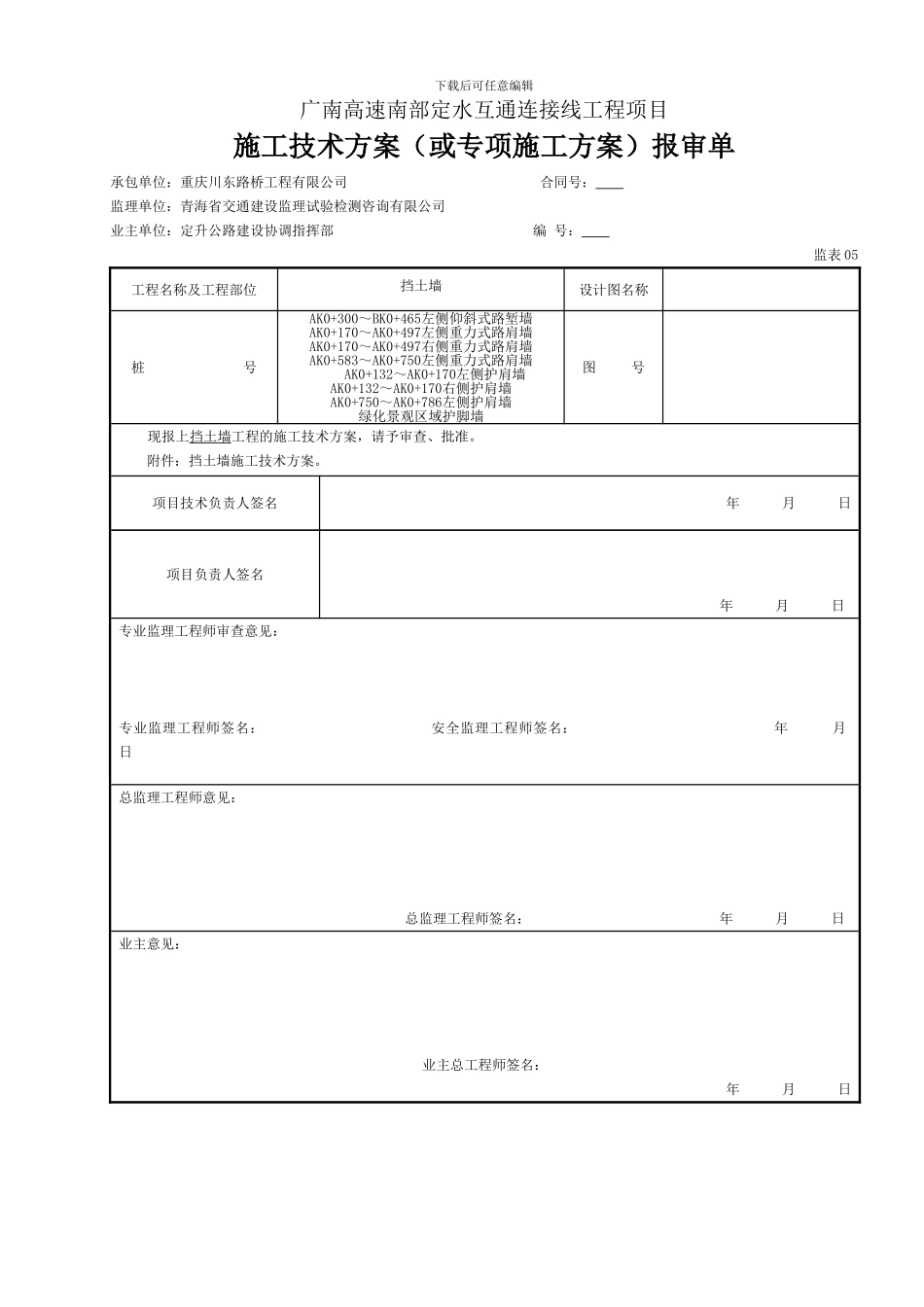

下载后可任意编辑广南高速南部定水互通连接线工程项目施工技术方案（或专项施工方案）报审单 承包单位：重庆川东路桥工程有限公司 合同号： 监理单位：青海省交通建设监理试验检测咨询有限公司 业主单位：定升公路建设协调指挥部 编 号： 监表 05 工程名称及工程部位挡土墙设计图名称桩 号AK0+300～BK0+465左侧仰斜式路堑墙AK0+170～AK0+497左侧重力式路肩墙AK0+170～AK0+497右侧重力式路肩墙AK0+583～AK0+750左侧重力式路肩墙 AK0+132～AK0+170左侧护肩墙AK0+132～AK0+170右侧护肩墙AK0+750～AK0+786左侧护肩墙绿化景观区域护脚墙图 号现报上挡土 墙 工程的施工技术方案，请予审查、批准。 附件：挡土墙施工技术方案。 项目技术负责人签名年 月 日项目负责人签名 年 月 日专业监理工程师审查意见： 专业监理工程师签名： 安全监理工程师签名： 年 月 日总监理工程师意见：总监理工程师签名： 年 月 日业主意见：业主总工程师签名：年 月 日下载后可任意编辑广南高速南部定水互通连接线工程挡 土 墙施工技术方案施工单位：重庆川东路桥工程有限公司 编制： 沈 波 复核： 杨 华 时间： 2024 年 6 月 下载后可任意编辑挡土墙施工技术方案一、编制依据1.依据国家有关施工技术规程、法律规范。2.工程合同文件的相关内容规定。3.现场踏勘调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。4.本单位所拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果。5.国家及地方关于安全生产和环境保护等方面的法律法规。二、工程概况：广南高速南部定水互通连接线工程包括三条道路，具体信息如下：道路编号道路名称里程长度道路等级设计速度A 线A 线主线（高速路出口连接线）929.332主干路50Km/hA 线辅道支路30Km/hB 线定水场镇连接线BKO+000~BKO+091.802515.502次干路40Km/hBKO+091.802~BKO+515.502次干路30Km/hC 线国道 212 线改造段473.785次干路40Km/h本道路 AK0+300 左侧～BK0+465 左侧路基开挖地段设置仰斜式路堑墙，全长共计 566m。路堑墙基础及墙身采纳 C25 混凝土，最大墙高 8m，墙顶平台采纳0.3m 厚 C25 混凝土封闭。墙背连续设置 0.3m 厚砂卵石反滤层，砂卵石采纳编织袋码砌且增设复合排水网。墙背布设塑料盲沟排水，采纳矩形盲沟，选用HMF0730K。墙后回填土采纳夯填片石土。墙身高出侧沟平台高程部分，每隔3.0m 上下左右交错设置泄水孔，墙身每...
