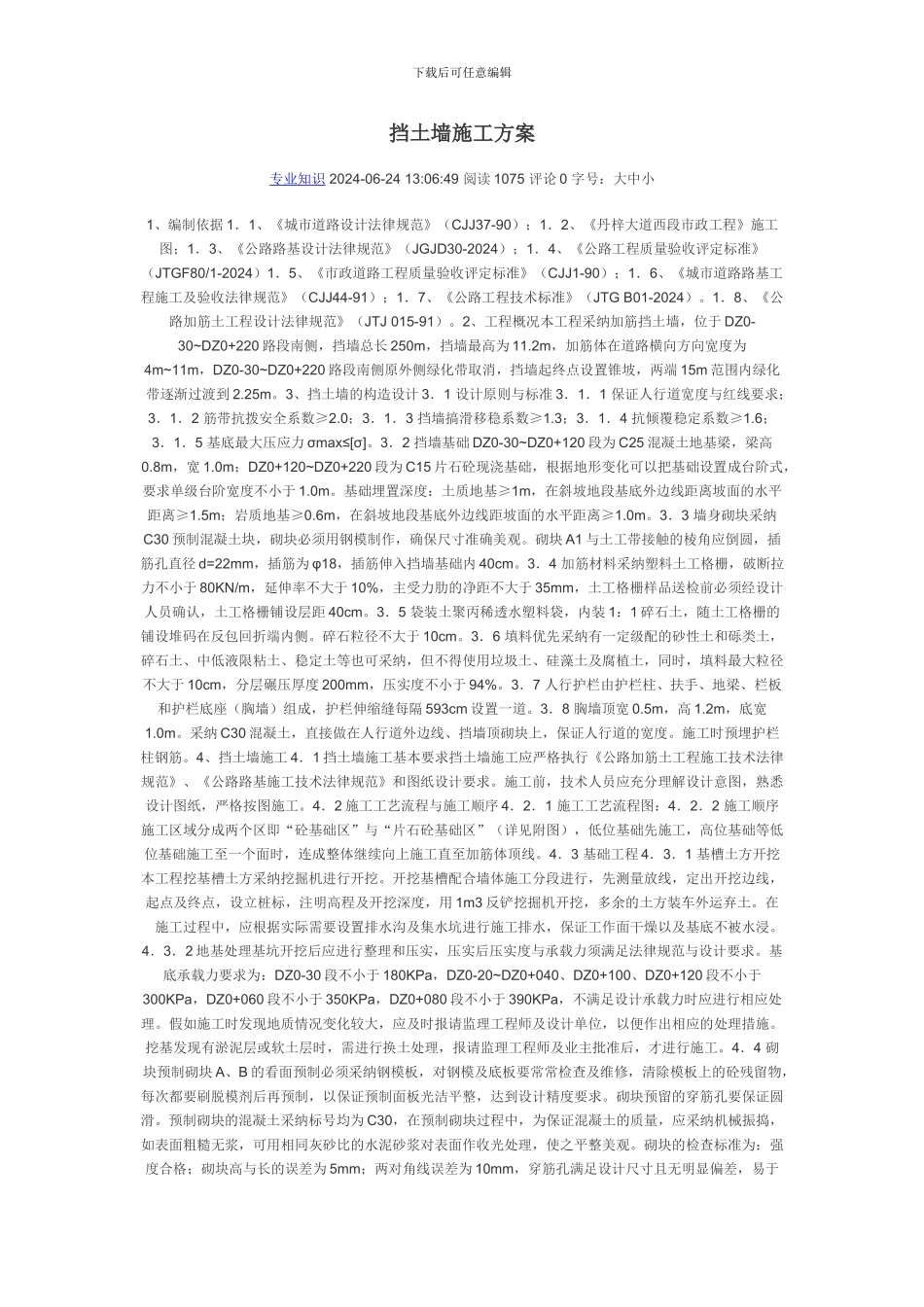

下载后可任意编辑挡土墙施工方案专业知识 2024-06-24 13:06:49 阅读 1075 评论 0 字号：大中小 1、编制依据 1．1、《城市道路设计法律规范》（CJJ37-90）；1．2、《丹梓大道西段市政工程》施工图；1．3、《公路路基设计法律规范》（JGJD30-2024）；1．4、《公路工程质量验收评定标准》（JTGF80/1-2024）1．5、《市政道路工程质量验收评定标准》（CJJ1-90）；1．6、《城市道路路基工程施工及验收法律规范》（CJJ44-91）；1．7、《公路工程技术标准》（JTG B01-2024）。1．8、《公路加筋土工程设计法律规范》（JTJ 015-91）。2、工程概况本工程采纳加筋挡土墙，位于 DZ0-30~DZ0+220 路段南侧，挡墙总长 250m，挡墙最高为 11.2m，加筋体在道路横向方向宽度为4m~11m，DZ0-30~DZ0+220 路段南侧原外侧绿化带取消，挡墙起终点设置锥坡，两端 15m 范围内绿化带逐渐过渡到 2.25m。3、挡土墙的构造设计 3．1 设计原则与标准 3．1．1 保证人行道宽度与红线要求；3．1．2 筋带抗拨安全系数≥2.0；3．1．3 挡墙搞滑移稳系数≥1.3；3．1．4 抗倾覆稳定系数≥1.6；3．1．5 基底最大压应力 σmax≤[σ]。3．2 挡墙基础 DZ0-30~DZ0+120 段为 C25 混凝土地基梁，梁高0.8m，宽 1.0m；DZ0+120~DZ0+220 段为 C15 片石砼现浇基础，根据地形变化可以把基础设置成台阶式，要求单级台阶宽度不小于 1.0m。基础埋置深度：土质地基≥1m，在斜坡地段基底外边线距离坡面的水平距离≥1.5m；岩质地基≥0.6m，在斜坡地段基底外边线距坡面的水平距离≥1.0m。3．3 墙身砌块采纳C30 预制混凝土块，砌块必须用钢模制作，确保尺寸准确美观。砌块 A1 与土工带接触的棱角应倒圆，插筋孔直径 d=22mm，插筋为 φ18，插筋伸入挡墙基础内 40cm。3．4 加筋材料采纳塑料土工格栅，破断拉力不小于 80KN/m，延伸率不大于 10%，主受力肋的净距不大于 35mm，土工格栅样品送检前必须经设计人员确认，土工格栅铺设层距 40cm。3．5 袋装土聚丙稀透水塑料袋，内装 1：1 碎石土，随土工格栅的铺设堆码在反包回折端内侧。碎石粒径不大于 10cm。3．6 填料优先采纳有一定级配的砂性土和砾类土，碎石土、中低液限粘土、稳定土等也可采纳，但不得使用垃圾土、硅藻土及腐植土，同时，填料最大粒径不大于 10cm，分层碾压厚度 200mm，压实度不小于 94%。3．7 人行护栏由护栏柱、扶手、地梁、栏板和护栏底座（胸墙）组成，护栏伸缩缝每隔 593cm 设置一...
