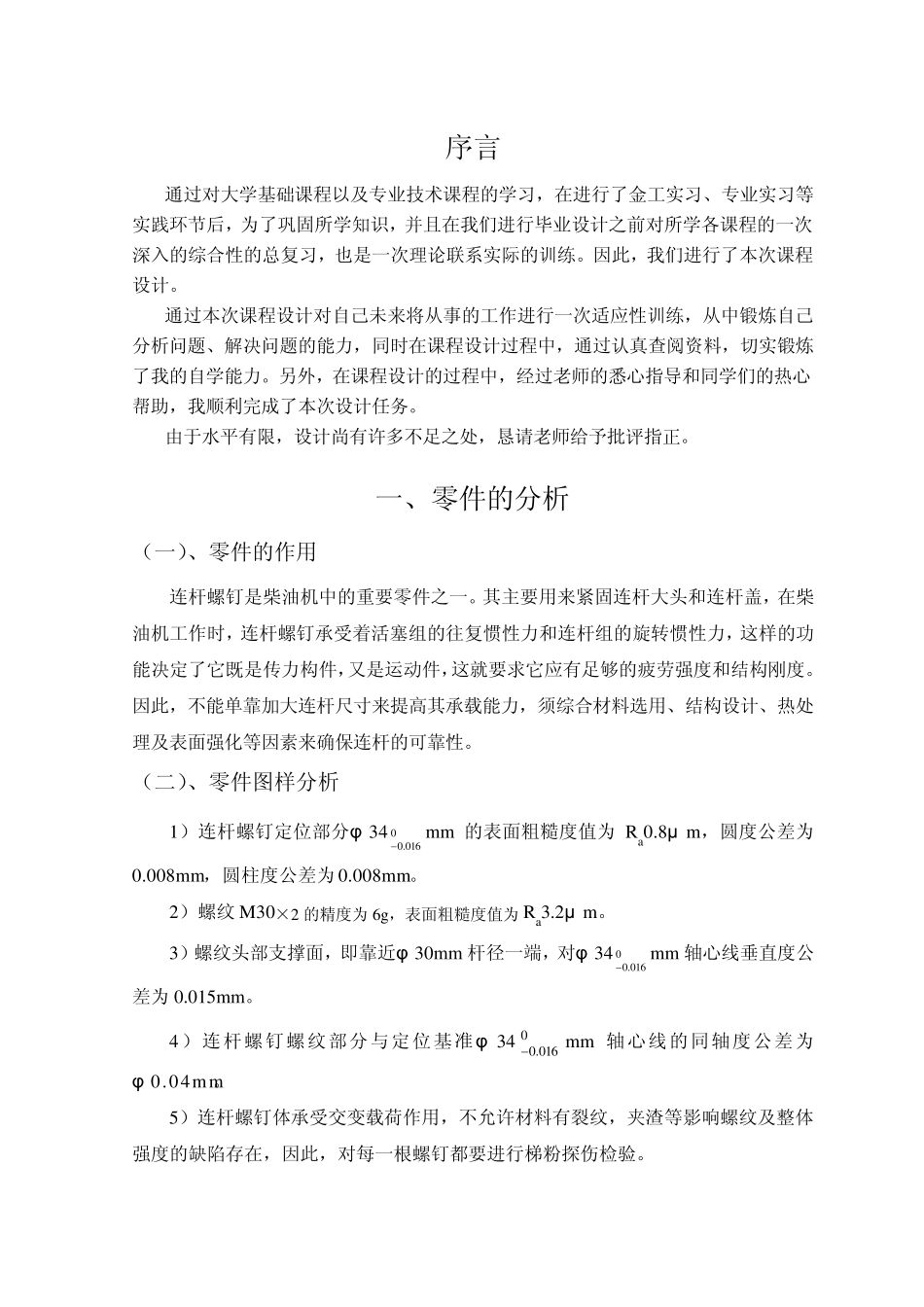

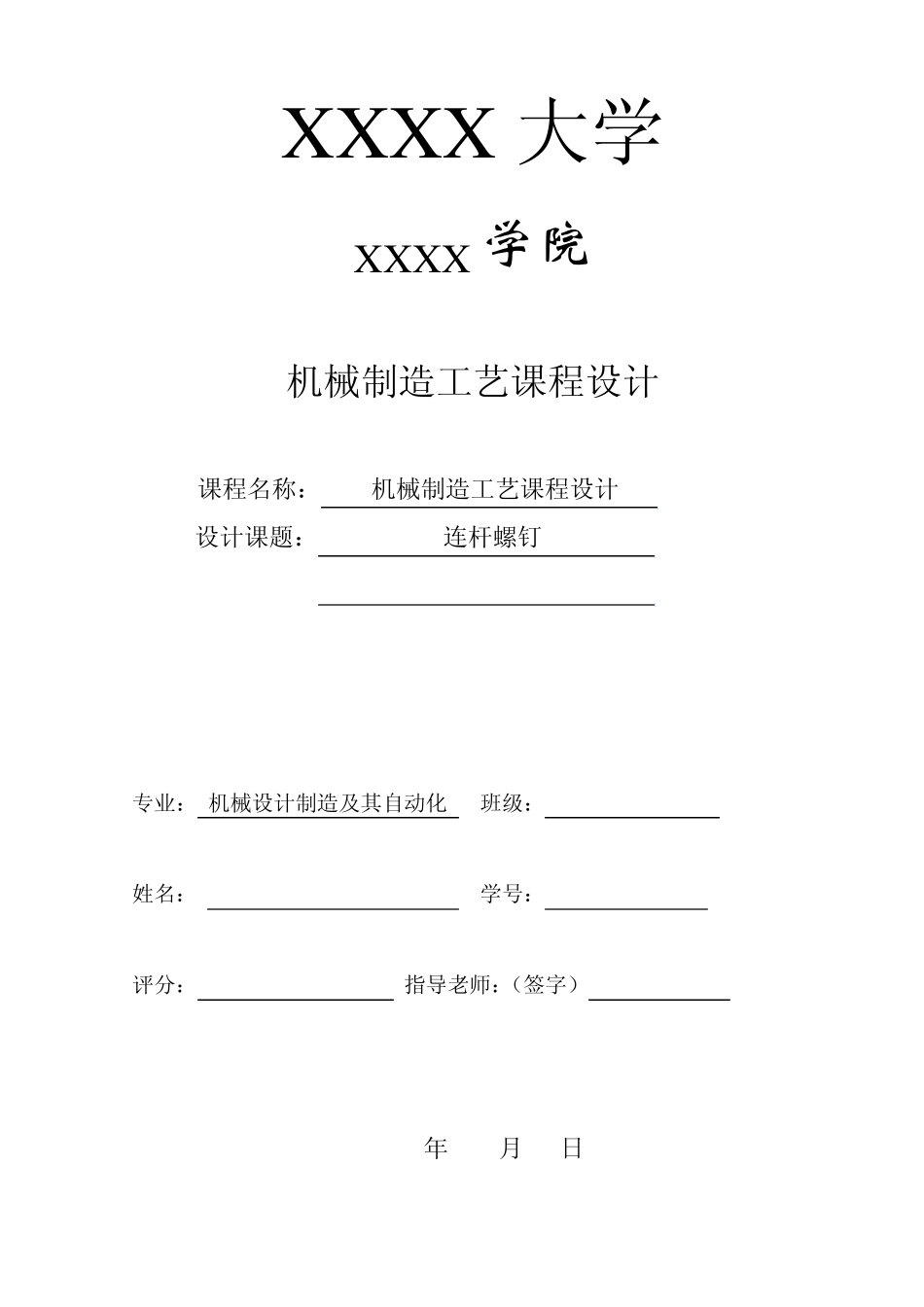

XXXX 大学 XXXX 学院 机械制造工艺课程设计 课程名称: 机械制造工艺课程设计 设计课题: 连杆螺钉 专业: 机械设计制造及其自动化 班级: 姓名: 学号: 评分: 指导老师:(签字) 20 年 月 日 X X X X 大学 机械制造工艺学课程设计任务书 题目:设计“连杆螺钉”零件的机械加工工艺规程及工艺装备 内容:1.零件图 1张 2.机械加工工艺过程卡 2张 3.机械加工工序卡 19张 4.课程设计说明书 1份 序言 通过对大学基础课程以及专业技术课程的学习,在进行了金工实习、专业实习等实践环节后,为了巩固所学知识,并且在我们进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练。因此,我们进行了本次课程设计。 通过本次课程设计对自己未来将从事的工作进行一次适应性训练,从中锻炼自己分析问题、解决问题的能力,同时在课程设计过程中,通过认真查阅资料,切实锻炼了我的自学能力。另外,在课程设计的过程中,经过老师的悉心指导和同学们的热心帮助,我顺利完成了本次设计任务。 由于水平有限,设计尚有许多不足之处,恳请老师给予批评指正。 一、零件的分析 (一)、零件的作用 连杆螺钉是柴油机中的重要零件之一。其主要用来紧固连杆大头和连杆盖,在柴油机工作时,连杆螺钉承受着活塞组的往复惯性力和连杆组的旋转惯性力,这样的功能决定了它既是传力构件,又是运动件,这就要求它应有足够的疲劳强度和结构刚度。因此,不能单靠加大连杆尺寸来提高其承载能力,须综合材料选用、结构设计、热处理及表面强化等因素来确保连杆的可靠性。 (二)、零件图样分析 1)连杆螺钉定位部分φ 34 0016.0m m 的表面粗糙度值为 Ra0.8μ m ,圆度公差为0.008m m ,圆柱度公差为 0.008m m 。 2)螺纹M30×2 的精度为 6g,表面粗糙度值为 Ra3.2μ m 。 3)螺纹头部支撑面,即靠近φ 30m m 杆径一端,对φ 34 0016.0m m 轴心线垂直度公差为 0.015m m 。 4)连杆螺钉螺纹部分与定位基准φ 34 0016.0m m轴心线的同轴度公差为 φ 0.04m m。 5)连杆螺钉体承受交变载荷作用,不允许材料有裂纹,夹渣等影响螺纹及整体强度的缺陷存在,因此,对每一根螺钉都要进行梯粉探伤检验。 6)调质处理28~32HRC。 (图)连杆螺钉 二、工艺规程设计 (一)、工艺分析 1)连杆螺钉在整个连杆组件中是非常重要的零件,其承受交变载荷作用,易产生疲劳断裂...
