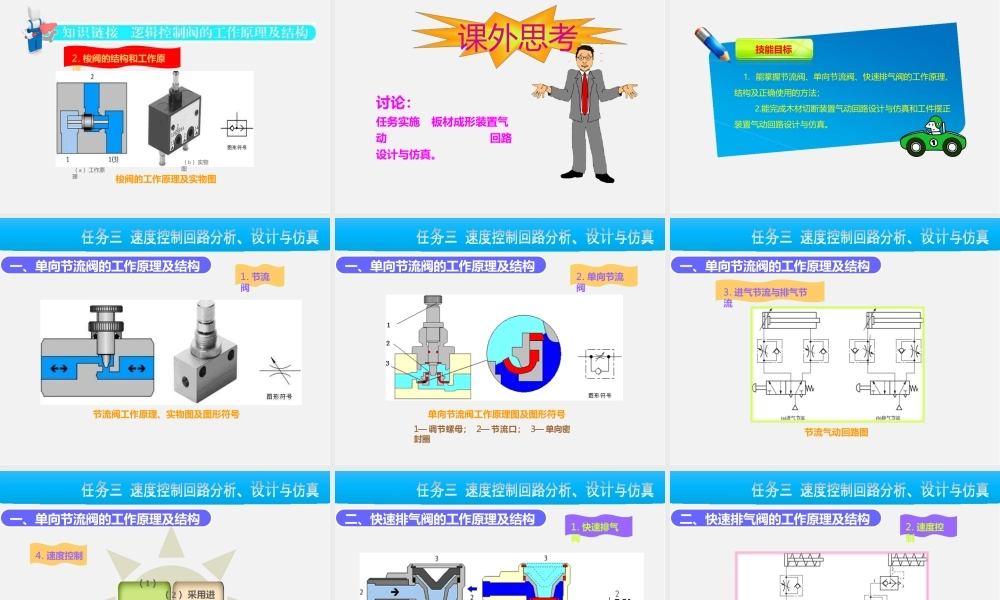

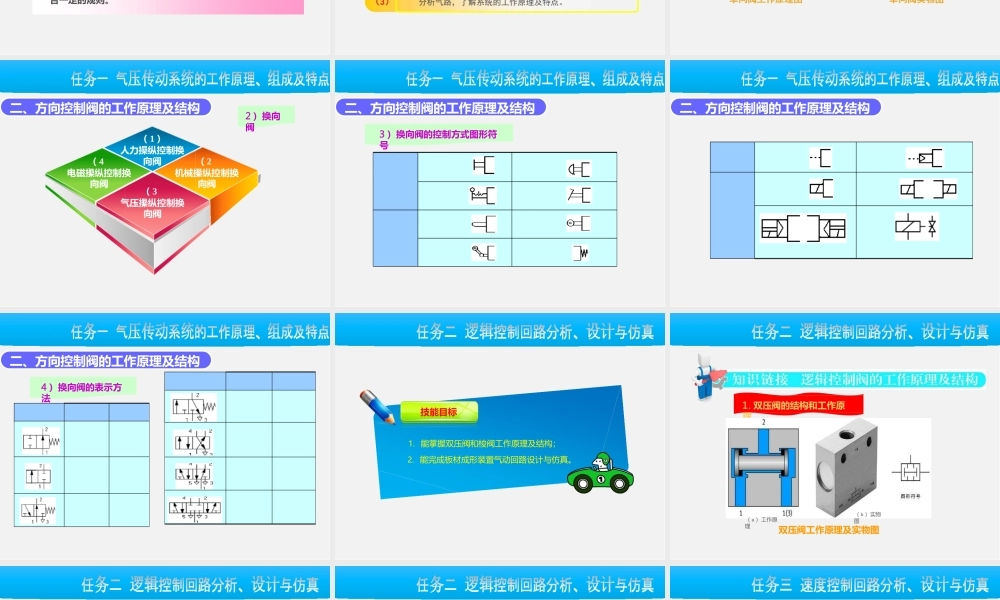

任务一方向控制回路分析、设计与仿真任务二逻辑控制回路分析、设计与仿真任务三速度控制回路分析、设计与仿真任务四压力控制回路分析、设计与仿真任务五行程程序控制回路分析、设计与仿真任务六数控加工中心气动换刀装置调试技能目标1. 能正确识读较复杂的气动系统回路图；2. 能掌握方向控制阀的工作原理及结构；3. 能完成门开关控制装置气动回路设计与仿真。一、气动系统回路的识读1. 气动回路图的绘制要求（ 1 ）气动回路图中的元件应按照国家标准 GB/T 786.1— 2009 进行绘制。（ 2 ）气动回路图中应包括全部执行元件、主控阀和其他实现该控制回路的控制元件。（ 3 ）气动回路图除特殊需要，一般不画出具体控制对象及发讯装置实际位置的布置情况。（ 4 ）气动回路图应表示整个控制回路处于工作程序终了时的静止位置（初始位置）的状态。（ 5 ）为方便阅读，气动回路图中元件的图形符号应按原动机左下，按顺序各控制元件从下往上、从左到右，执行元件在回路图上部按从左到右的原则布置。（ 6 ）管线在绘制时尽量用直线，避免交叉，连接处用黑点表示。一、气动系统回路的识读（ 7 ）为了便于气动回路的设计和对气动回路进行分析，可以对气动回路中的各元件进行编号，在编号时不同类型的元件所用的代表字母也应遵循一定的规则：泵和空压机 P ；执行元件 A ；原动机 M ；传感器 S ；阀 V ；其他元件 Z（或用除上面提到的其他字母）。（ 8 ）换向阀的接口为便于接线应进行标号，标号应符合一定的规则。一、气动系统回路的识读二、方向控制阀的工作原理及结构2 ）换向阀（ 3）气压操纵控制换向阀（ 4）电磁操纵控制换向阀（ 2）机械操纵控制换向阀（ 1 ）人力操纵控制换向阀二、方向控制阀的工作原理及结构3 ）换向阀的控制方式图形符号二、方向控制阀的工作原理及结构二、方向控制阀的工作原理及结构4 ）换向阀的表示方法技能目标1. 能掌握双压阀和梭阀工作原理及结构；2. 能完成板材成形装置气动回路设计与仿真。1. 双压阀的结构和工作原理双压阀工作原理及实物图（ a ）工作原理（ b ）实物图2. 梭阀的结构和工作原理梭阀的工作原理及实物图（ a ）工作原理（ b ）实物图讨论：任务实施板材成形装置气动 回路设计与仿真。课外思考技能目标1. 能掌握节流阀、单向节流阀、快速排气阀的工作原理、结构及正确使用的方法；2.能完成木材切断装置气动回路设计与仿真和工件摆正装置气动回路设计...
