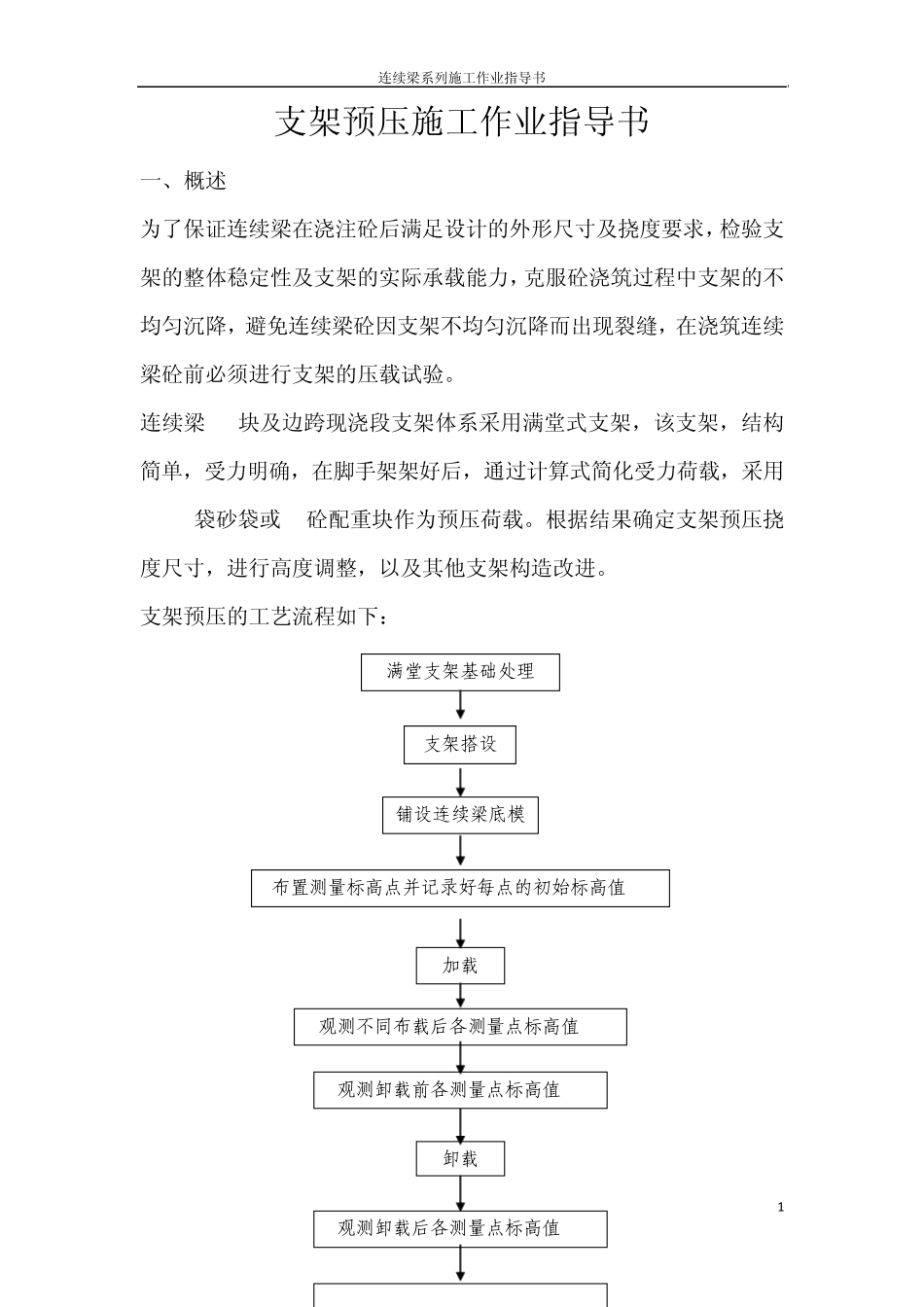

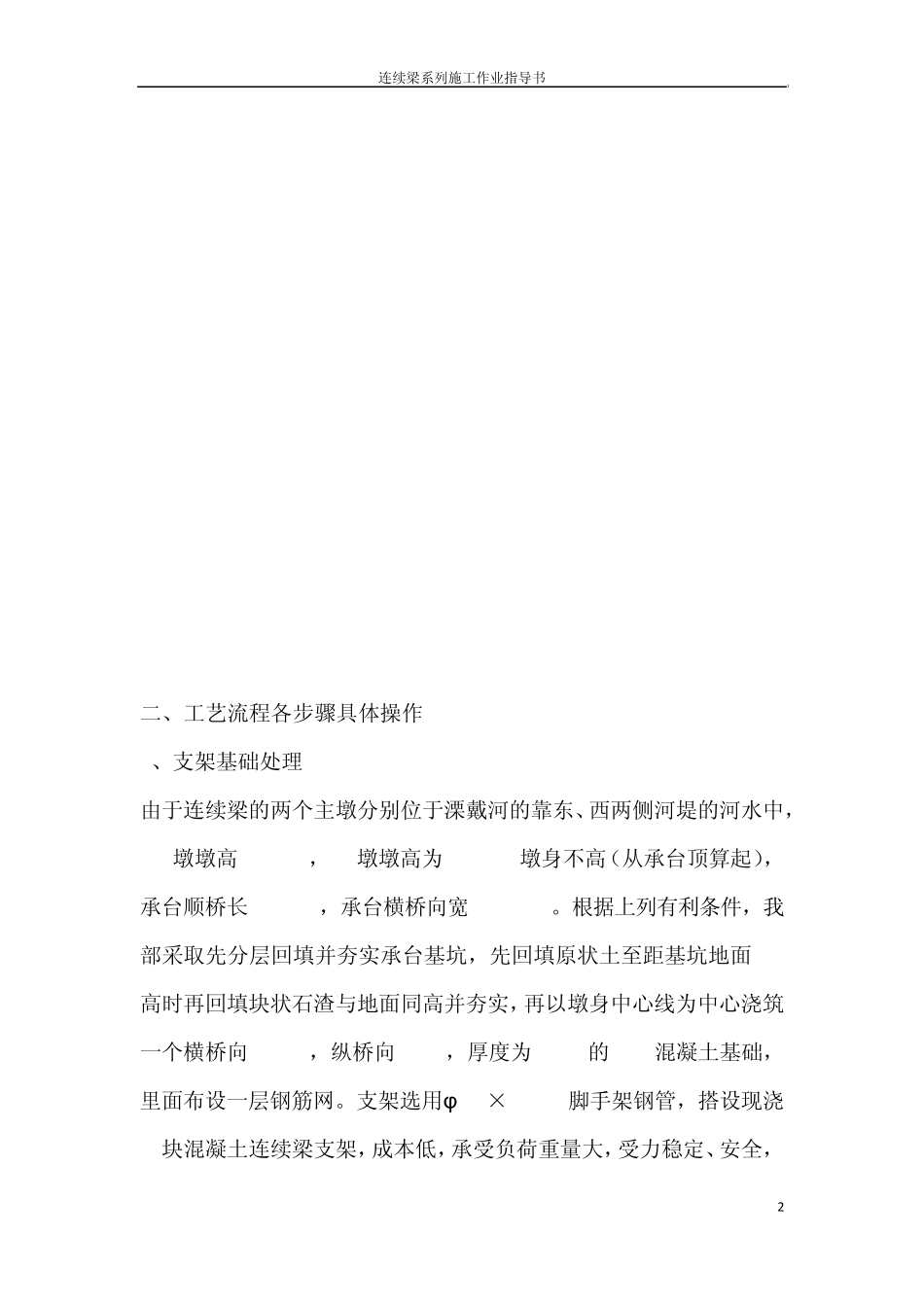

连续梁系列施工作业指导书 1 满堂支架基础处理 观测卸载后各测量点标高值H4 观测不同布载后各测量点标高值H2 卸载 布置测量标高点并记录好每点的初始标高值H1 观测卸载前各测量点标高值H3 加载 支架搭设 铺设连续梁底模 支架预压施工作业指导书 一、概述 为了保证连续梁在浇注砼后满足设计的外形尺寸及挠度要求，检验支架的整体稳定性及支架的实际承载能力，克服砼浇筑过程中支架的不均匀沉降，避免连续梁砼因支架不均匀沉降而出现裂缝，在浇筑连续梁砼前必须进行支架的压载试验。 连续梁0#块及边跨现浇段支架体系采用满堂式支架，该支架，结构简单，受力明确，在脚手架架好后，通过计算式简化受力荷载，采用1.5t/袋砂袋或 4砼配重块作为预压荷载。根据结果确定支架预压挠度尺寸，进行高度调整，以及其他支架构造改进。 支架预压的工艺流程如下： 连续梁系列施工作业指导书 2 二、工艺流程各步骤具体操作 1、支架基础处理 由于连续梁的两个主墩分别位于溧戴河的靠东、西两侧河堤的河水中，21#墩墩高9.267m，22#墩墩高为9.525m墩身不高（从承台顶算起），承台顺桥长L=8.9m，承台横桥向宽B=12.2m。根据上列有利条件，我部采取先分层回填并夯实承台基坑，先回填原状土至距基坑地面2m高时再回填块状石渣与地面同高并夯实，再以墩身中心线为中心浇筑一个横桥向12.5m，纵桥向9.5m，厚度为30cm的C30混凝土基础，里面布设一层钢筋网。支架选用φ 48×3.0mm脚手架钢管，搭设现浇0#块混凝土连续梁支架，成本低，承受负荷重量大，受力稳定、安全，连续梁系列施工作业指导书 3 施工方便，故选用该方案。该连续梁0#梁段长9m，宽为12m，顶板厚度40cm，腹板厚度80cm，底板厚度74～80cm，中间部分梁高为4.35m，与1号块相接部分梁高为3.991m，0号块重量为363t，混凝土139.6m3。采用满堂红支架法一次浇筑成型。 2、支架搭设 支架结构形式如下：按支架处荷载大小，进行支架间距调整，横桥向12.2m范围内的立杆间距为30~60cm之间共 27排，腹板下加密为30cm，纵桥向 9m范围内部位的立杆间距为40~60cm之间供 18排。在高度方向每间隔 0.6m设置一排纵、横向连接脚手钢管，使所有立杆联成整体，如图 7-6（横桥向支架布置图）。为确保支架的整体稳定性，每根立杆下端均设定方形立杆垫座，并在支架结构中用斜撑加固，纵桥向和横桥向斜撑均为每 5排立杆布置一排，斜撑布置的角度控制在45～60度之间。图一（支架布置图），支架验算计算见 14.1结...
