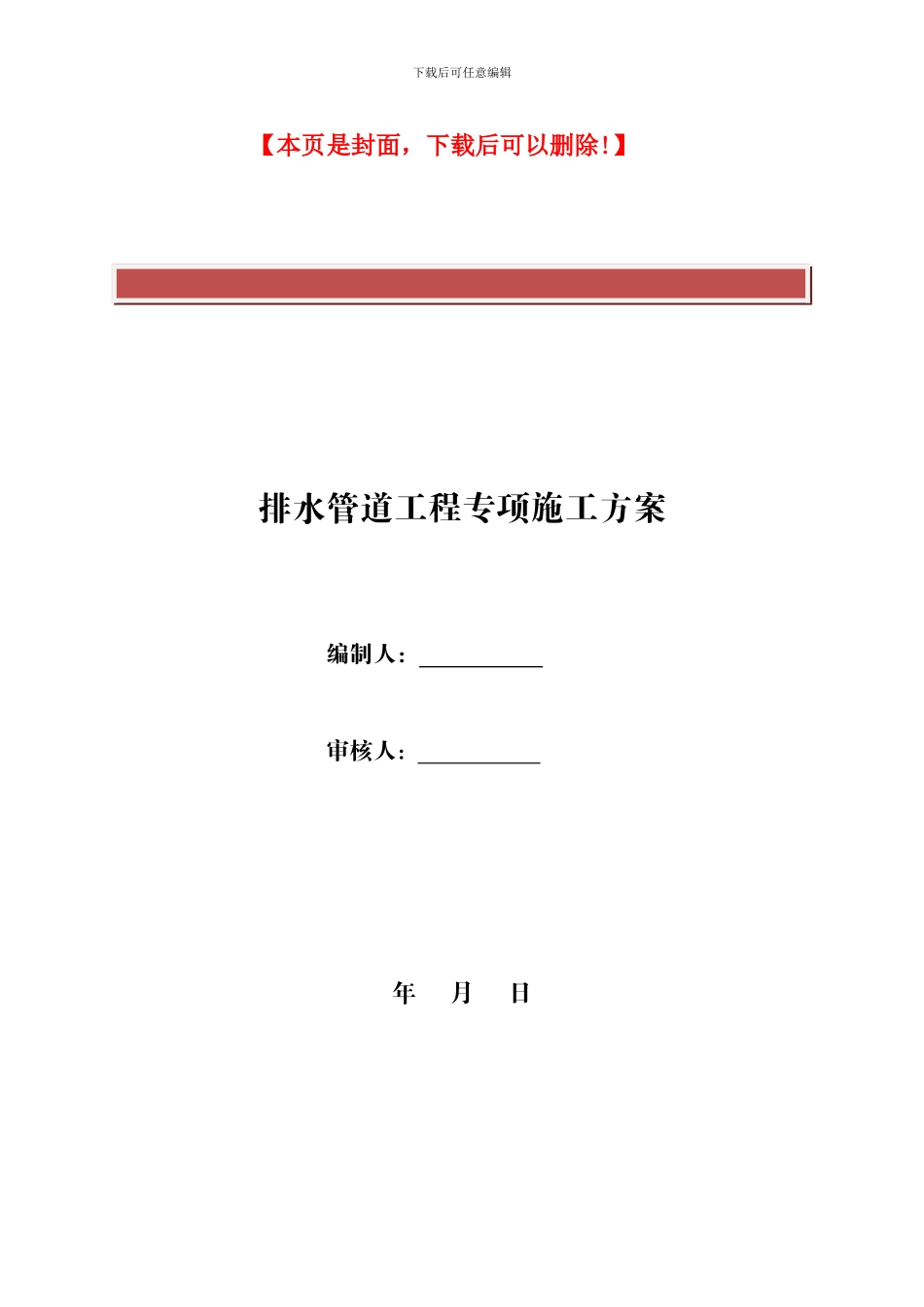

下载后可任意编辑【本页是封面，下载后可以删除

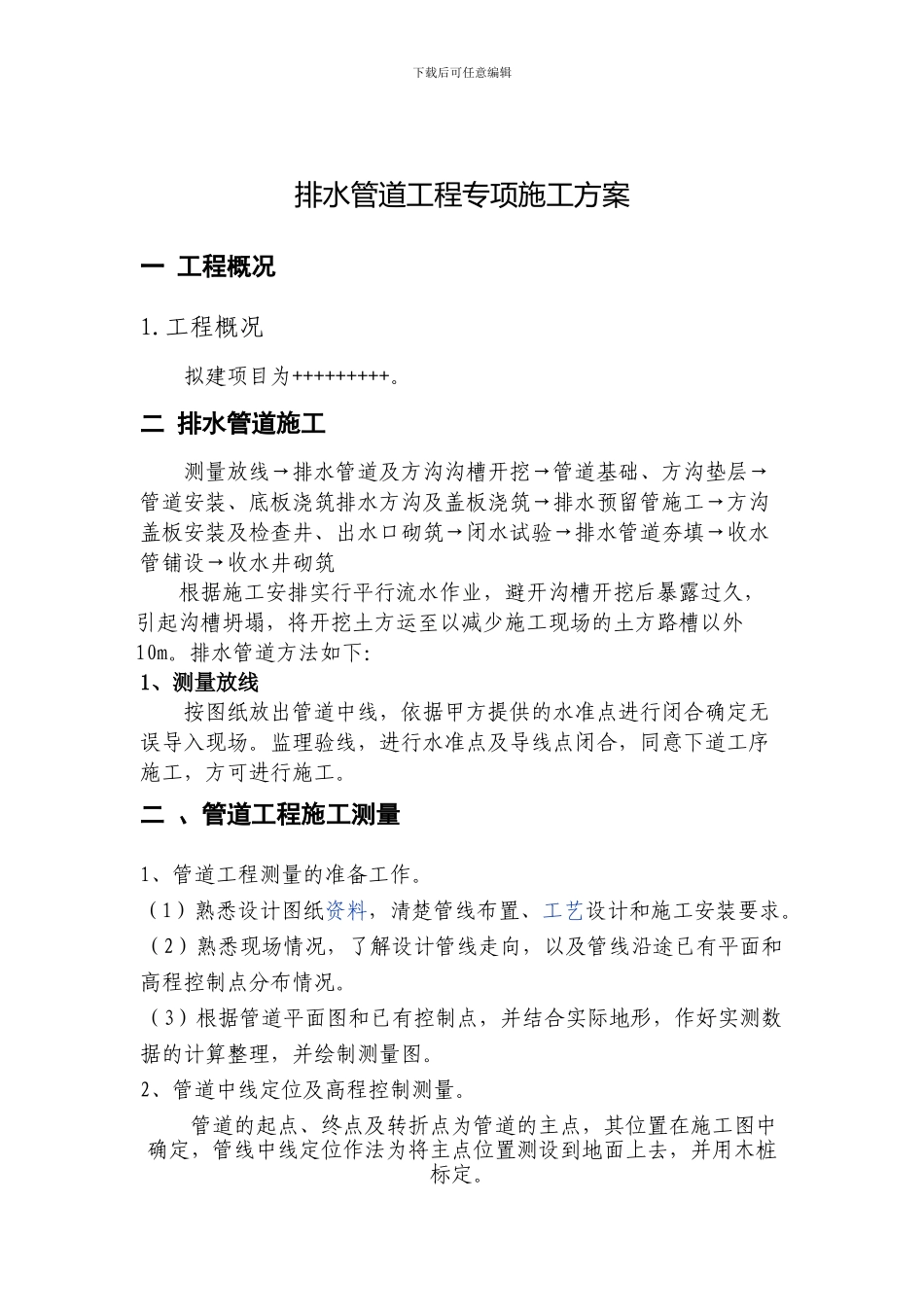

】排水管道工程专项施工方案 编制人： 审核人： 年 月 日 下载后可任意编辑 排水管道工程专项施工方案 一 工程概况1
工程概况拟建项目为+++++++++
二 排水管道施工测量放线→排水管道及方沟沟槽开挖→管道基础、方沟垫层→管道安装、底板浇筑排水方沟及盖板浇筑→排水预留管施工→方沟盖板安装及检查井、出水口砌筑→闭水试验→排水管道夯填→收水管铺设→收水井砌筑根据施工安排实行平行流水作业，避开沟槽开挖后暴露过久，引起沟槽坍塌，将开挖土方运至以减少施工现场的土方路槽以外10m
排水管道方法如下： 1、测量放线按图纸放出管道中线，依据甲方提供的水准点进行闭合确定无误导入现场
监理验线，进行水准点及导线点闭合，同意下道工序施工，方可进行施工
二 、管道工程施工测量1、管道工程测量的准备工作
（1）熟悉设计图纸资料，清楚管线布置、工艺设计和施工安装要求
（2）熟悉现场情况，了解设计管线走向，以及管线沿途已有平面和高程控制点分布情况
（3）根据管道平面图和已有控制点，并结合实际地形，作好实测数据的计算整理，并绘制测量图
2、管道中线定位及高程控制测量
管道的起点、终点及转折点为管道的主点，其位置在施工图中确定，管线中线定位作法为将主点位置测设到地面上去，并用木桩标定
下载后可任意编辑（1）管道中线定位 管线走向与抗滑桩、支墩中心线平行
这时管线是在现场直接选定或在大比例尺地形图上设计时，根据地物的关系来确定主点的位置，于此根据设计提供的关系数据，进行管线定位
如现场无适当控制点可资利用，可沿管线近处布设控制导线
管线定位时，最常采纳极坐标法与角度交会法
其测角精度一般可采纳 30″，量距精度为 1/5000，并应分别计算测设点的点位误差
管线的起止点、转折点在地面
