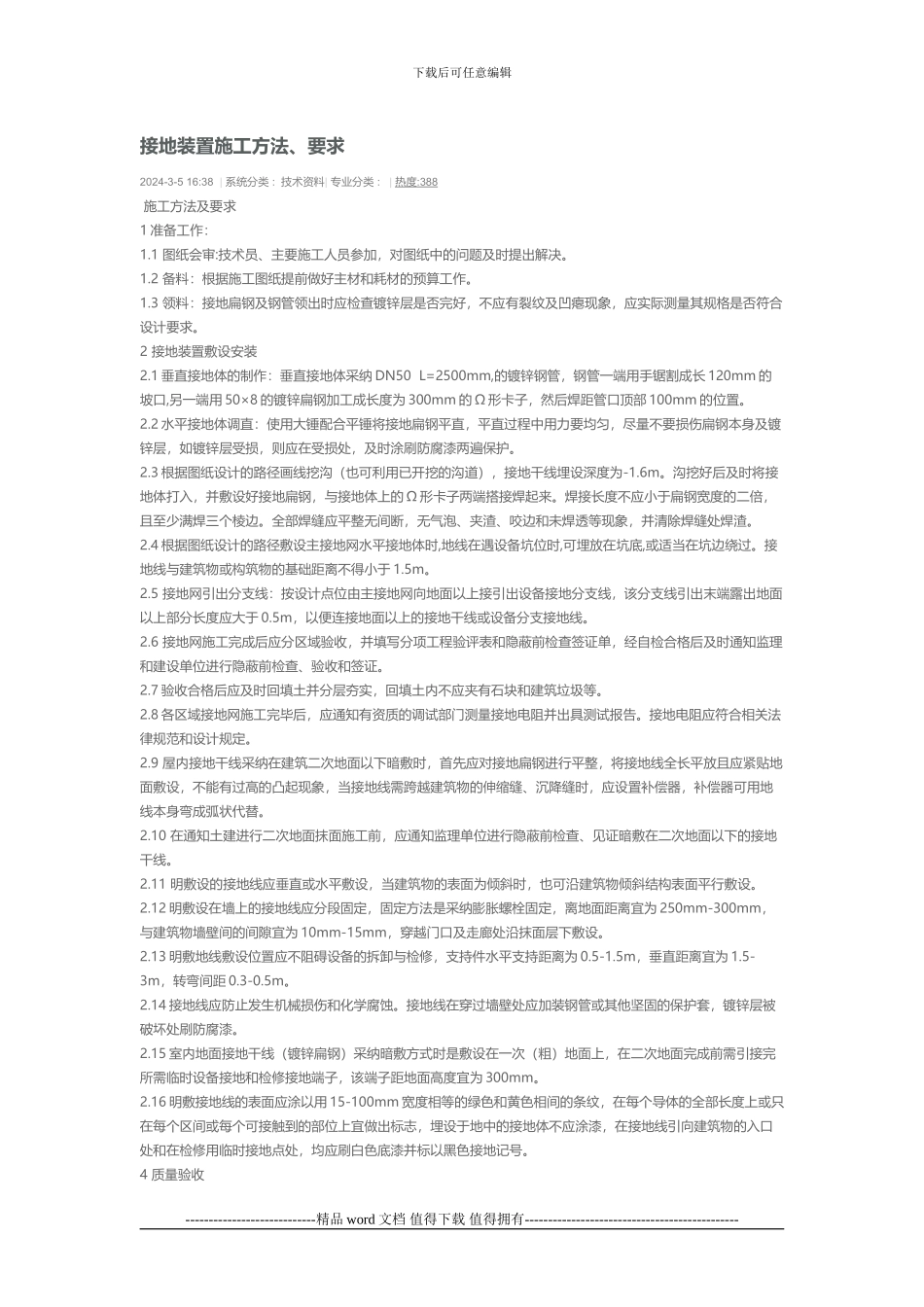

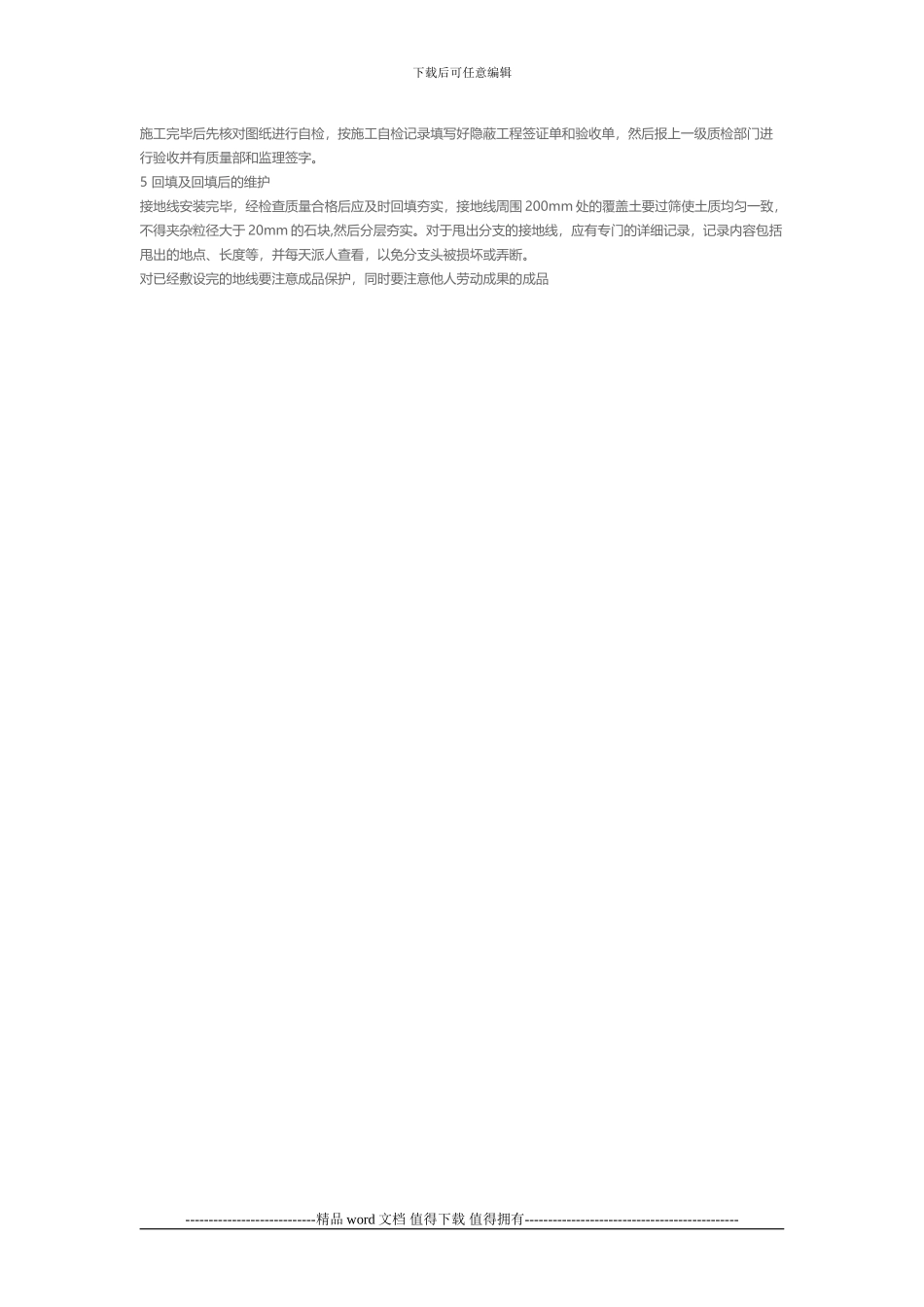

接地装置施工方法、要求VIP免费

下载后可任意编辑接地装置施工方法、要求2024-3-5 16:38 | 系统分类 : 技术资料| 专业分类 : | 热度 :388 施工方法及要求1 准备工作：1.1 图纸会审:技术员、主要施工人员参加，对图纸中的问题及时提出解决。1.2 备料：根据施工图纸提前做好主材和耗材的预算工作。1.3 领料：接地扁钢及钢管领出时应检查镀锌层是否完好，不应有裂纹及凹瘪现象，应实际测量其规格是否符合设计要求。2 接地装置敷设安装2.1 垂直接地体的制作：垂直接地体采纳 DN50 L=2500mm,的镀锌钢管，钢管一端用手锯割成长 120mm 的坡口,另一端用 50×8 的镀锌扁钢加工成长度为 300mm 的 Ω 形卡子，然后焊距管口顶部 100mm 的位置。2.2 水平接地体调直：使用大锤配合平锤将接地扁钢平直，平直过程中用力要均匀，尽量不要损伤扁钢本身及镀锌层，如镀锌层受损，则应在受损处，及时涂刷防腐漆两遍保护。2.3 根据图纸设计的路径画线挖沟（也可利用已开挖的沟道），接地干线埋设深度为-1.6m。沟挖好后及时将接地体打入，并敷设好接地扁钢，与接地体上的 Ω 形卡子两端搭接焊起来。焊接长度不应小于扁钢宽度的二倍，且至少满焊三个棱边。全部焊缝应平整无间断，无气泡、夹渣、咬边和未焊透等现象，并清除焊缝处焊渣。2.4 根据图纸设计的路径敷设主接地网水平接地体时,地线在遇设备坑位时,可埋放在坑底,或适当在坑边绕过。接地线与建筑物或构筑物的基础距离不得小于 1.5m。2.5 接地网引出分支线：按设计点位由主接地网向地面以上接引出设备接地分支线，该分支线引出末端露出地面以上部分长度应大于 0.5m，以便连接地面以上的接地干线或设备分支接地线。2.6 接地网施工完成后应分区域验收，并填写分项工程验评表和隐蔽前检查签证单，经自检合格后及时通知监理和建设单位进行隐蔽前检查、验收和签证。 2.7 验收合格后应及时回填土并分层夯实，回填土内不应夹有石块和建筑垃圾等。2.8 各区域接地网施工完毕后，应通知有资质的调试部门测量接地电阻并出具测试报告。接地电阻应符合相关法律规范和设计规定。2.9 屋内接地干线采纳在建筑二次地面以下暗敷时，首先应对接地扁钢进行平整，将接地线全长平放且应紧贴地面敷设，不能有过高的凸起现象，当接地线需跨越建筑物的伸缩缝、沉降缝时，应设置补偿器，补偿器可用地线本身弯成弧状代替。2.10 在通知土建进行二次地面抹面施工前，应通知监理单位进行隐蔽前检查、见证暗敷在二次地面以下的接地干线。...
