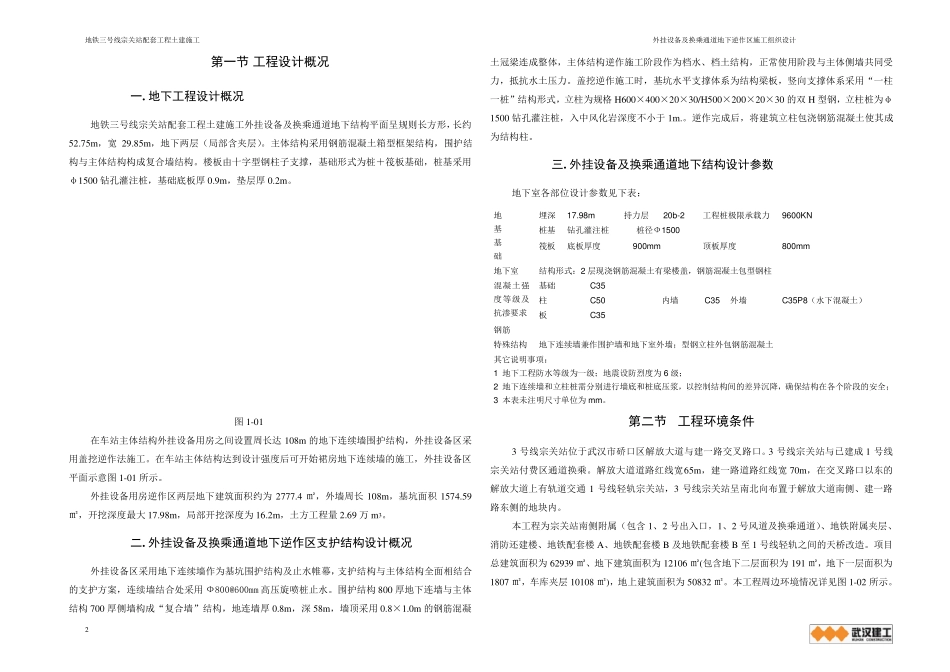

地铁三号线宗关站配套工程土建施工 外挂设备及换乘通道地下逆作区施工组织设计 1 第一章 工程概况及特点地 铁 三 号 线 宗 关 站 配 套 工 程 土 建 施 工 外 挂 设 备 及 换 乘 通 道 地 下 逆 作 区 施 工 组 织 设 计 2 第一节 工程设计概况 一. 地下工程设计概况 地 铁 三 号 线 宗 关 站 配 套 工 程 土 建 施 工 外 挂 设 备 及 换 乘 通 道 地 下 结 构 平 面 呈 规 则 长 方 形 ，长 约52.75m， 宽29.85m， 地 下 两 层 （ 局 部 含 夹 层 ）。 主 体 结 构 采 用 钢 筋 混 凝 土 箱 型 框 架 结 构 ， 围 护 结构 与 主 体 结 构 构 成 复 合 墙 结 构 。 楼 板 由 十 字 型 钢 柱 子 支 撑 ， 基 础 形 式 为 桩 ＋ 筏 板 基 础 ， 桩 基 采 用φ 1500 钻 孔 灌 注 桩 ， 基 础 底 板 厚 0.9m， 垫 层 厚 0.2m。 图 1-01 在 车 站 主 体 结 构 外 挂 设 备 用 房 之 间 设 置 周 长 达 108m 的 地 下 连 续 墙 围 护 结 构 ， 外 挂 设 备 区 采用 盖 挖 逆 作 法 施 工 。 在 车 站 主 体 结 构 达 到 设 计 强 度 后 可 开 始 裙 房 地 下 连 续 墙 的 施 工 ， 外 挂 设 备 区平 面 示 意 图 1-01 所 示 。 外 挂 设 备 用 房 逆 作 区 两 层 地 下 建 筑 面 积 约 为2777.4 ㎡ ， 外 墙 周 长108m， 基 坑 面 积1574.59㎡ ， 开 挖 深 度 最 大17.98m， 局 部 开 挖 深 度 为 16.2m， 土 方 工 程 量2.69 万m3。 二. 外挂设备及换乘通道地下逆作区支护结构设计概况 外 挂 设 备 区 采 用 地 下 连 续 墙 作 为 基 坑 围 护 结 构 及 止水帷幕， 支 护 结 构 与 主 体 结 构 全面 相结 合的 支 护 方 案， 连 续 墙 结 合 处采 用 Ф800@600mm 高压旋喷桩 止水。 围 护 结 构 800 厚 地 下 连 墙 与 主 体结 构 700 厚 侧墙 构 成 “复 合 墙 ”结 构 ， 地 连 墙 厚 0.8m， 深 58m， 墙 顶采 用 0.8×1.0m 的 钢 筋 混 凝土 冠梁连 成 整体 ， 主 体 结 构 逆 作 施 工 阶段作 为 档...
