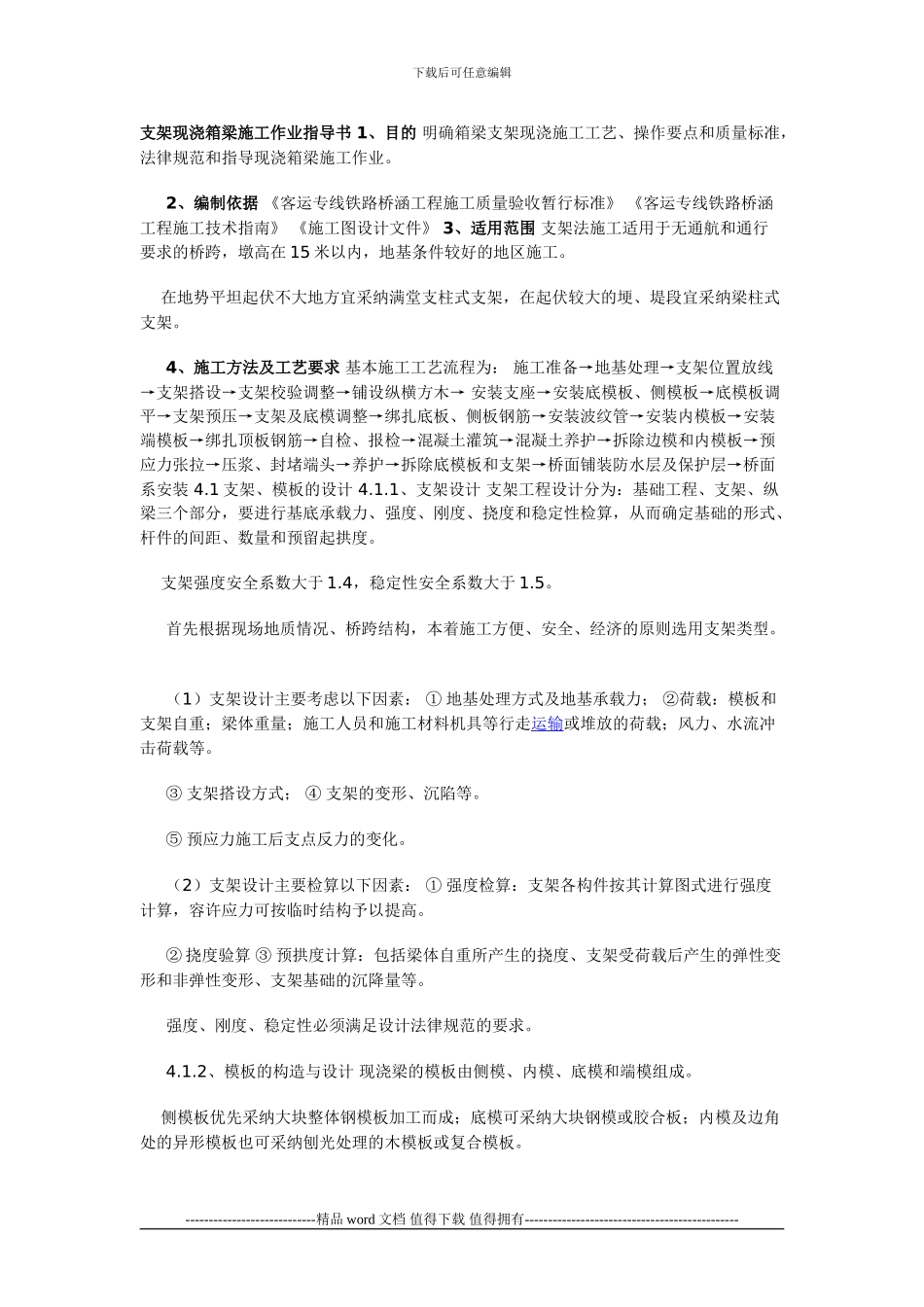

下载后可任意编辑支架现浇箱梁施工作业指导书 1、目的 明确箱梁支架现浇施工工艺、操作要点和质量标准，法律规范和指导现浇箱梁施工作业。 2、编制依据 《客运专线铁路桥涵工程施工质量验收暂行标准》 《客运专线铁路桥涵工程施工技术指南》 《施工图设计文件》 3、适用范围 支架法施工适用于无通航和通行要求的桥跨，墩高在 15 米以内，地基条件较好的地区施工。 在地势平坦起伏不大地方宜采纳满堂支柱式支架，在起伏较大的埂、堤段宜采纳梁柱式支架。 4、施工方法及工艺要求 基本施工工艺流程为： 施工准备→地基处理→支架位置放线→支架搭设→支架校验调整→铺设纵横方木→ 安装支座→安装底模板、侧模板→底模板调平→支架预压→支架及底模调整→绑扎底板、侧板钢筋→安装波纹管→安装内模板→安装端模板→绑扎顶板钢筋→自检、报检→混凝土灌筑→混凝土养护→拆除边模和内模板→预应力张拉→压浆、封堵端头→养护→拆除底模板和支架→桥面铺装防水层及保护层→桥面系安装 4.1 支架、模板的设计 4.1.1、支架设计 支架工程设计分为：基础工程、支架、纵梁三个部分，要进行基底承载力、强度、刚度、挠度和稳定性检算，从而确定基础的形式、杆件的间距、数量和预留起拱度。 支架强度安全系数大于 1.4，稳定性安全系数大于 1.5。 首先根据现场地质情况、桥跨结构，本着施工方便、安全、经济的原则选用支架类型。 （1）支架设计主要考虑以下因素： ① 地基处理方式及地基承载力； ②荷载：模板和支架自重；梁体重量；施工人员和施工材料机具等行走运输或堆放的荷载；风力、水流冲击荷载等。 ③ 支架搭设方式； ④ 支架的变形、沉陷等。 ⑤ 预应力施工后支点反力的变化。 （2）支架设计主要检算以下因素： ① 强度检算：支架各构件按其计算图式进行强度计算，容许应力可按临时结构予以提高。 ② 挠度验算 ③ 预拱度计算：包括梁体自重所产生的挠度、支架受荷载后产生的弹性变形和非弹性变形、支架基础的沉降量等。 强度、刚度、稳定性必须满足设计法律规范的要求。 4.1.2、模板的构造与设计 现浇梁的模板由侧模、内模、底模和端模组成。 侧模板优先采纳大块整体钢模板加工而成；底模可采纳大块钢模或胶合板；内模及边角处的异形模板也可采纳刨光处理的木模板或复合模板。 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任...
