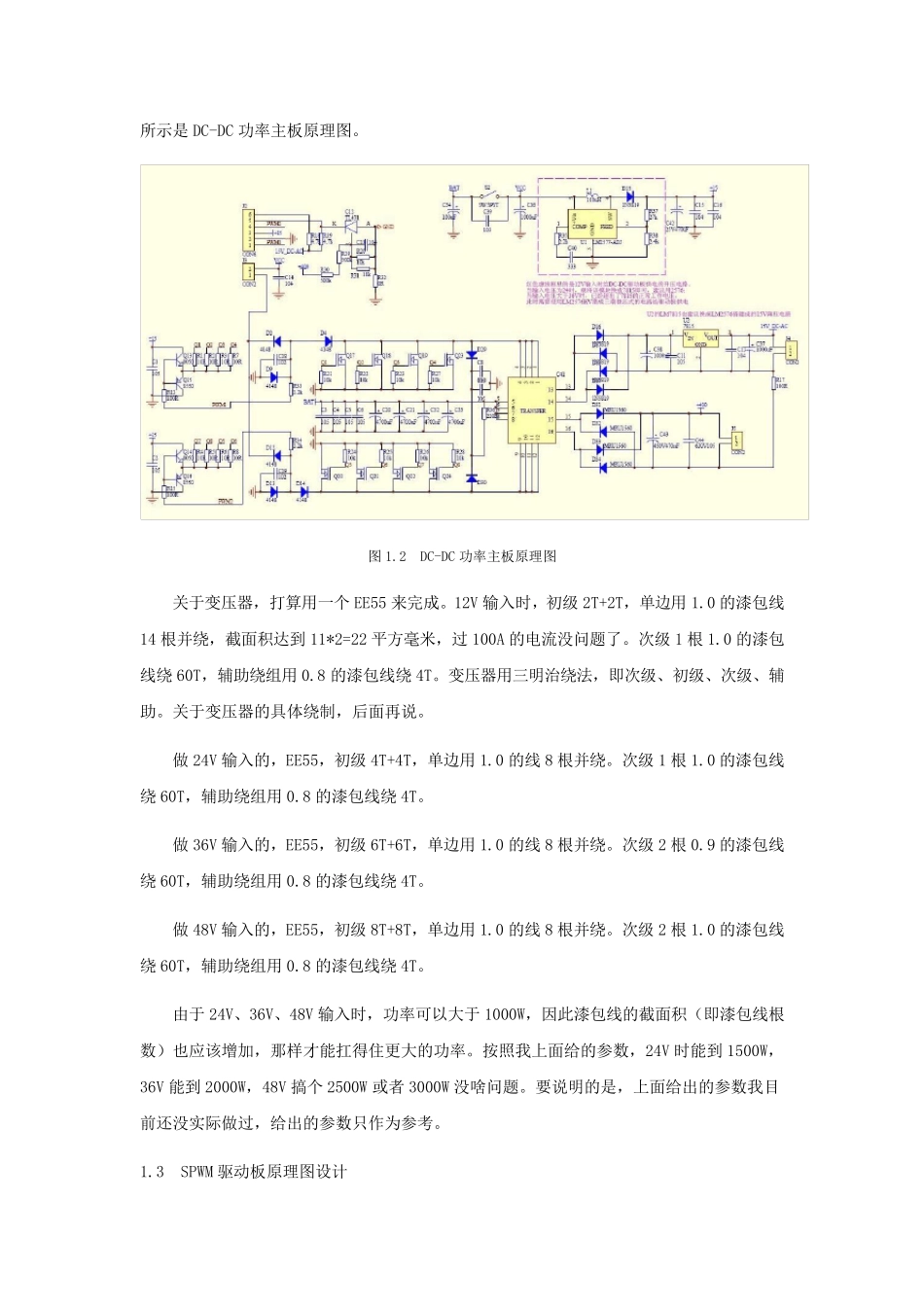

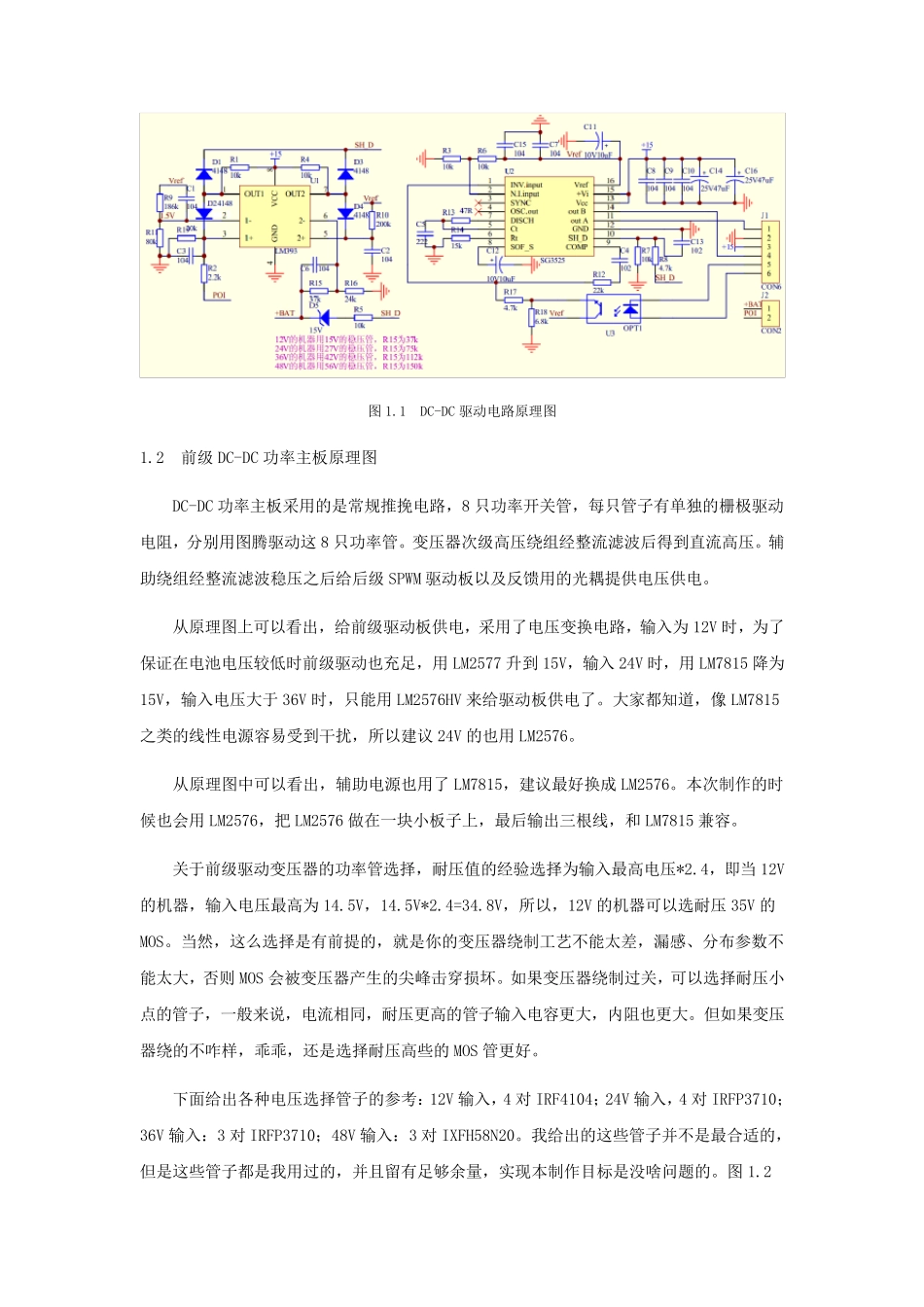

通用纯正弦波逆变器制作 概述 本逆变器的PCB 设计成12V、24V、36V、48V 这几种输入电压通用。制作样机是 12V 输入，输出功率达到 1000W 功率时，可以连续长时间工作。 该逆变器可应用于光伏等新能源，也可应用于车载供电，作为野外应急电源，还可以作为家用，即停电时使用蓄电池给家用电器供电。使用方便，并且本逆变器空载小，效率高，节能环保。 设计目标 1、PCB 板对 12V、24V、36V、48V 低压直流输入通用； 2、制作样机在 12V 输入时可长时间带载 1000W； 3、12V 输入时最高效率大于 90%； 4、短路保护灵敏，可长时间短路输出而不损坏机器。 逆变器主要分为设计、制作、调试、总结四部分。下面一部分一部分的展现。 第一部分 设计 1.1 前级 DC-DC 驱动原理图 DC-DC 驱动芯片使用SG3525，关于该芯片的具体情况就不多介绍了。其外围电路按照pdf 里面的典型应用搭起来就OK。震荡元件Rt=15k，Ct=222 时，震荡频率在 21.5KHz 左右。用20KHz 左右的频率较好，开关损耗小，整流管的压力也小些，有 利 于效率的提 高。不过 频率低，不利 于器件的小型化 ，高压直流纹 波稍 大些。 电池欠 压保护，过 压保护以及 过 流保护在 DC-DC 驱动上 实 现。用比 较器搭成自 锁 电路，比 较器输出作用于 SG3525 的shut_down 引 脚 即可。保护电路均 是比 较器搭建 的常 规 电路。DC-DC 驱动部分使用了准 闭 环，轻 载时，准 闭 环将 高压直流限 制在 380V 左右，一旦 负 载加重 前级立 即进 入开环模 式 ，以最高效率运 行 。并且使用了光耦 隔 离 ，前级输入和 输出在电气上 是隔 离 开的，这样设计也是为了安 全 。如 图 1.1 所 示 ，是 DC-DC 驱动电路原理图。 图 1.1 DC-DC 驱 动 电 路 原 理 图 1.2 前 级 DC-DC 功 率 主 板 原 理 图 DC-DC 功 率 主 板 采 用 的 是 常 规 推 挽 电 路 ， 8 只 功 率 开 关 管 ， 每 只 管 子 有 单 独 的 栅 极 驱 动电 阻 ， 分 别 用 图 腾 驱 动 这 8 只 功 率 管 。 变 压 器 次 级 高 压 绕 组 经 整 流 滤 波 后 得 到 直 流 高 压 。 辅助 绕 组 经 整 流 滤 波 稳 压 之 后 给 后 级 SPWM 驱 动 板 以 及 反 馈 用 的 光 耦 提 供 电 压 供 电 。 从 原 理 图 ...
