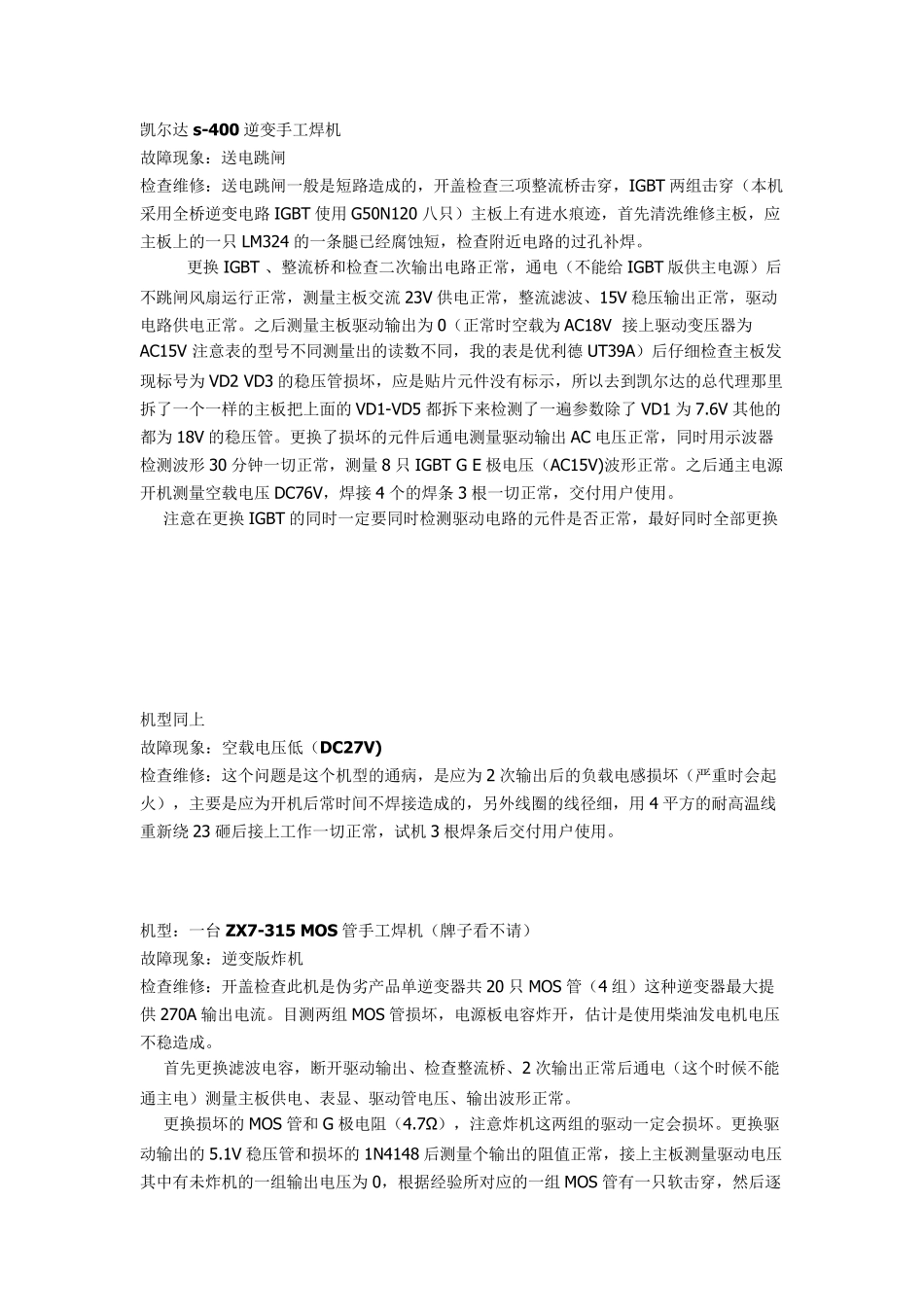

凯尔达s-400 逆变手工焊机 故障现象：送电跳闸 检查维修：送电跳闸一般是短路造成的，开盖检查三项整流桥击穿，IGBT 两组击穿（本机采用全桥逆变电路IGBT 使用G50N120 八只）主板上有进水痕迹，首先清洗维修主板，应主板上的一只LM324 的一条腿已经腐蚀短，检查附近电路的过孔补焊。 更换IGBT 、整流桥和检查二次输出电路正常，通电（不能给 IGBT 版供主电源）后不跳闸风扇运行正常，测量主板交流23V 供电正常，整流滤波、15V 稳压输出正常，驱动电路供电正常。之后测量主板驱动输出为 0（正常时空载为 AC18V 接上驱动变压器为AC15V 注意表的型号不同测量出的读数不同，我的表是优利德 UT39A）后仔细检查主板发现标号为 VD2 VD3 的稳压管损坏，应是贴片元件没有标示，所以去到凯尔达的总代理那里拆了一个一样的主板把上面的VD1-VD5 都拆下来检测了一遍参数除了 VD1 为 7.6V 其他的都为 18V 的稳压管。更换了损坏的元件后通电测量驱动输出 AC 电压正常，同时用示波器检测波形 30 分钟一切正常，测量 8 只IGBT G E 极电压（AC15V)波形正常。之后通主电源开机测量空载电压 DC76V，焊接 4 个的焊条3 根一切正常，交付用户使用。 注意在更换IGBT 的同时一定要同时检测驱动电路的元件是否正常，最好同时全部更换 机型同上 故障现象：空载电压低（DC27V) 检查维修：这个问题是这个机型的通病，是应为 2 次输出后的负载电感损坏（严重时会起火），主要是应为开机后常时间不焊接造成的，另外线圈的线径细，用4 平方的耐高温线重新绕 23 砸后接上工作一切正常，试机3 根焊条后交付用户使用。 机型：一台 ZX7-315 MOS 管手工焊机（牌子看不请） 故障现象：逆变版炸机 检查维修：开盖检查此机是伪劣产品单逆变器共 20 只MOS 管（4 组）这种逆变器最大提供 270A 输出电流。目测两组MOS 管损坏，电源板电容炸开，估计是使用柴油发电机电压不稳造成。 首先更换滤波电容，断开驱动输出、检查整流桥、2 次输出正常后通电（这个时候不能通主电）测量主板供电、表显、驱动管电压、输出波形正常。 更换损坏的MOS 管和 G 极电阻（4.7Ω），注意炸机这两组的驱动一定会损坏。更换驱动输出的5.1V 稳压管和损坏的1N4148 后测量个输出的阻值正常，接上主板测量驱动电压其中有未炸机的一组输出电压为 0，根据经验所对应的一组MOS 管有一只软击穿，然后逐个断开G 极电阻测量当断开到第3 只管子...
