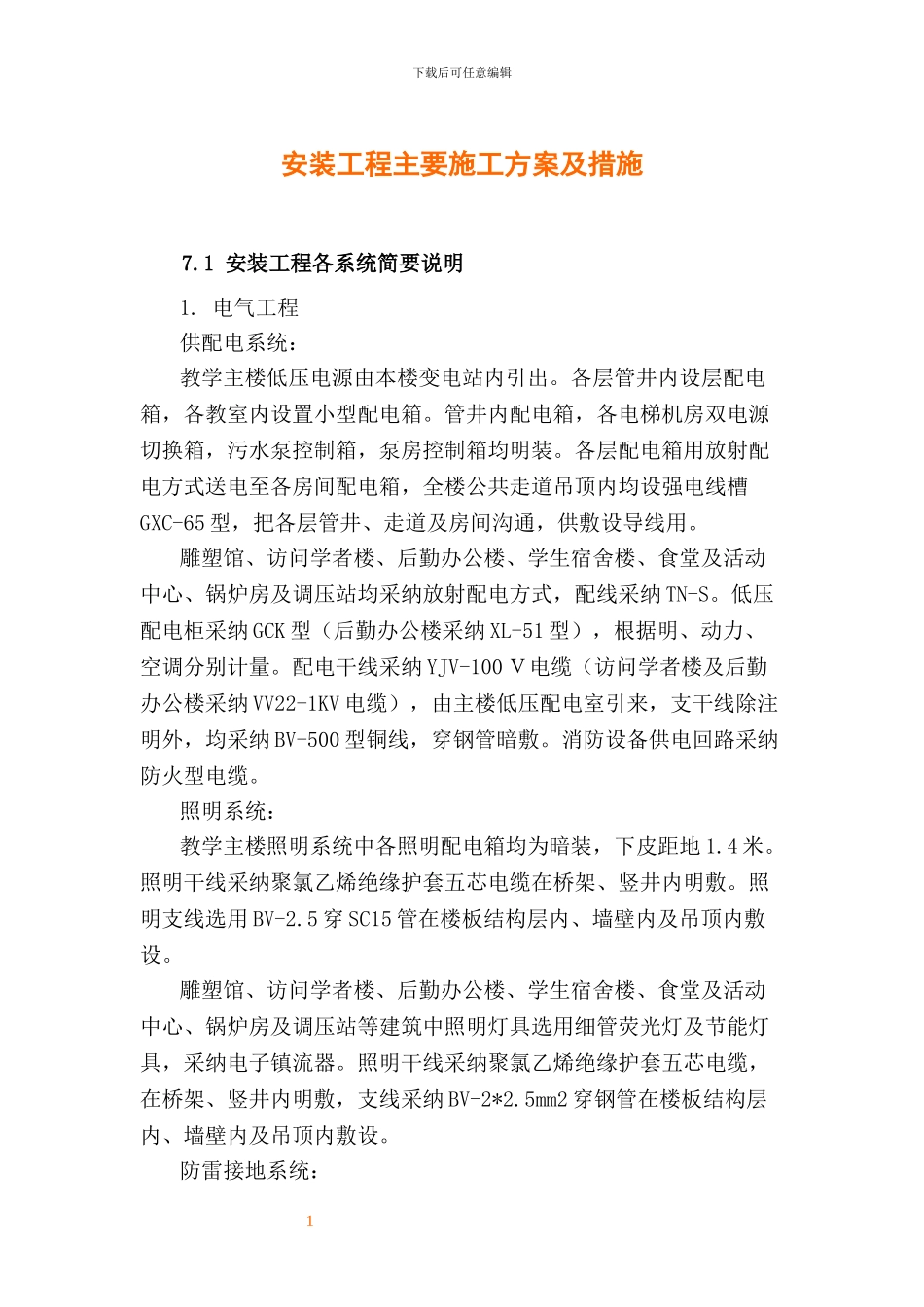

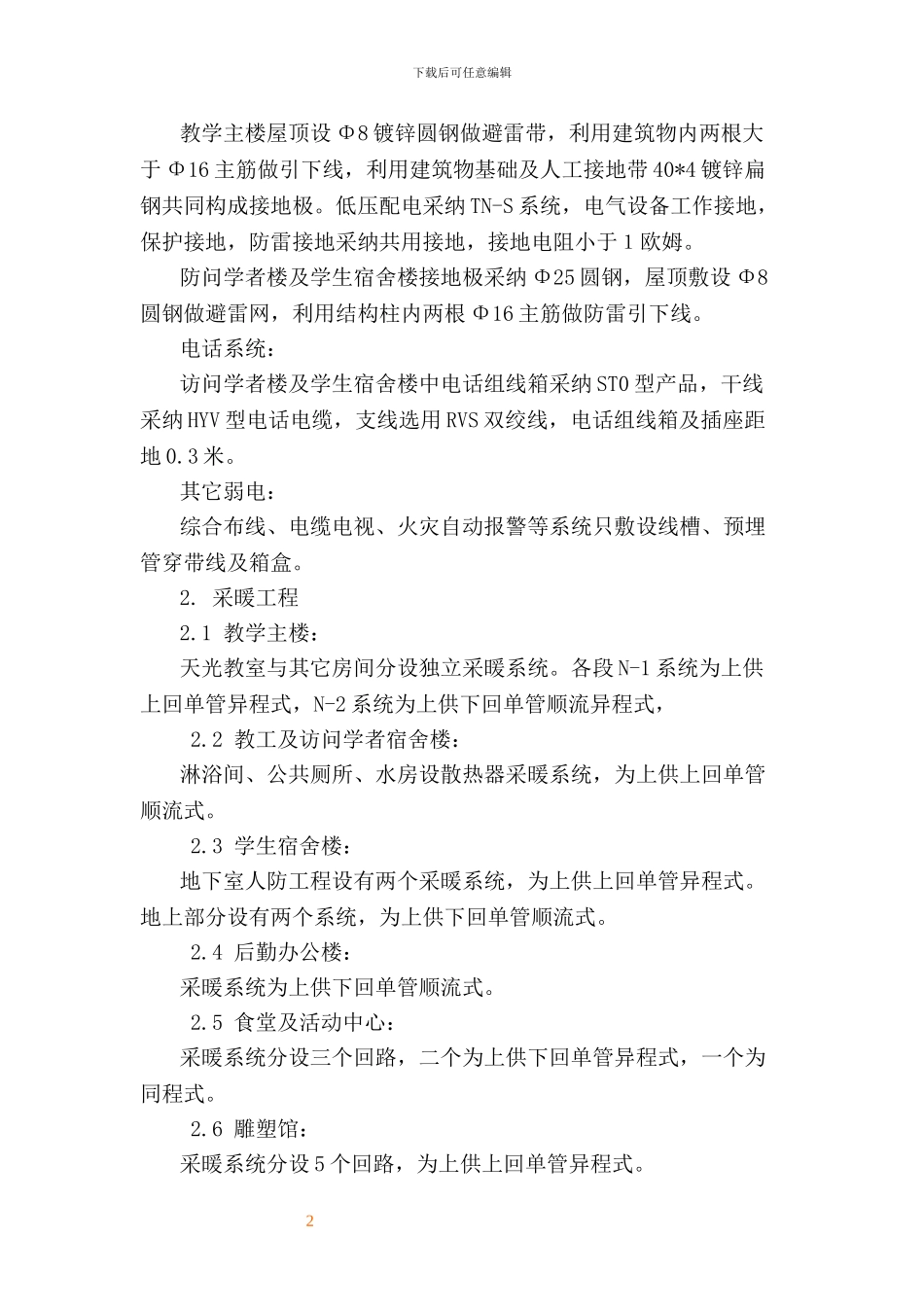

下载后可任意编辑安装工程主要施工方案及措施7.1 安装工程各系统简要说明1. 电气工程供配电系统:教学主楼低压电源由本楼变电站内引出。各层管井内设层配电箱,各教室内设置小型配电箱。管井内配电箱,各电梯机房双电源切换箱,污水泵控制箱,泵房控制箱均明装。各层配电箱用放射配电方式送电至各房间配电箱,全楼公共走道吊顶内均设强电线槽GXC-65 型,把各层管井、走道及房间沟通,供敷设导线用。雕塑馆、访问学者楼、后勤办公楼、学生宿舍楼、食堂及活动中心、锅炉房及调压站均采纳放射配电方式,配线采纳 TN-S。低压配电柜采纳 GCK 型(后勤办公楼采纳 XL-51 型),根据明、动力、空调分别计量。配电干线采纳 YJV-100 V电缆(访问学者楼及后勤办公楼采纳 VV22-1KV 电缆),由主楼低压配电室引来,支干线除注明外,均采纳 BV-500 型铜线,穿钢管暗敷。消防设备供电回路采纳防火型电缆。照明系统:教学主楼照明系统中各照明配电箱均为暗装,下皮距地 1.4 米。照明干线采纳聚氯乙烯绝缘护套五芯电缆在桥架、竖井内明敷。照明支线选用 BV-2.5 穿 SC15 管在楼板结构层内、墙壁内及吊顶内敷设。雕塑馆、访问学者楼、后勤办公楼、学生宿舍楼、食堂及活动中心、锅炉房及调压站等建筑中照明灯具选用细管荧光灯及节能灯具,采纳电子镇流器。照明干线采纳聚氯乙烯绝缘护套五芯电缆,在桥架、竖井内明敷,支线采纳 BV-2*2.5mm2 穿钢管在楼板结构层内、墙壁内及吊顶内敷设。防雷接地系统: 1下载后可任意编辑教学主楼屋顶设 Φ8 镀锌圆钢做避雷带,利用建筑物内两根大于 Φ16 主筋做引下线,利用建筑物基础及人工接地带 40*4 镀锌扁钢共同构成接地极。低压配电采纳 TN-S 系统,电气设备工作接地,保护接地,防雷接地采纳共用接地,接地电阻小于1欧姆。防问学者楼及学生宿舍楼接地极采纳 Φ25 圆钢,屋顶敷设 Φ8圆钢做避雷网,利用结构柱内两根 Φ16 主筋做防雷引下线。电话系统:访问学者楼及学生宿舍楼中电话组线箱采纳 ST0 型产品,干线采纳 HYV 型电话电缆,支线选用 RVS 双绞线,电话组线箱及插座距地 0.3 米。其它弱电:综合布线、电缆电视、火灾自动报警等系统只敷设线槽、预埋管穿带线及箱盒。2. 采暖工程2.1 教学主楼:天光教室与其它房间分设独立采暖系统。各段 N-1 系统为上供上回单管异程式,N-2 系统为上供下回单管顺流异程式, 2.2 教工及访问学者宿舍楼:淋浴间、公共厕所、水房设散热...
