教学楼脚手架施工方案VIP免费

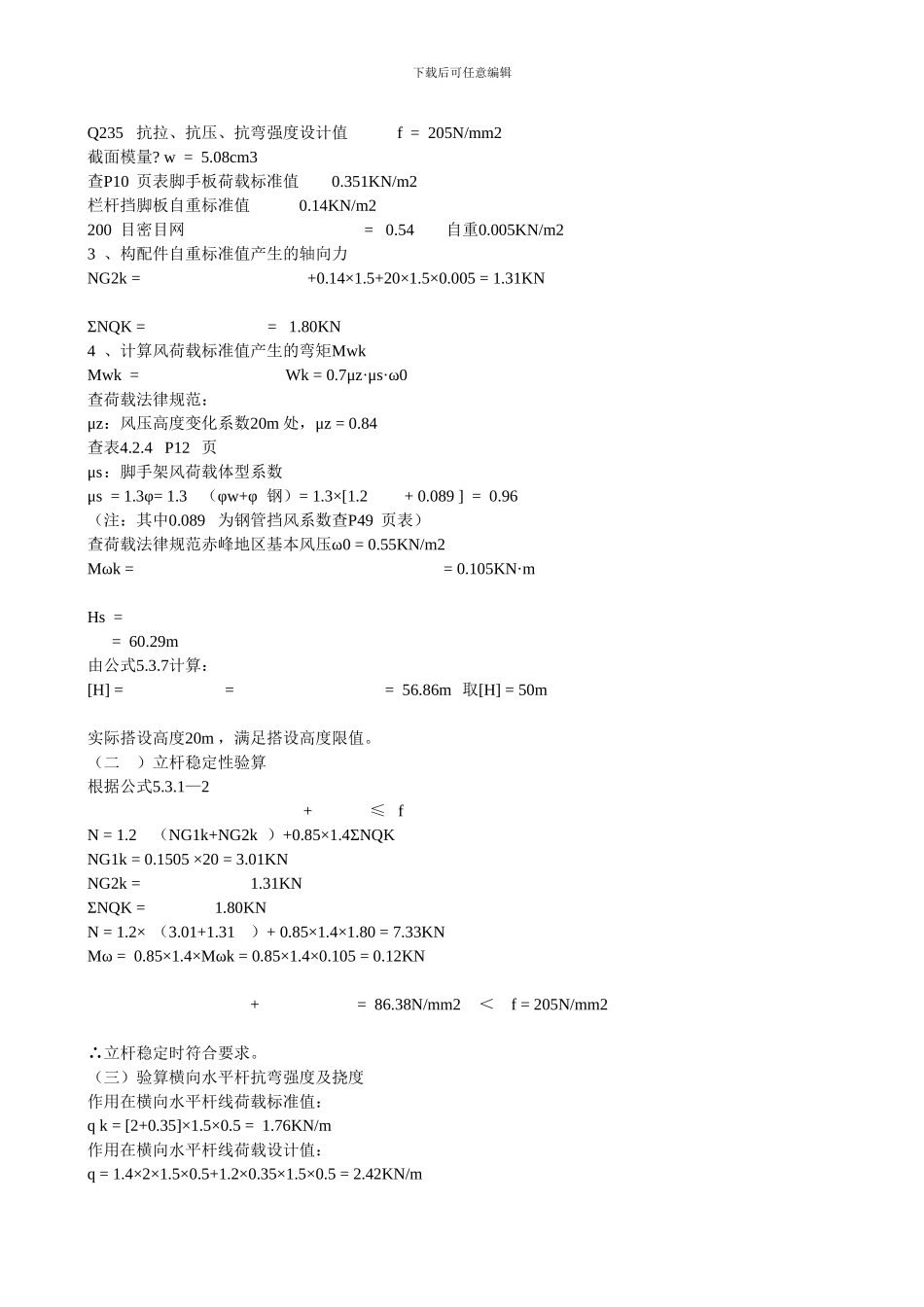

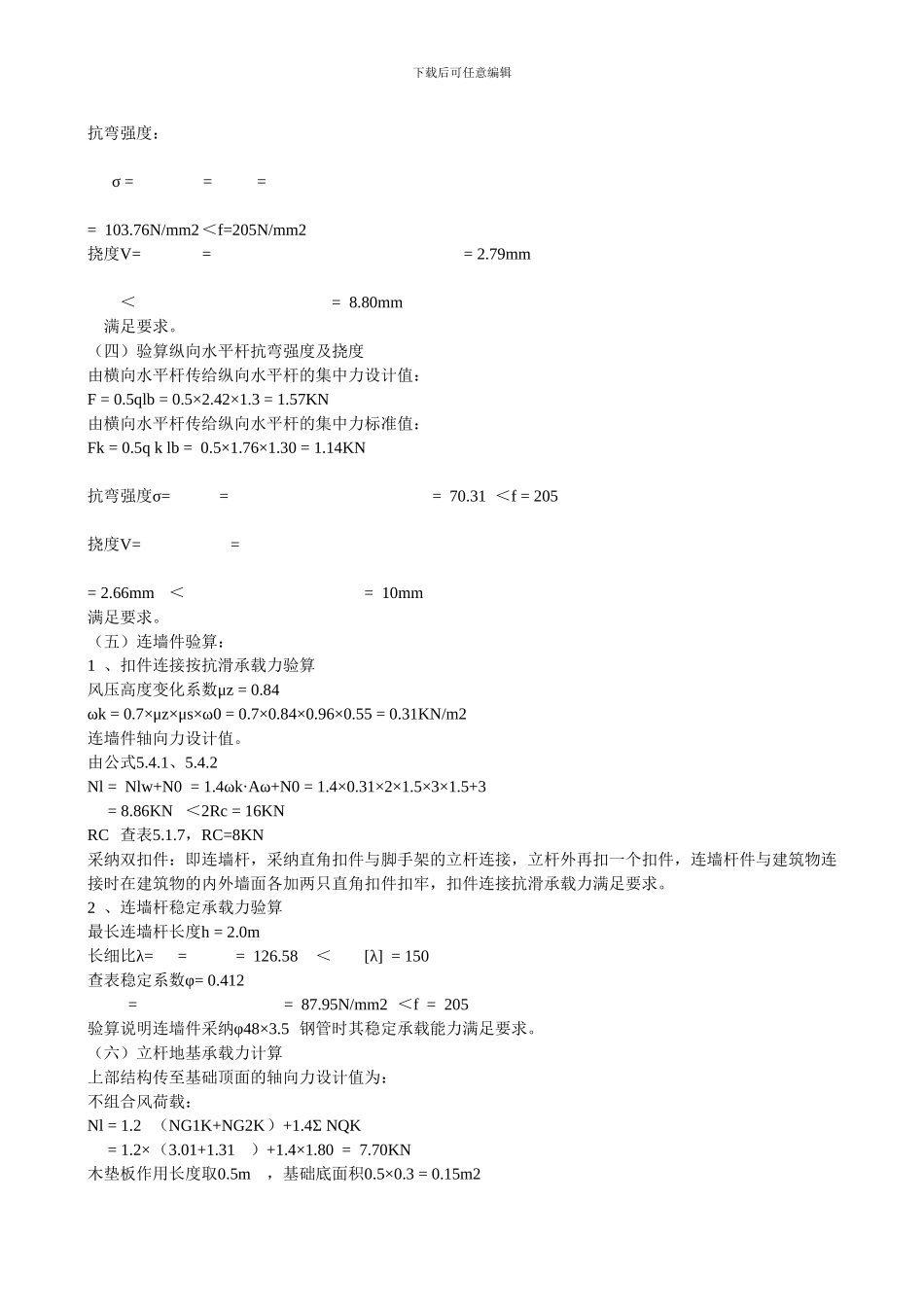

下载后可任意编辑脚手架施工方案一、编制依据1 、《建筑施工安全检查标准》JGJ59-99 。2 、《建筑施工高处作业安全技术法律规范》JGJ80-91 。3 、《建筑结构荷载法律规范》GB5009-2001 。4 、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001 。5 、内蒙古纺织工业学校1#—4# 教学楼施工图纸编号06—165— （01—04）。二、工程概况本工程建筑面积4018.8m2，为四层砖混结构。建筑物外围长度201.97m ，建筑物檐高14.85m，脚手架搭设高度16m.根据工程现场实际情况，选用密目式安全立网全封闭，落地扣件式钢管单排脚手架作为本工程外墙装修架子。三、材料材质和规格1 、钢管材质使用A3 焊接钢管，进场必须有出厂合格证，钢管规格采纳外径48mm ，壁厚3.5mm 。2 、扣件用 锻铸铁铸造的直角扣件，回转扣件和对接扣件。3 、脚手板采纳50厚、250 宽松木脚手板。4 、密目网选用大于2000目的安全立网。四、架体构造立杆纵距la = 1.5m 步距h = 1.5m立杆下用300×50木垫板通长铺设。地基土为粘土，回填分层夯实。铺三层木脚手板。连墙件的连墙杆同脚手架用双扣件连接，连墙件布置2 步3 跨。五、搭设尺寸设计校核（一）验算允许搭设高度根据公式 Hs = φ Af- ﹛ 1.2N G2K+0.8 5×1.4﹝∑ N QK+MWKφ A/W ﹞﹜ 1.2gk Hs=查附录表A—1 ，每米立杆承受结构自重标准值g k=0.1626KN/m1 、验算长细比：查表5.1.9容杆长细比[λ] = 230 k = 1查表5.3.3脚手架立杆长度计算系数 μ= 1.80查附录B 截面回转半径 i = 1.58cmλ= = = 170.89 ＜ [λ] = 230满足要求。2 、确定轴心受压稳定系数φ由5.3.3式取k=1.155得λ= = = 197查P51 页附录C φ=0.186查P50 页 立杆截面积 A=4.89cm2下载后可任意编辑Q235 抗拉、抗压、抗弯强度设计值 f = 205N/mm2截面模量? w = 5.08cm3查P10 页表脚手板荷载标准值 0.351KN/m2栏杆挡脚板自重标准值 0.14KN/m2200 目密目网 = 0.54 自重0.005KN/m23 、构配件自重标准值产生的轴向力NG2k = +0.14×1.5+20×1.5×0.005 = 1.31KN ΣNQK = = 1.80KN4 、计算风荷载标准值产生的弯矩MwkMwk = Wk = 0.7μz·μs·ω0查荷载法律规范：μz：风压高度变化系数20m 处，μz = 0.84查表4.2.4 P12 页μs：脚手架风荷载体型系数μs = 1.3φ= 1.3（φw+φ 钢）= 1.3×[1.2 + 0.089 ] = 0.96（注：其中0.089 为钢管挡风系数查P49 ...
