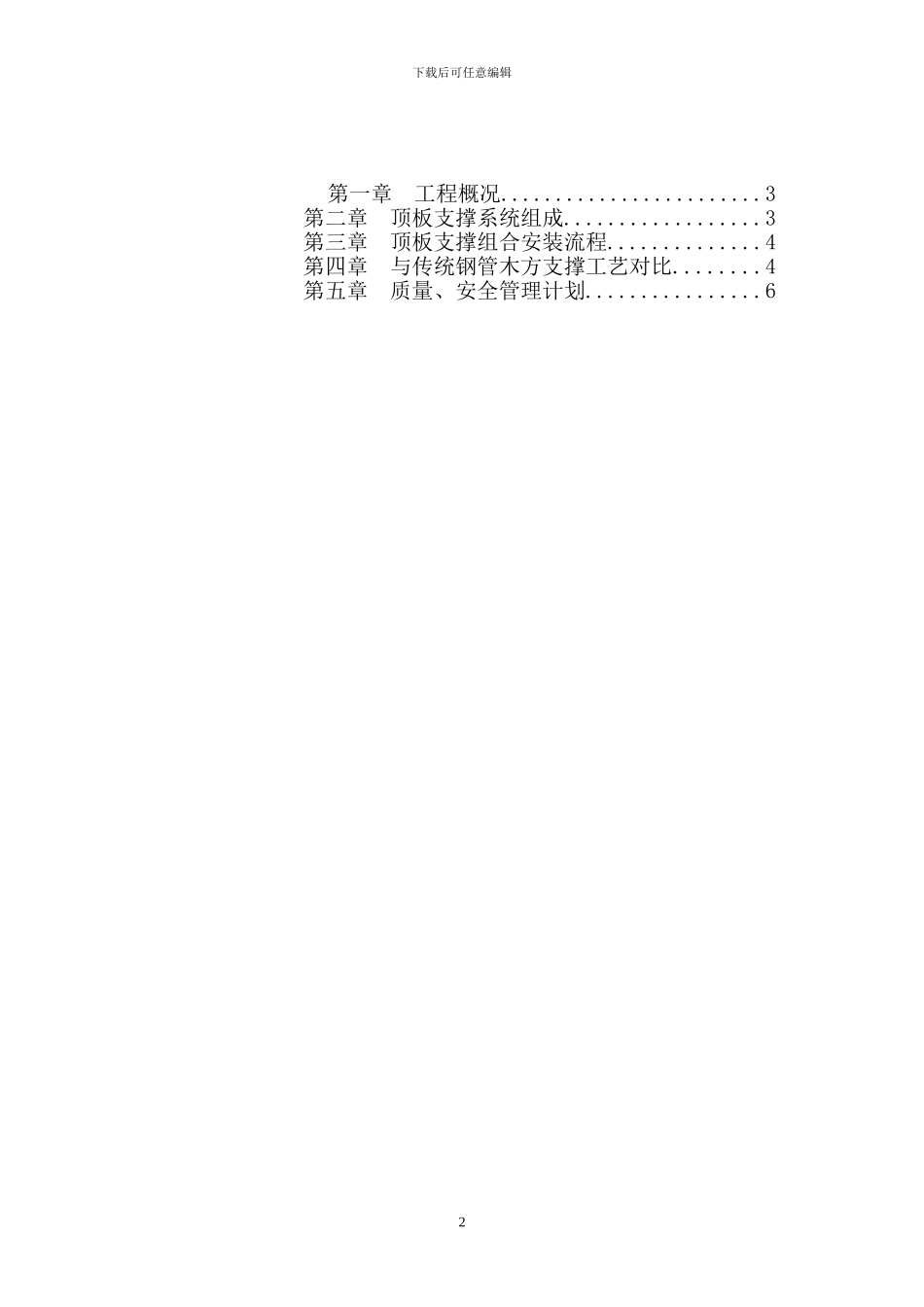

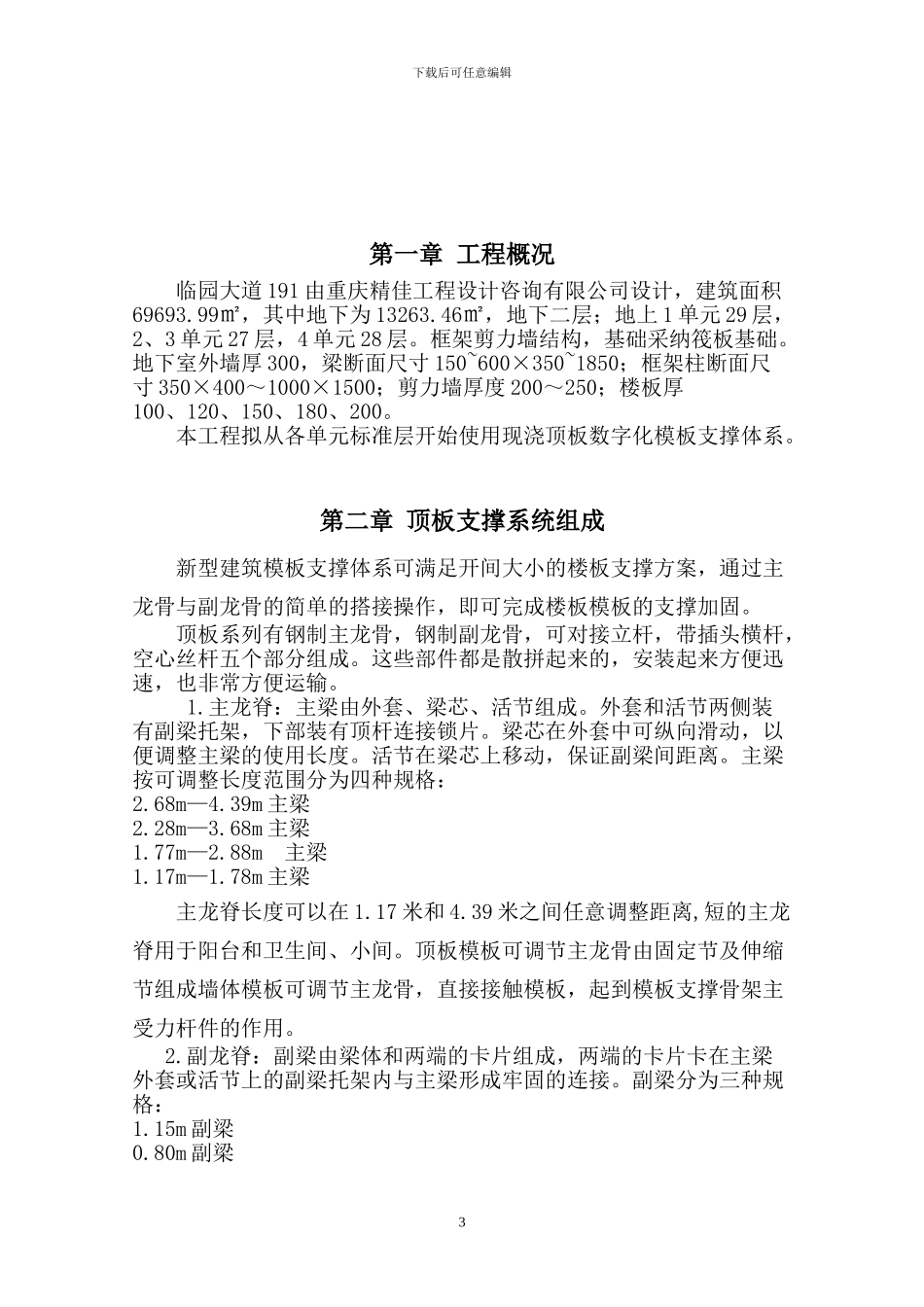

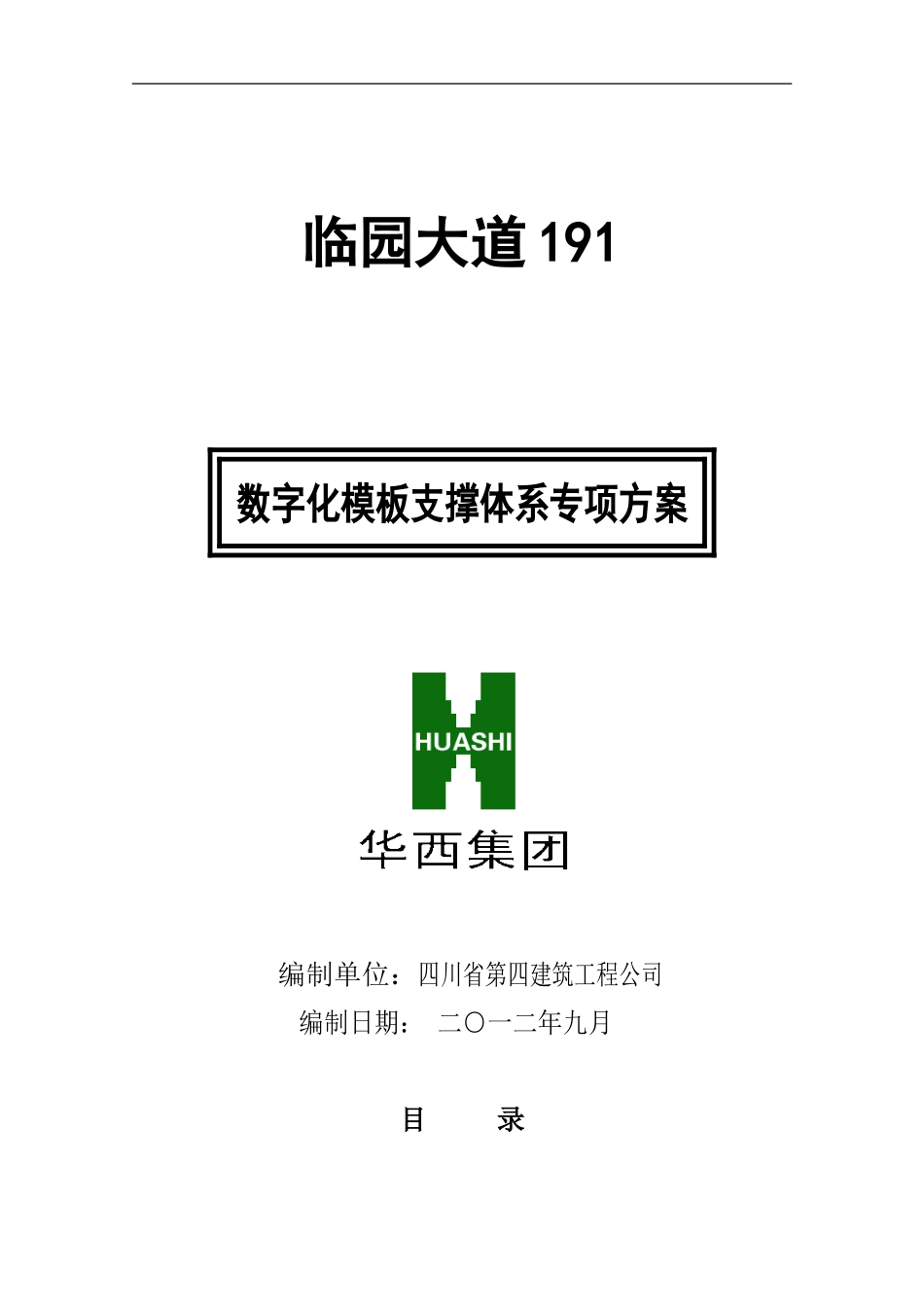

临园大道 191数字化模板支撑体系专项方案 编制单位：四川省第四建筑工程公司编制日期： 二○一二年九月目 录下载后可任意编辑第一章 工程概况........................3第二章 顶板支撑系统组成..................3第三章 顶板支撑组合安装流程..............4第四章 与传统钢管木方支撑工艺对比........4第五章 质量、安全管理计划................62下载后可任意编辑第一章 工程概况临园大道 191 由重庆精佳工程设计咨询有限公司设计，建筑面积69693.99㎡，其中地下为 13263.46㎡，地下二层；地上 1 单元 29 层，2、3 单元 27 层，4 单元 28 层。框架剪力墙结构，基础采纳筏板基础。地下室外墙厚 300，梁断面尺寸 150~600×350~1850；框架柱断面尺寸 350×400～1000×1500；剪力墙厚度 200～250；楼板厚100、120、150、180、200。本工程拟从各单元标准层开始使用现浇顶板数字化模板支撑体系。第二章 顶板支撑系统组成新型建筑模板支撑体系可满足开间大小的楼板支撑方案，通过主龙骨与副龙骨的简单的搭接操作，即可完成楼板模板的支撑加固。顶板系列有钢制主龙骨，钢制副龙骨，可对接立杆，带插头横杆，空心丝杆五个部分组成。这些部件都是散拼起来的，安装起来方便迅速，也非常方便运输。 1.主龙脊：主梁由外套、梁芯、活节组成。外套和活节两侧装有副梁托架，下部装有顶杆连接锁片。梁芯在外套中可纵向滑动，以便调整主梁的使用长度。活节在梁芯上移动，保证副梁间距离。主梁按可调整长度范围分为四种规格：2.68m—4.39m 主梁 2.28m—3.68m 主梁 1.77m—2.88m 主梁 1.17m—1.78m 主梁主龙脊长度可以在 1.17 米和 4.39 米之间任意调整距离,短的主龙脊用于阳台和卫生间、小间。顶板模板可调节主龙骨由固定节及伸缩节组成墙体模板可调节主龙骨，直接接触模板，起到模板支撑骨架主受力杆件的作用。 2.副龙脊：副梁由梁体和两端的卡片组成，两端的卡片卡在主梁外套或活节上的副梁托架内与主梁形成牢固的连接。副梁分为三种规格：1.15m 副梁 0.80m 副梁 3下载后可任意编辑0.40m 副梁部分副龙骨中含有木方，可钉钉子，用于模板接缝处的板面固定；墙体模板副龙骨，直接接触模板，起到模板支撑骨架铺助受力杆件的作用。保证顶板支撑体系的整体性。钢制龙骨采纳的是冷轧钢板做原材料，经过冷轧成型技术做成的。冷轧钢板和热轧钢相比具有耐腐蚀，弹性大，坚固不易变形的特点，且表面要比热轧钢光滑，所以能...
