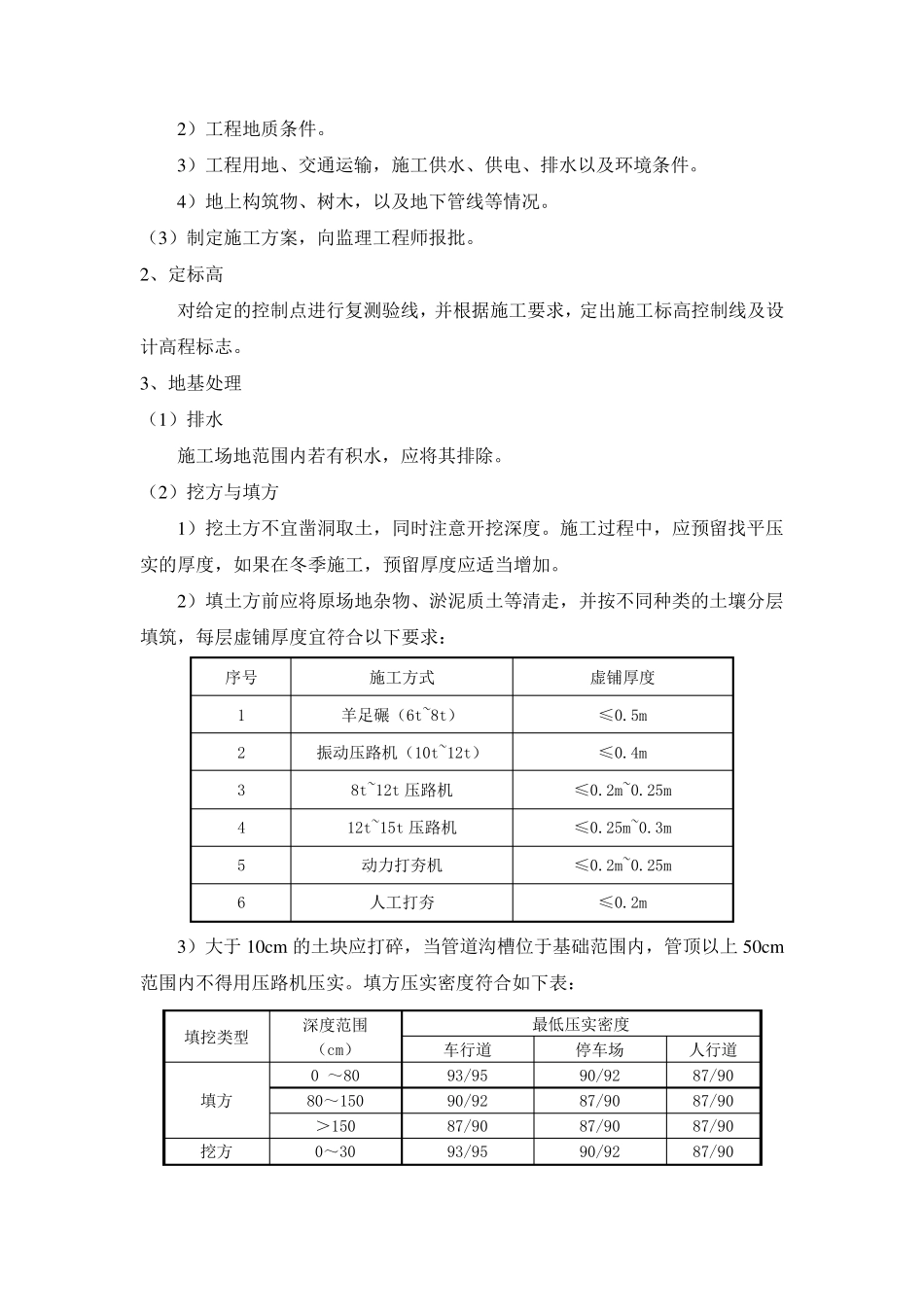

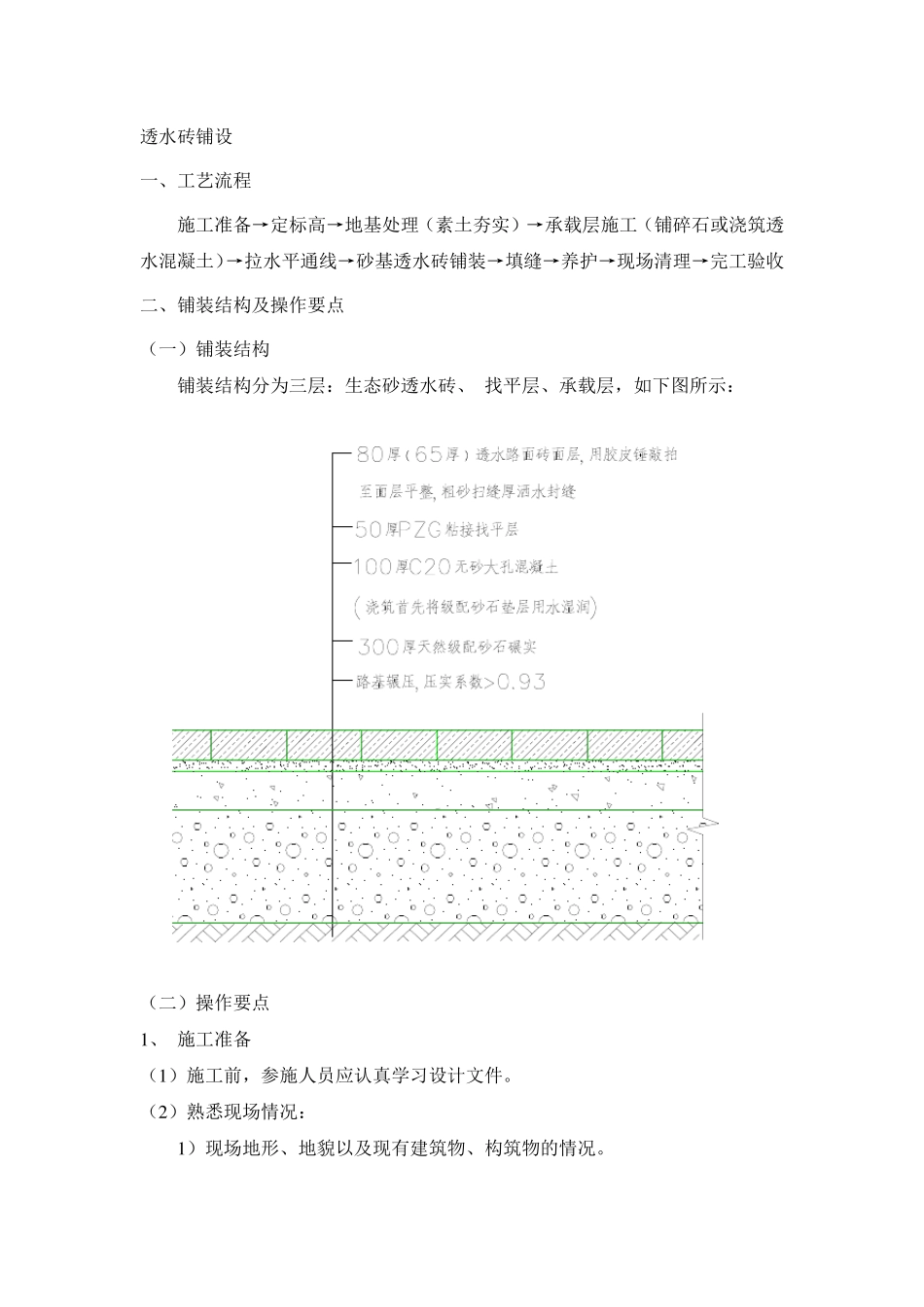

透水砖铺设 一、工艺流程 施工准备→定标高→地基处理（素土夯实）→承载层施工（铺碎石或浇筑透水混凝土）→拉水平通线→砂基透水砖铺装→填缝→养护→现场清理→完工验收 二、铺装结构及操作要点 （一）铺装结构 铺装结构分为三层：生态砂透水砖、 找平层、承载层，如下图所示： （二）操作要点 1 、 施工准备 （1 ）施工前，参施人员应认真学习设计文件。 （2 ）熟悉现场情况： 1 ）现场地形、地貌以及现有建筑物、构筑物的情况。 2） 工 程 地 质 条 件 。 3） 工 程 用 地 、 交 通 运 输 ， 施 工 供 水 、 供 电 、 排 水 以 及 环 境 条 件 。 4） 地 上 构 筑 物 、 树 木 ， 以 及 地 下 管 线 等 情 况 。 （ 3） 制 定 施 工 方 案 ， 向 监 理 工 程 师 报 批 。 2、 定 标 高 对 给 定 的 控 制 点 进 行 复 测 验 线 ， 并 根 据 施 工 要 求 ， 定 出 施 工 标 高 控 制 线 及 设计 高 程 标 志 。 3、 地 基 处 理 （ 1） 排 水 施 工 场 地 范 围 内 若 有 积 水 ， 应 将 其 排 除 。 （ 2） 挖 方 与 填 方 1） 挖 土 方 不 宜 凿 洞 取 土 ， 同 时 注 意 开 挖 深 度 。 施 工 过 程 中 ， 应 预 留 找 平 压实 的 厚 度 ， 如 果 在 冬 季 施 工 ， 预 留 厚 度 应 适 当 增 加 。 2） 填 土 方 前 应 将 原 场 地 杂 物 、 淤 泥 质 土 等 清 走 ， 并 按 不 同 种 类 的 土 壤 分 层填 筑 ， 每层 虚铺厚 度 宜 符合以 下 要 求 ： 序号 施 工 方 式 虚铺厚 度 1 羊足碾（ 6t~8t） ≤0.5m 2 振动压 路机（ 10t~12t） ≤0.4m 3 8t~12t 压 路机 ≤0.2m~0.25m 4 12t~15t 压 路机 ≤0.25m~0.3m 5 动力打夯机 ≤0.2m~0.25m 6 人工 打夯 ≤0.2m 3） 大于10cm 的 土 块应 打碎， 当 管 道沟槽位于基 础范 围 内 ， 管 顶以 上 50cm范 围 内 不 得用 压 路机压 实 。 填 方 压 实 密 度 符合如 下 表 ： 填 挖 类 型 深 度 范 围 （ cm） 最 低 压 实 密 度 车 行 道 停 车 场 人行 道 填 方 0 ～ 80 93/95 90/92 87/90 80～ 150 90/92...
