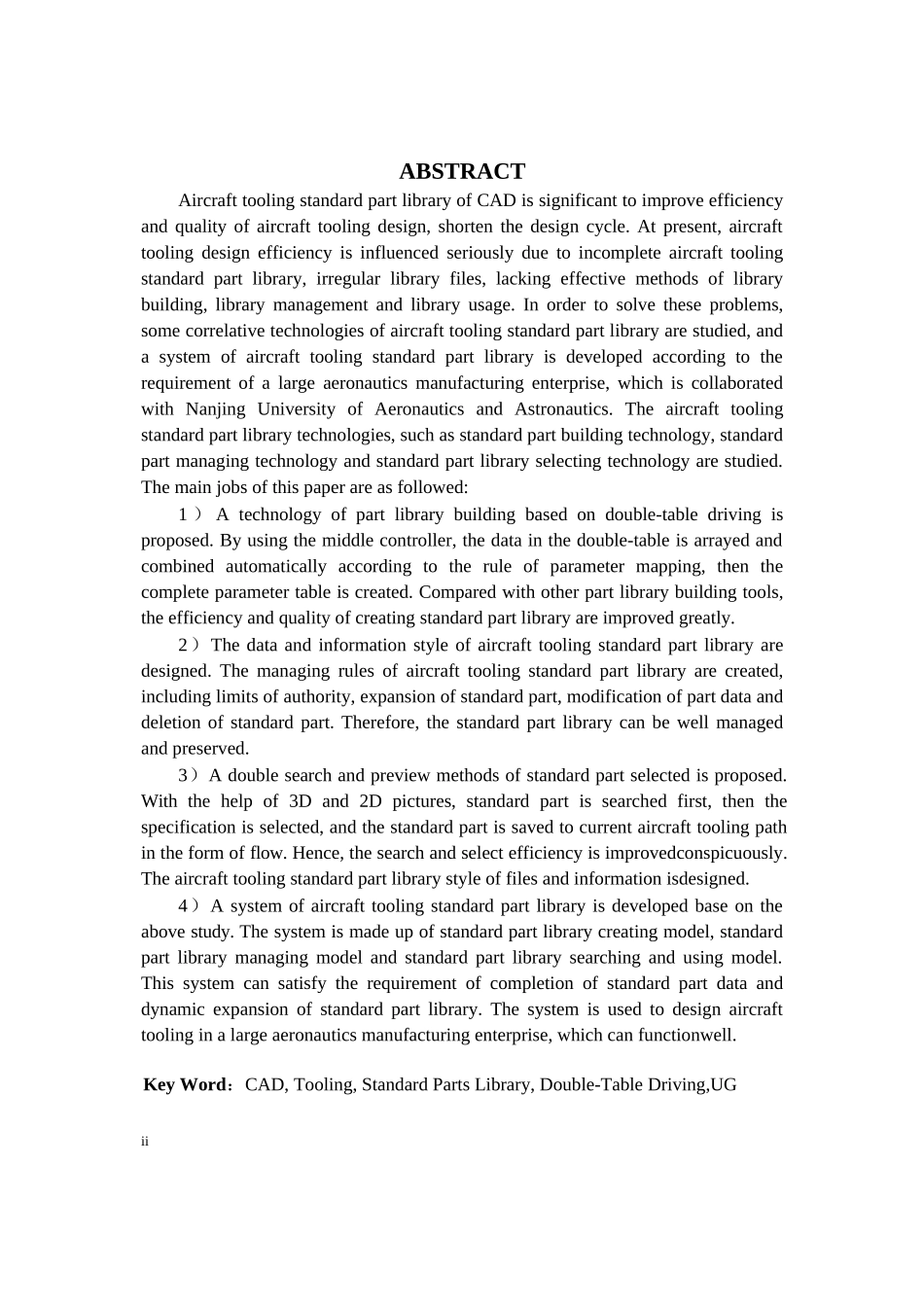

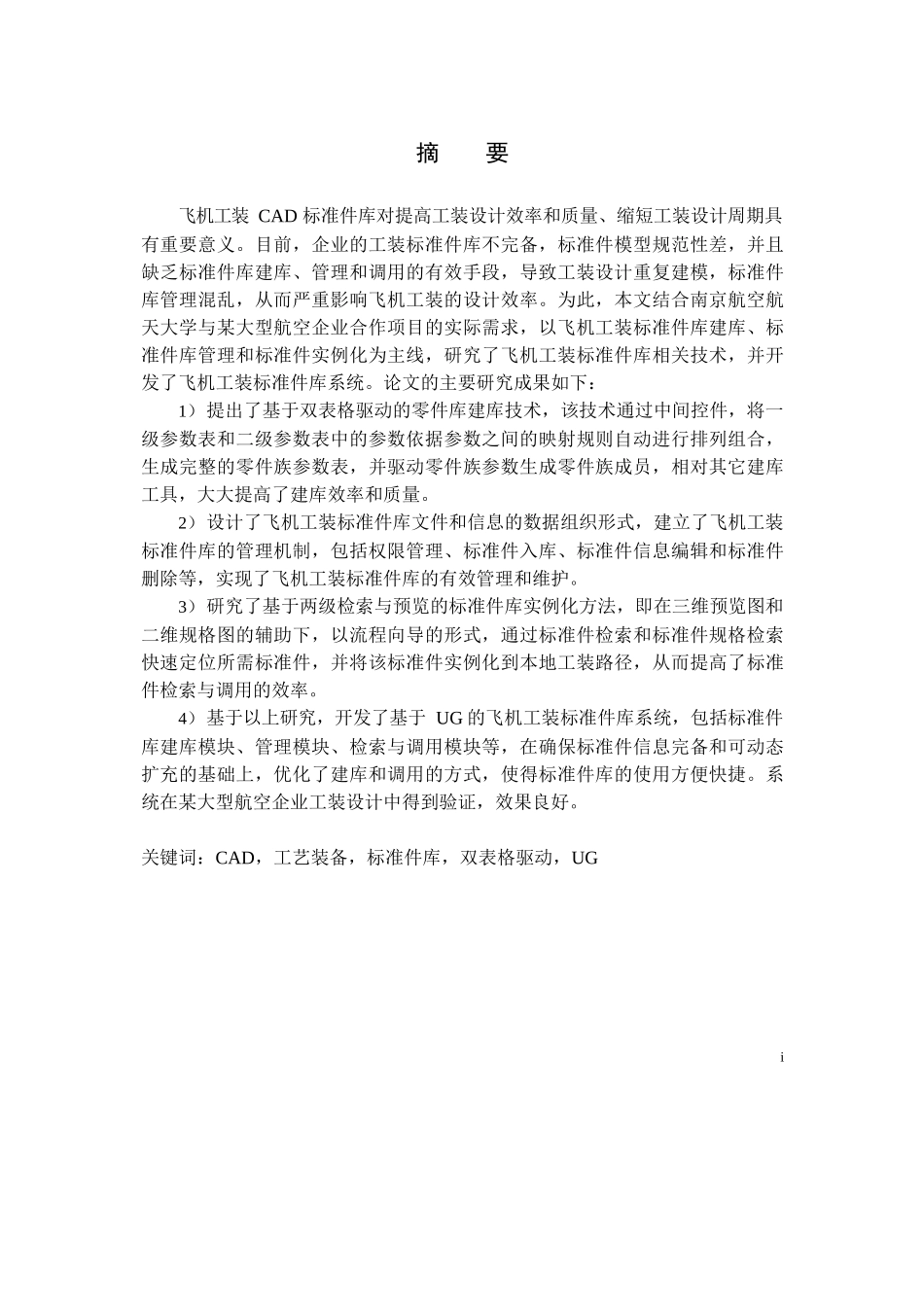

摘要飞机工装 CAD 标准件库对提高工装设计效率和质量、缩短工装设计周期具有重要意义。目前，企业的工装标准件库不完备，标准件模型规范性差，并且缺乏标准件库建库、管理和调用的有效手段，导致工装设计重复建模，标准件库管理混乱，从而严重影响飞机工装的设计效率。为此，本文结合南京航空航天大学与某大型航空企业合作项目的实际需求，以飞机工装标准件库建库、标准件库管理和标准件实例化为主线，研究了飞机工装标准件库相关技术，并开发了飞机工装标准件库系统。论文的主要研究成果如下：1）提出了基于双表格驱动的零件库建库技术，该技术通过中间控件，将一级参数表和二级参数表中的参数依据参数之间的映射规则自动进行排列组合， 生成完整的零件族参数表，并驱动零件族参数生成零件族成员，相对其它建库工具，大大提高了建库效率和质量。2）设计了飞机工装标准件库文件和信息的数据组织形式，建立了飞机工装标准件库的管理机制，包括权限管理、标准件入库、标准件信息编辑和标准件删除等，实现了飞机工装标准件库的有效管理和维护。3）研究了基于两级检索与预览的标准件库实例化方法，即在三维预览图和二维规格图的辅助下，以流程向导的形式，通过标准件检索和标准件规格检索快速定位所需标准件，并将该标准件实例化到本地工装路径，从而提高了标准件检索与调用的效率。4）基于以上研究，开发了基于 UG 的飞机工装标准件库系统，包括标准件库建库模块、管理模块、检索与调用模块等，在确保标准件信息完备和可动态扩充的基础上，优化了建库和调用的方式，使得标准件库的使用方便快捷。系统在某大型航空企业工装设计中得到验证，效果良好。关键词：CAD，工艺装备，标准件库，双表格驱动，UGiABSTRACTAircraft tooling standard part library of CAD is significant to improve efficiency and quality of aircraft tooling design, shorten the design cycle. At present, aircraft tooling design efficiency is influenced seriously due to incomplete aircraft tooling standard part library, irregular library files, lacking effective methods of library building, library management and library usage. In order to solve these problems, some correlative technologies of aircraft tooling standard part library are studied, and a system...
