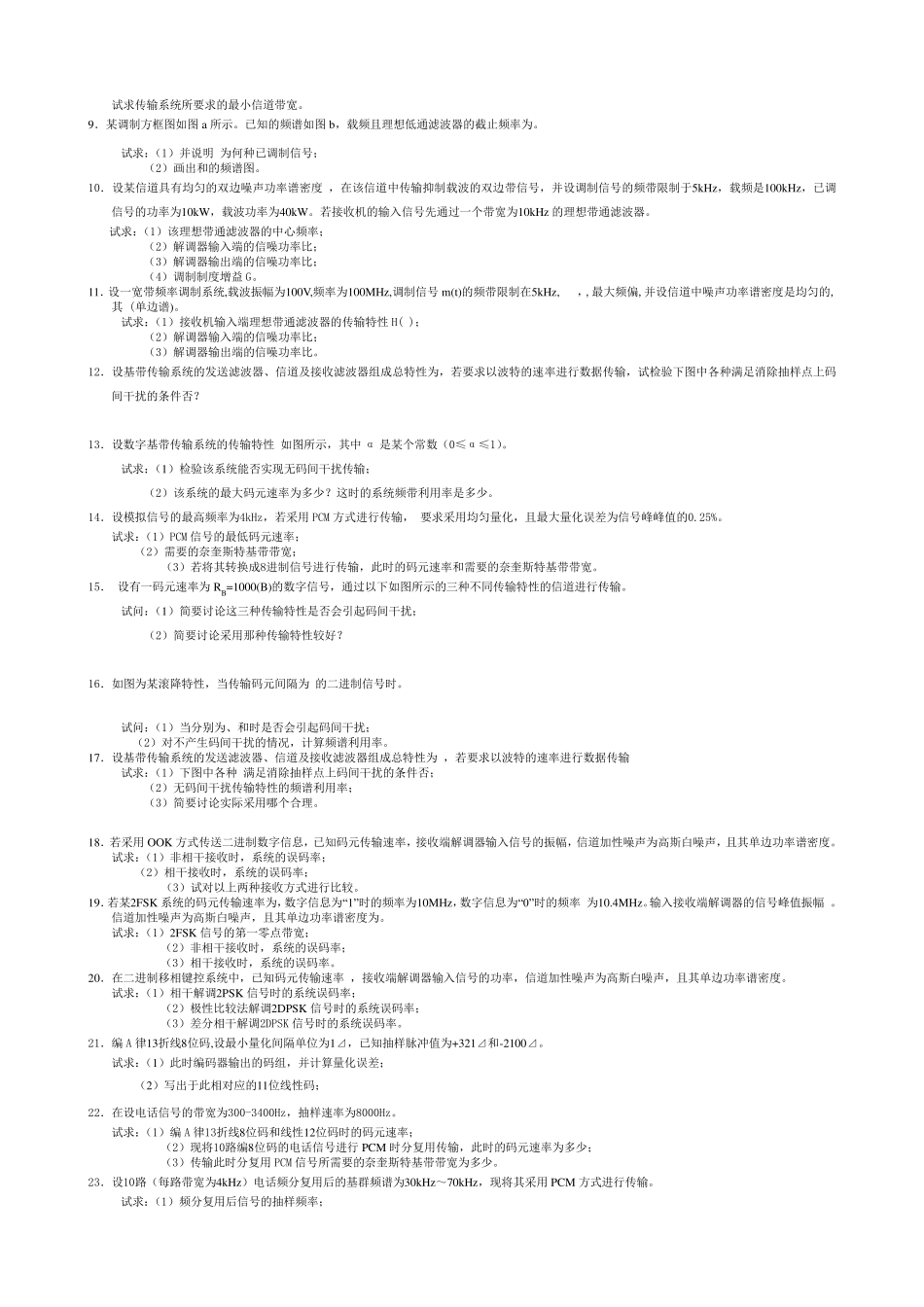

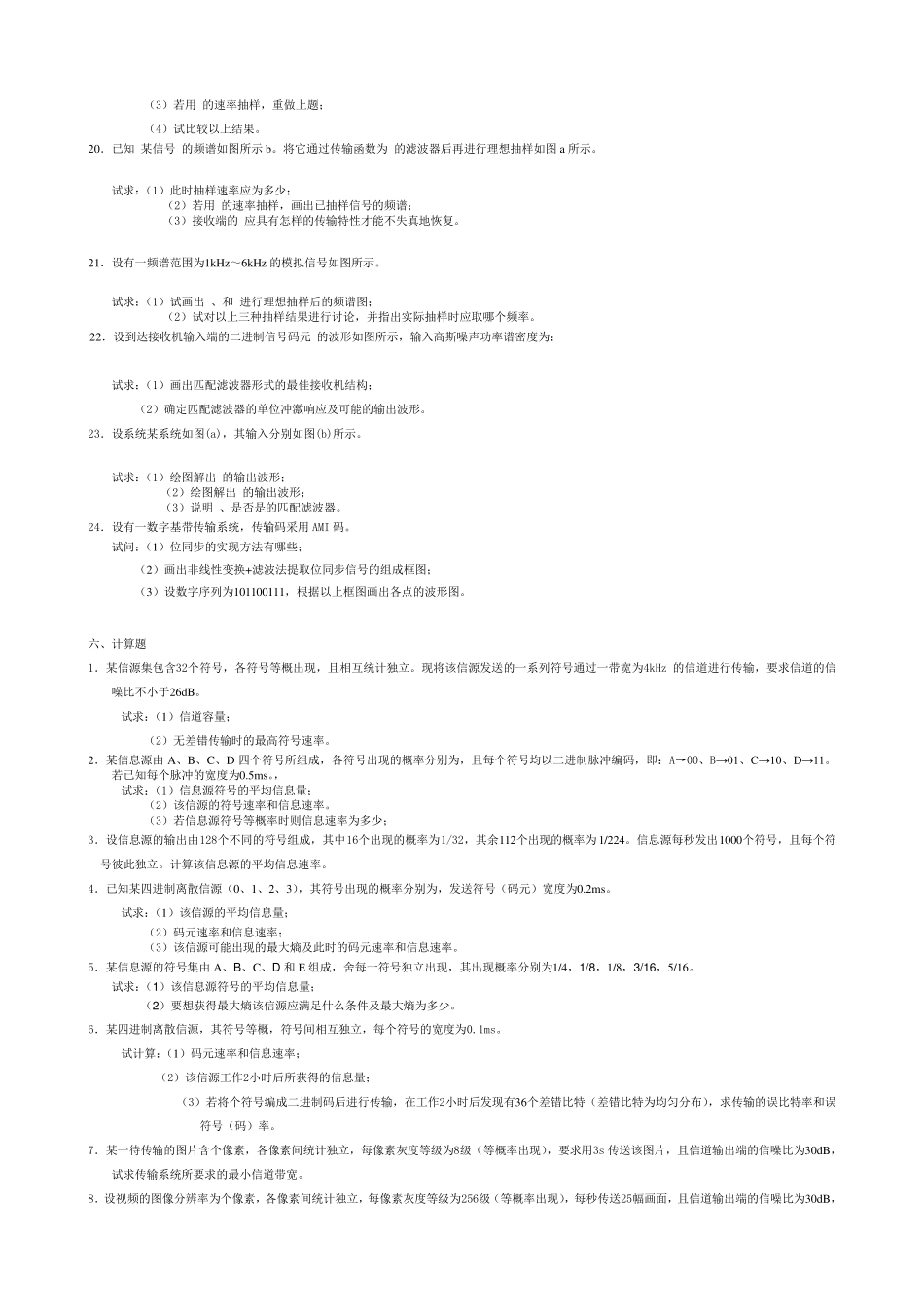

通信原理复习题 五、作图题 1．某调制方框图如图 a 所示。已知 m(t)的频谱如图 b，载频 且理想带通滤波器的带宽为。 试求：（1）理想带通滤波器的中心频率为多少； （2）说明 s(t)为何种已调制信号； （3）画出 s(t)的频谱图。 2．根据如图所示的调制信号波形，试画出 DSB 及 AM 波形图，并比较它们分别通过包络检波器后的波形差别。 3．请画出采用单边带调幅的调制器和解调器的组成框图？若基带信号的频谱如图所示，载波频率为64kHz，取下边带（滤波为理想），请画出已调信号的频谱？ 4．若有5个频谱范围均为60kHz ～108kHz 的信号（已包括防护频带），现将这5个信号采用频分复用的方式合成一个频谱为312kHz ～552kHz 的信号。 试求：（1）对应于这5个信号所用的载波频率分别为多少（取上边带）； （2）画出该频分复用的原理框图； （3）试画出频谱搬移图。 5．设有12路电话信号，每路电话的带宽为4kHz（频谱0kHz ～4kHz ，已包括防护频带），现将这12路电话信号采用频分复用的方式合成一个频谱为60Hz ～108kHz 的信号。 试问：（1）用于12路电话频谱搬移的载波频率分别为多少(取上边带)； （2）画出频分复用的频谱搬移图（4kHz 的电话频谱用三角频谱表示）。 6．设通信系统的模型如下图所示，请在图中标出调制信道和编码信道。请画出一对输入和一对输出时的调制信道数学模型图和二进制编码信道数学模型图。 7．设有三种传输通道分别如图 a、图 b 和图 c 所示。 试求：（1）画出这三种传输通道的幅频特性示意图； （2）就失真问题对三种传输通道作简要讨论； （3）若三种传输通道的输入为一个矩形脉冲，请分别画出相应的输出波形草图。 8．设有一数字序列为1011000101，请画出相应的单极性非归零码（NRZ）、归零码（RZ）、差分码和双极性归零码的波形。 9．设有一数字序列为1011000101，请画出相应的 NRZ 码、RZ 码、双极性归零码、AMI 码和四电平码的波形。 10．设有一数字码序列为10010000010110000000001，试编为相关码、AMI 码和 HDB3码？并画分别出编码后的波形？（第 一个非零码编为-1） 11．设部 分响 应传输系统如图所示，若 为100110100101。请画出各 点 的波形。 12．请画出眼 图的模型结 构 图，并解释 个部 分所代 表的含 义 。 13．设发 送 数字信息 序列为11010011，码元 速 率为。现采用2FSK 进行 调制，并设 对应“1”；对应“0”；、的初 始 ...
