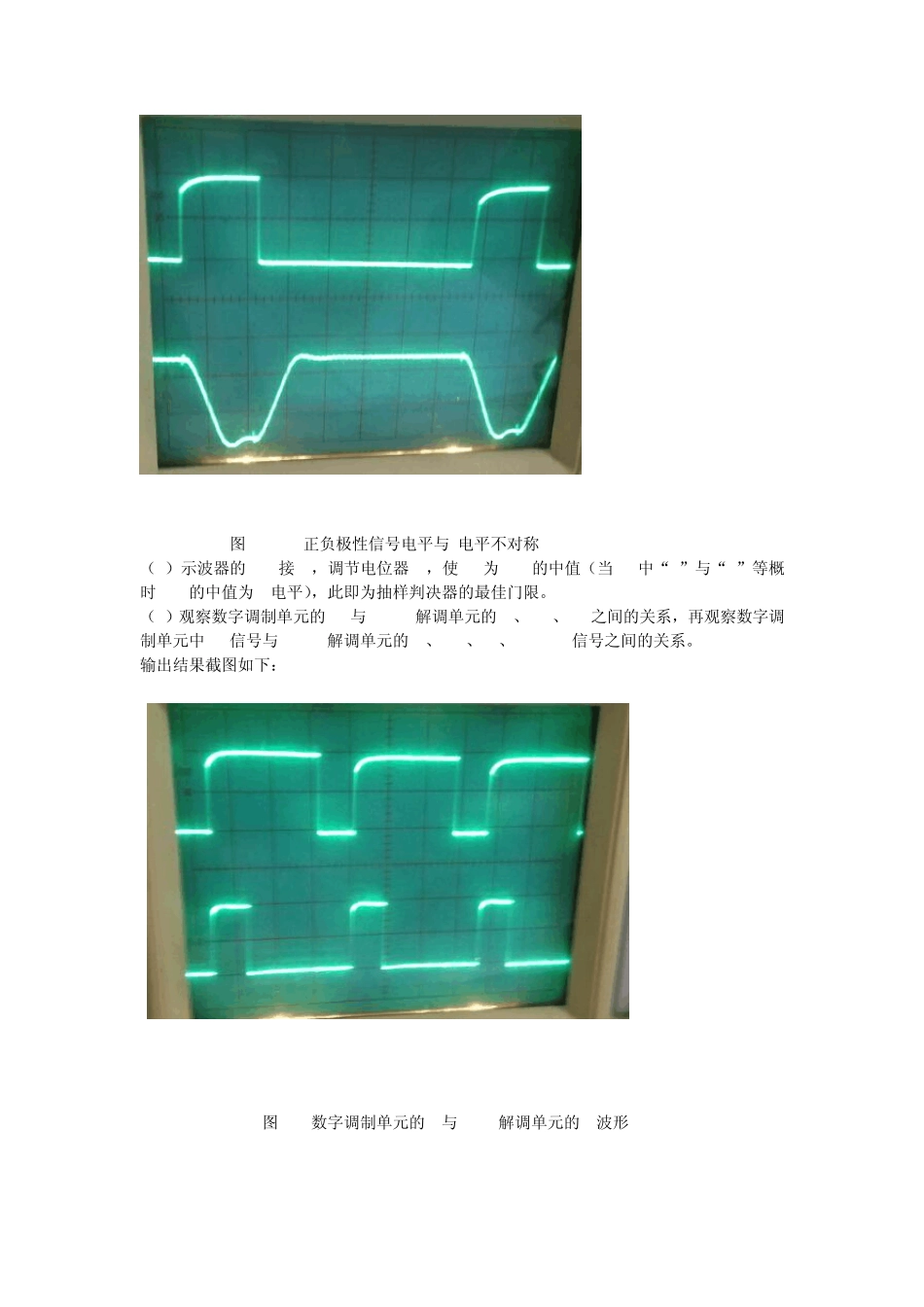

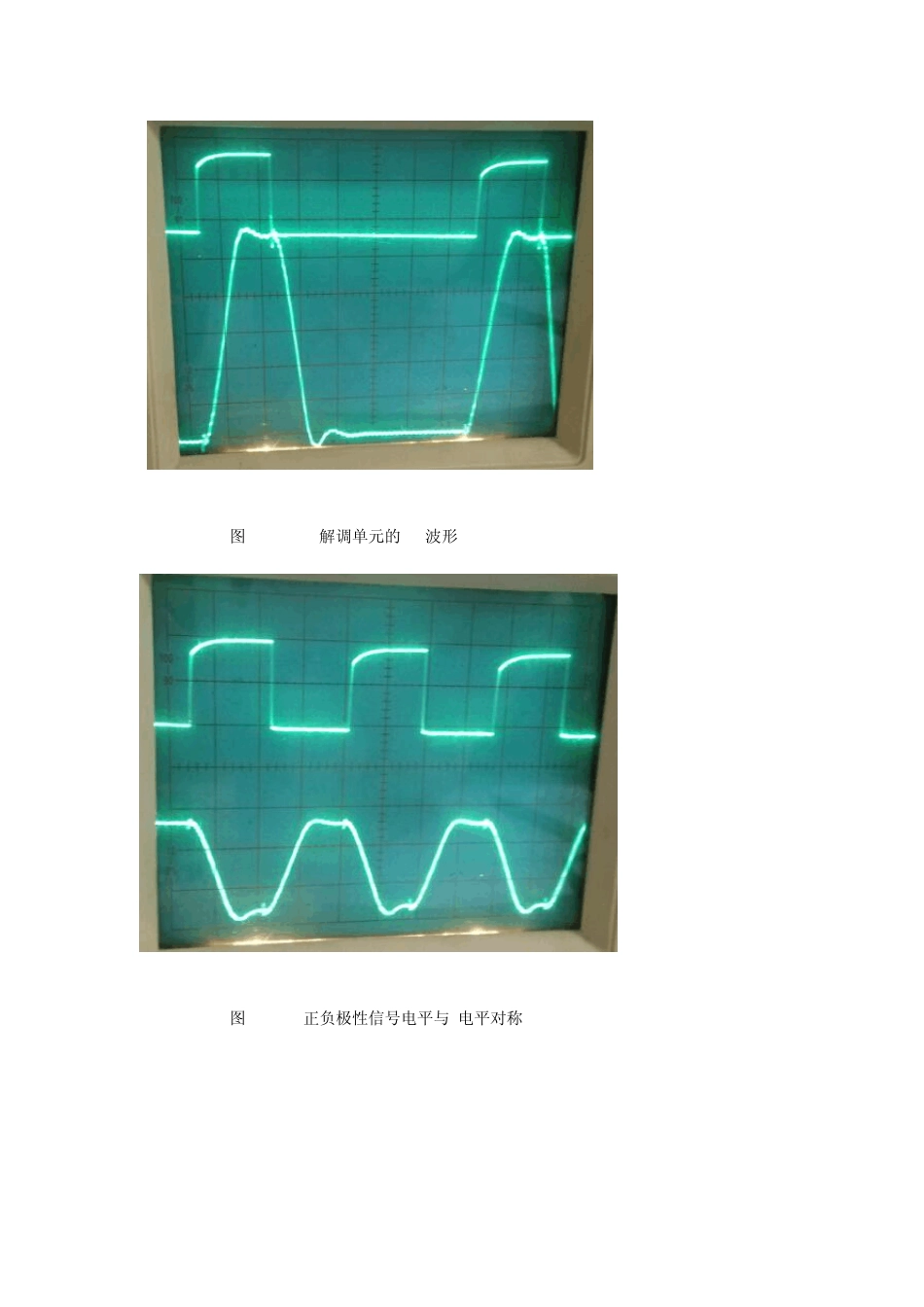

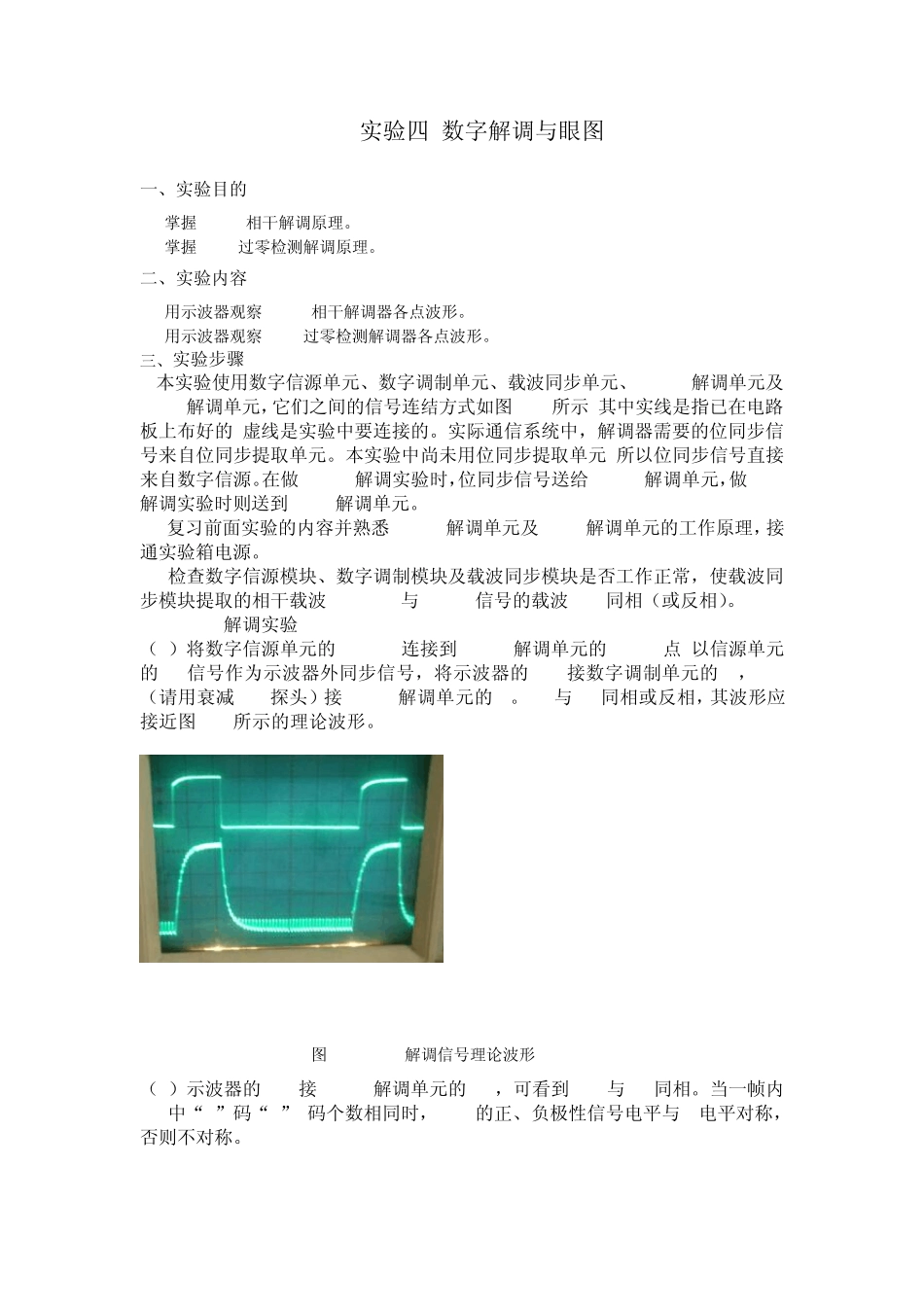

实验四 数字解调与眼图 一、实验目的 1. 掌握2DPSK 相干解调原理。 2. 掌握2FSK 过零检测解调原理。 二、实验内容 1. 用示波器观察2DPSK 相干解调器各点波形。 2. 用示波器观察2FSK 过零检测解调器各点波形。 三、实验步骤 本实验使用数字信源单元、数字调制单元、载波同步单元、2DPSK 解调单元及2FSK 解调单元，它们之间的信号连结方式如图3-5 所示,其中实线是指已在电路板上布好的,虚线是实验中要连接的。实际通信系统中，解调器需要的位同步信号来自位同步提取单元。本实验中尚未用位同步提取单元,所以位同步信号直接来自数字信源。在做2DPSK 解调实验时，位同步信号送给2DPSK 解调单元，做2FSK 解调实验时则送到2FSK 解调单元。 1. 复习前面实验的内容并熟悉2DPSK 解调单元及2FSK 解调单元的工作原理，接通实验箱电源。 2. 检查数字信源模块、数字调制模块及载波同步模块是否工作正常，使载波同步模块提取的相干载波CAR-OUT 与2DPSK 信号的载波CAR 同相（或反相）。 3. 2DPSK 解调实验 （1）将数字信源单元的BS-OUT 连接到2DPSK 解调单元的BS-IN 点,以信源单元的FS 信号作为示波器外同步信号，将示波器的CH1 接数字调制单元的BK，CH2（请用衰减X10 探头）接2DPSK 解调单元的MU。MU 与BK 同相或反相，其波形应接近图4-3 所示的理论波形。 图4-5 2DPSK解调信号理论波形 （2）示波器的CH2 接2DPSK 解调单元的LPF，可看到LPF 与MU 同相。当一帧内BK 中“1”码“0” 码个数相同时，LPF 的正、负极性信号电平与0 电平对称，否则不对称。 图4-1 2DPSK解调单元的LPF波形 图4-2 LPF正负极性信号电平与0电平对称 图4-3 LPF正负极性信号电平与0电平不对称 （3）示波器的CH1 接Vc，调节电位器R39，使Vc 为LPF 的中值（当BK 中“1”与“0”等概时LPF 的中值为0 电平），此即为抽样判决器的最佳门限。 （4）观察数字调制单元的BK 与2DPSK 解调单元的MU、LPF、BK 之间的关系，再观察数字调制单元中AK 信号与2DPSK 解调单元的MU、LPF、BK、AK-OUT 信号之间的关系。 输出结果截图如下： 图4-4 数字调制单元的BK与2DPSK解调单元的BK波形 图4-5 AK与2DPSK解调单元的MU波形 图4-6 AK与2DPSK解调单元的LPF波形 图4-7 AK与2DPSK解调单元的BK波形 图4-8 AK与2DPSK解调单元的AK-OUT波形 （5）断开、接通电源若干次，使CAR 信号与CAR-OUT 信号的相位关系出现跳变，重新进...
