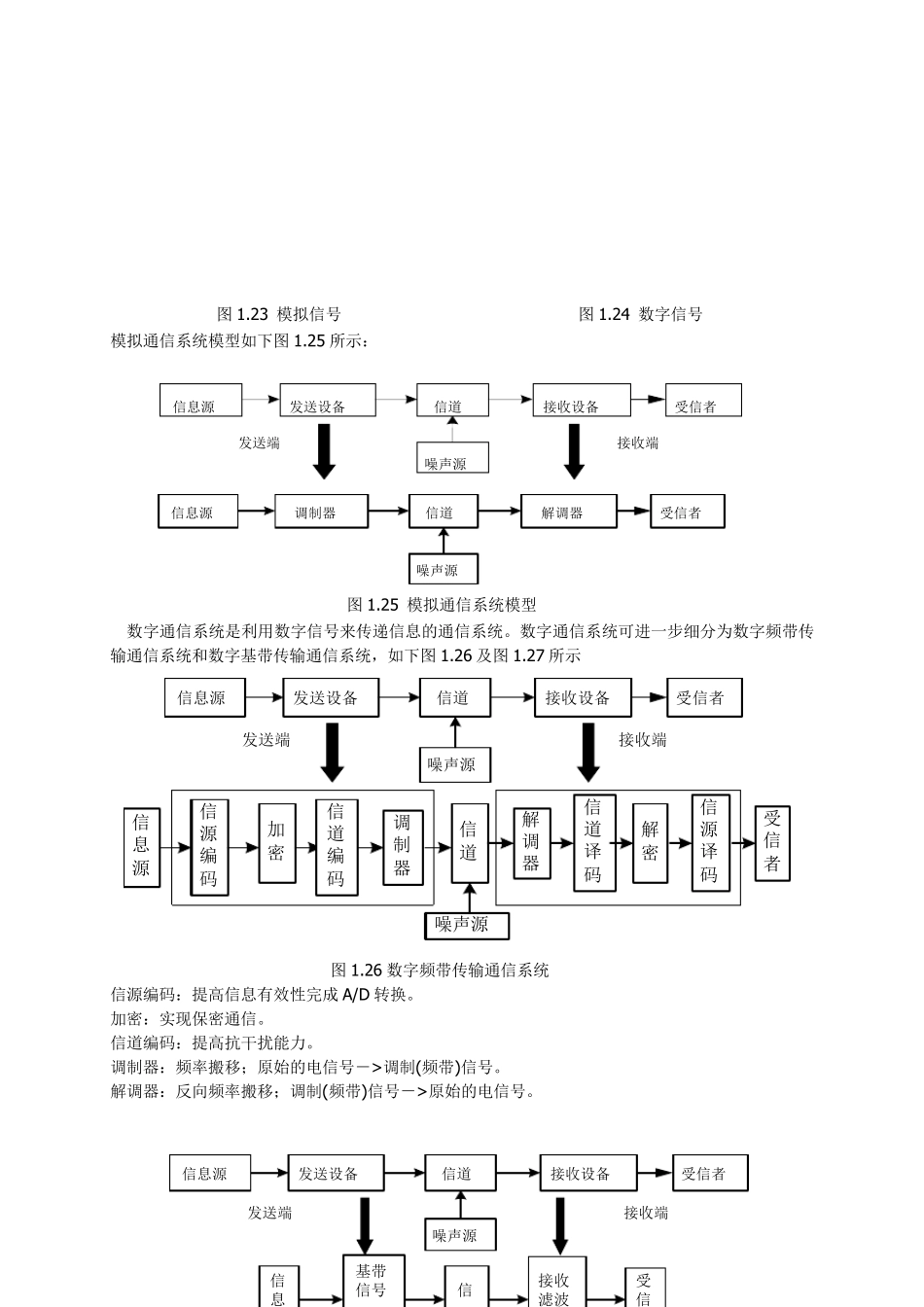

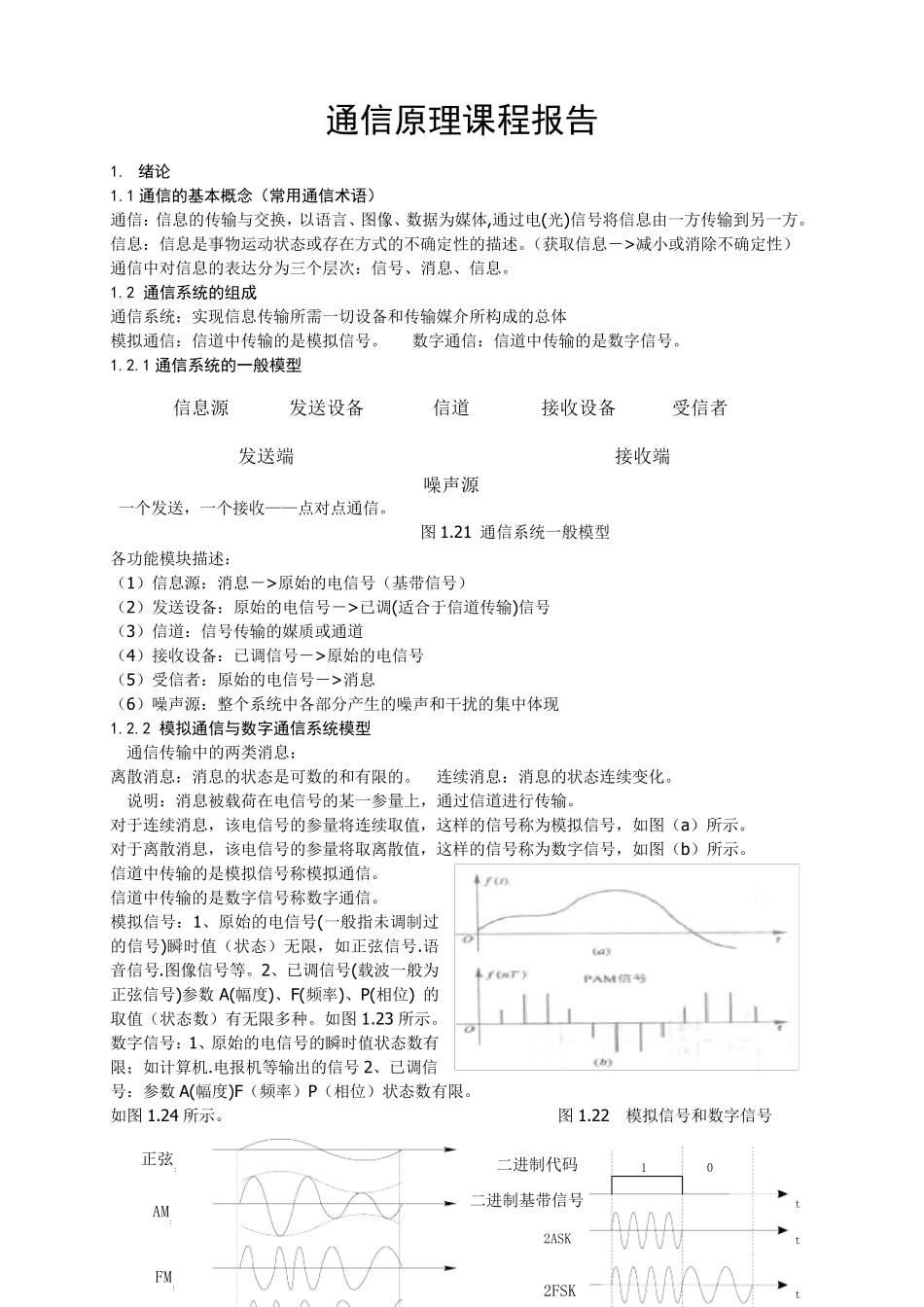

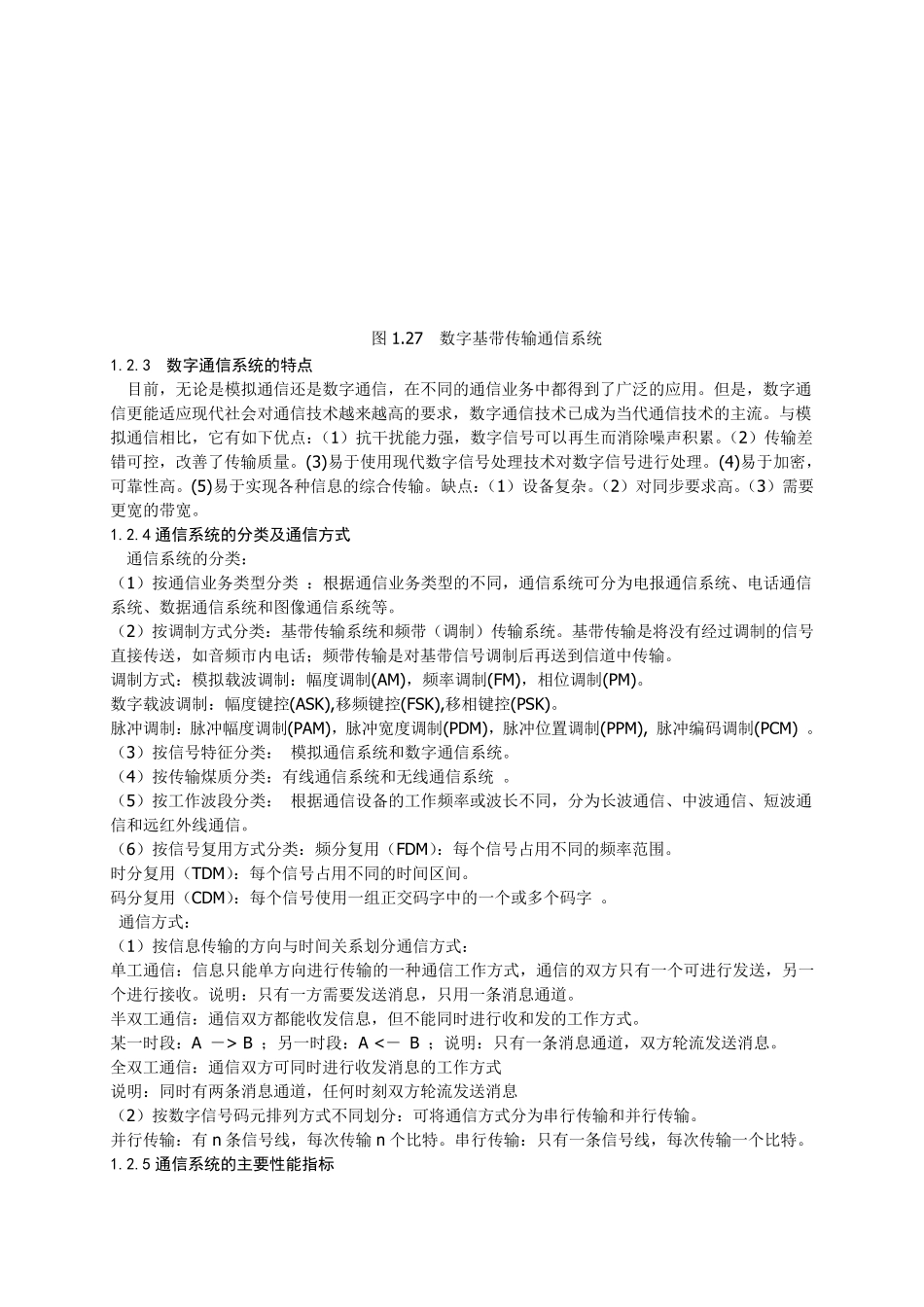

通信原理课程报告 1. 绪论 1.1 通信的基本概念（常用通信术语） 通信：信息的传输与交换，以语言、图像、数据为媒体,通过电(光)信号将信息由一方传输到另一方。 信息：信息是事物运动状态或存在方式的不确定性的描述。（获取信息－>减小或消除不确定性） 通信中对信息的表达分为三个层次：信号、消息、信息。 1.2 通信系统的组成 通信系统：实现信息传输所需一切设备和传输媒介所构成的总体 模拟通信：信道中传输的是模拟信号。 数字通信：信道中传输的是数字信号。 1.2.1 通信系统的一般模型 一个发送，一个接收——点对点通信。 图1.21 通信系统一般模型 各功能模块描述： （1）信息源：消息－>原始的电信号（基带信号） （2）发送设备：原始的电信号－>已调(适合于信道传输)信号 （3）信道：信号传输的媒质或通道 （4）接收设备：已调信号－>原始的电信号 （5）受信者：原始的电信号－>消息 （6）噪声源：整个系统中各部分产生的噪声和干扰的集中体现 1.2.2 模拟通信与数字通信系统模型 通信传输中的两类消息： 离散消息：消息的状态是可数的和有限的。 连续消息：消息的状态连续变化。 说明：消息被载荷在电信号的某一参量上，通过信道进行传输。 对于连续消息，该电信号的参量将连续取值，这样的信号称为模拟信号，如图（a）所示。 对于离散消息，该电信号的参量将取离散值，这样的信号称为数字信号，如图（b）所示。 信道中传输的是模拟信号称模拟通信。 信道中传输的是数字信号称数字通信。 模拟信号：1、原始的电信号(一般指未调制过的信号)瞬时值（状态）无限，如正弦信号.语音信号.图像信号等。2、已调信号(载波一般为正弦信号)参数A(幅度)、F(频率)、P(相位) 的取值（状态数）有无限多种。如图1.23 所示。 数字信号：1、原始的电信号的瞬时值状态数有限；如计算机.电报机等输出的信号2、已调信号：参数A(幅度)F（频率）P（相位）状态数有限。 如图1.24 所示。 图1.22 模拟信号和数字信号 信息源发送设备 信道接收设备噪声源受信者发送端接收端正弦: AM: FM: 二进制代码 二进制基带信号 1 0 t t t 2ASK 2FSK 图1.23 模拟信号 图1.24 数字信号 模拟通信系统模型如下图1.25 所示： 图1.25 模拟通信系统模型 数字通信系统是利用数字信号来传递信息的通信系统。数字通信系统可进一步细分为数字频带传输通信系统和数字基带传输通信系统，如下图1.26 及图1.27 所示 图1.26...
