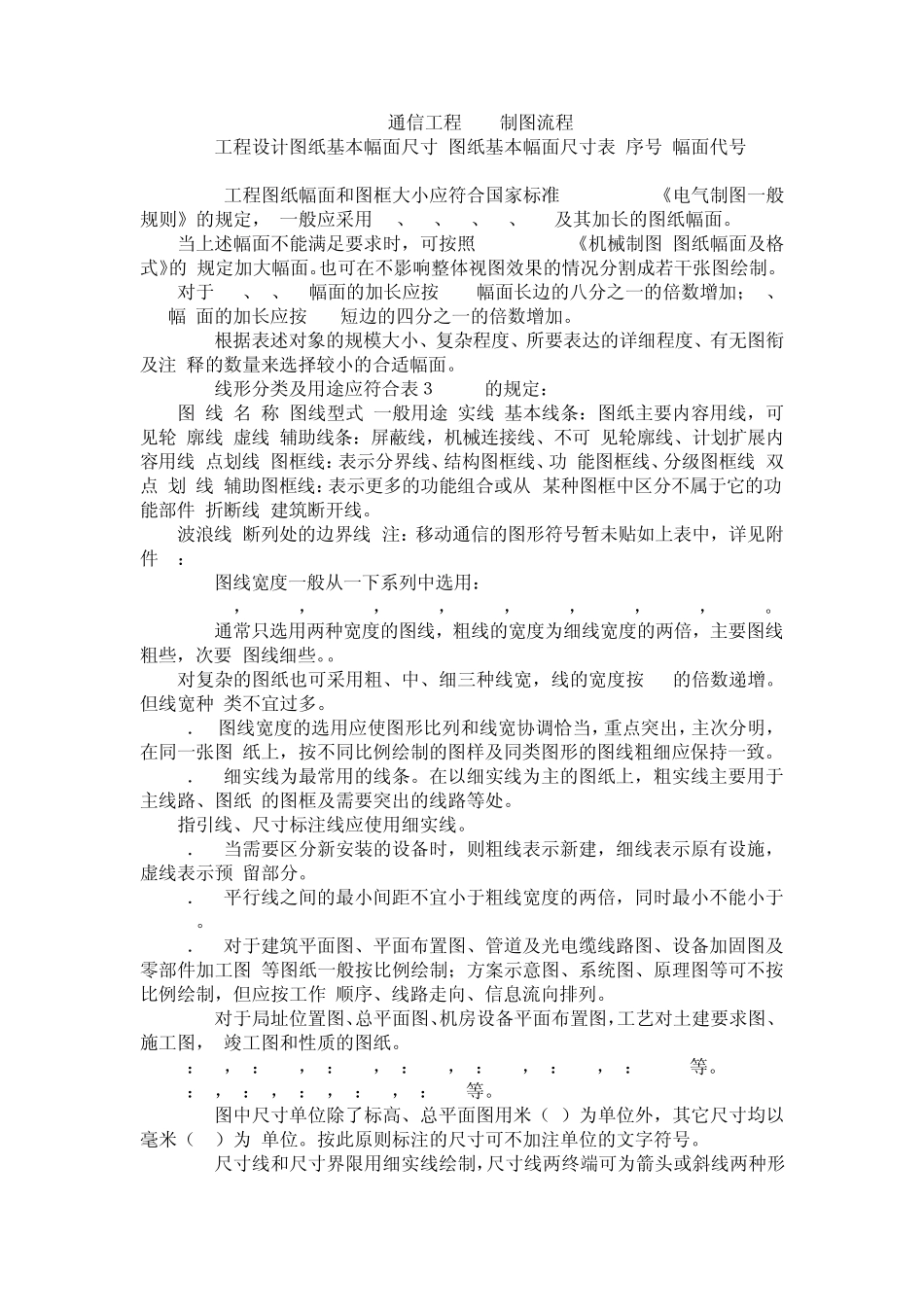

通信工程CAD制图流程 1.1 工程设计图纸基本幅面尺寸 图纸基本幅面尺寸表 序号 幅面代号 B X L a c 1 A0 841X1189 2 A1 594X841 3 A2 420X594 10 4 A3 297X420 5 A4 210X297 25 5 1.2 工程图纸幅面和图框大小应符合国家标准GB 6988.2《电气制图一般规则》的规定， 一般应采用A0、A1、A2、A3、A4 及其加长的图纸幅面。 当上述幅面不能满足要求时，可按照 GB 4457.1《机械制图 图纸幅面及格式》的 规定加大幅面。也可在不影响整体视图效果的情况分割成若干张图绘制。 对于 A0、A2、A4 幅面的加长应按 A0 幅面长边的八分之一的倍数增加；A1、A3 幅 面的加长应按 A0 短边的四分之一的倍数增加。 1.3 根据表述对象的规模大小、复杂程度、所要表达的详细程度、有无图衔及注 释的数量来选择较小的合适幅面。 2.1 线形分类及用途应符合表３.2.1 的规定： 图 线 名 称 图线型式 一般用途 实线 基本线条：图纸主要内容用线，可见轮 廓线 虚线 辅助线条：屏蔽线，机械连接线、不可 见轮廓线、计划扩展内容用线 点划线 图框线：表示分界线、结构图框线、功 能图框线、分级图框线 双 点 划 线 辅助图框线：表示更多的功能组合或从 某种图框中区分不属于它的功能部件 折断线 建筑断开线。 波浪线 断列处的边界线 注：移动通信的图形符号暂未贴如上表中，详见附件 1： 2.2 图线宽度一般从一下系列中选用： 0.25mm，0.3mm，0.35mm，0.5mm，0.6mm，0.7mm，1.0mm，1.2mm，1.4mm。 2.3 通常只选用两种宽度的图线，粗线的宽度为细线宽度的两倍，主要图线粗些，次要 图线细些。。 对复杂的图纸也可采用粗、中、细三种线宽，线的宽度按 2 的倍数递增。但线宽种 类不宜过多。 2．4 图线宽度的选用应使图形比列和线宽协调恰当，重点突出，主次分明，在同一张图 纸上，按不同比例绘制的图样及同类图形的图线粗细应保持一致。 2．5 细实线为最常用的线条。在以细实线为主的图纸上，粗实线主要用于主线路、图纸 的图框及需要突出的线路等处。 指引线、尺寸标注线应使用细实线。 2．6 当需要区分新安装的设备时，则粗线表示新建，细线表示原有设施，虚线表示预 留部分。 2．7 平行线之间的最小间距不宜小于粗线宽度的两倍，同时最小不能小于0.7mm 。 3．1 对于建筑平面图、平面布置图、管道及光电缆线路图、设备加固图及零部件加工图 等图纸一般按比例绘制；方案示...
