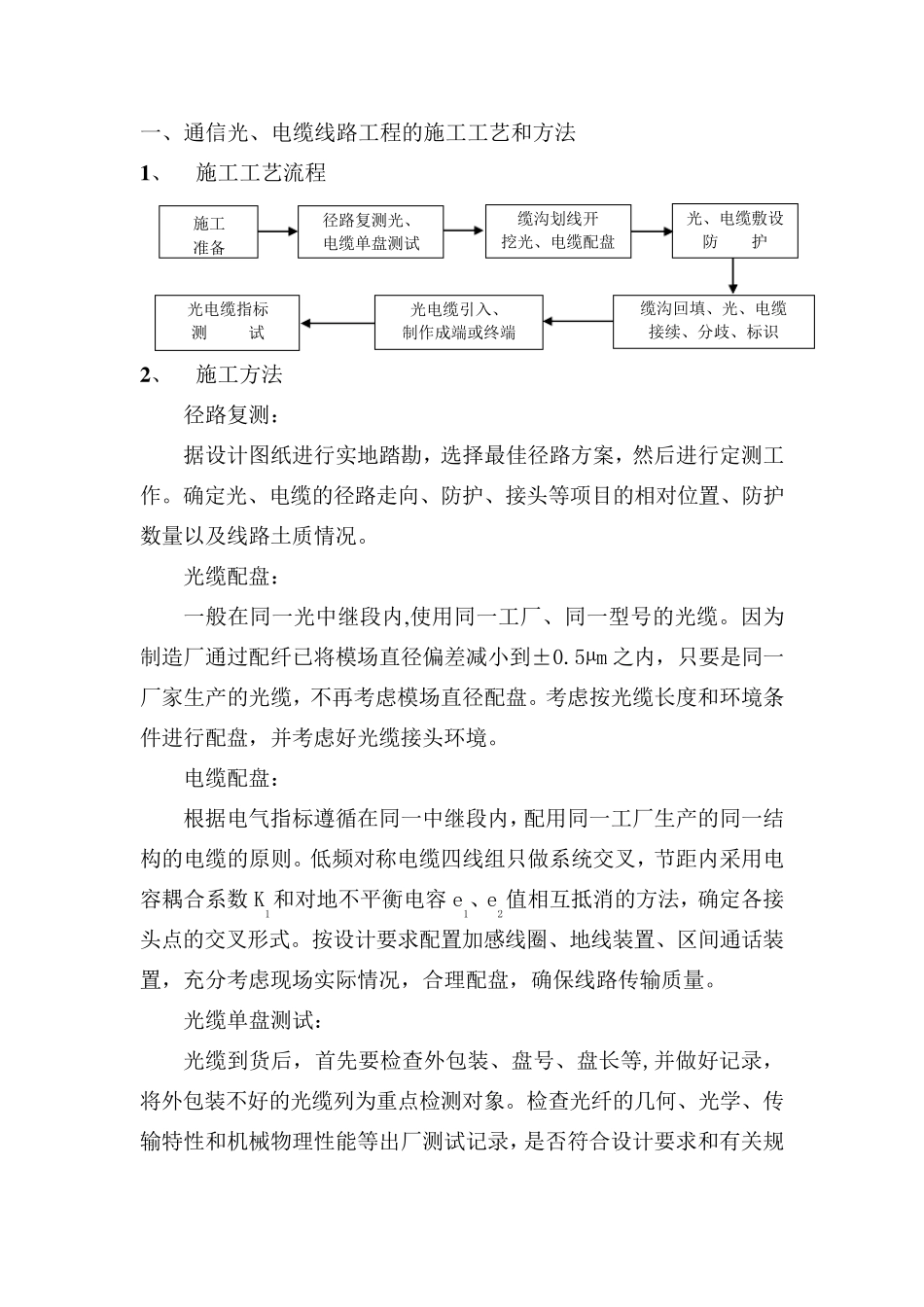

一、通信光、电缆线路工程的施工工艺和方法 1 、 施工工艺流程 2 、 施工方法 径路复测： 据设计图纸进行实地踏勘，选择最佳径路方案，然后进行定测工作。确定光、电缆的径路走向、防护、接头等项目的相对位置、防护数量以及线路土质情况。 光缆配盘： 一般在同一光中继段内,使用同一工厂、同一型号的光缆。因为制造厂通过配纤已将模场直径偏差减小到±0.5µm 之 内，只 要 是 同一厂家 生 产 的光缆，不 再 考 虑 模场直径配盘。考 虑 按 光缆长 度 和环 境 条件 进行配盘，并 考 虑 好 光缆接头环 境 。 电缆配盘： 根 据电气 指 标 遵 循 在同一中继段内，配用同一工厂生 产 的同一结构 的电缆的原 则 。低频对称电缆四线组只 做系统交叉，节距内采用电容耦合系数K1和对地不 平衡电容e1、e2值相互抵消的方法，确定各接头点的交叉形式。按 设计要 求配置加感线圈、地线装置、区间 通话 装置，充 分 考 虑 现 场实际 情况，合理 配盘，确保 线路传 输 质量。 光缆单 盘测试 ： 光缆到货 后，首 先 要 检 查 外 包 装、盘号、盘长 等,并 做好 记 录 ，将外 包 装不 好 的光缆列 为重 点检 测对象 。检 查 光纤的几 何 、光学 、传输 特 性 和机 械 物 理 性 能 等出 厂测试 记 录 ，是 否 符 合设计要 求和有 关 规径路复测光、 电缆单 盘测试 缆沟 划 线开 挖 光、电缆配盘 施工 准 备 光、电缆敷 设 防 护 缆沟 回 填 、光、电缆 接续 、分 歧 、标 识 光电缆引 入 、 制作成 端 或 终 端 光电缆指 标 测 试 定。光缆的单盘测试内容有光纤衰减和光纤长度两个项目,其中光纤衰减要分测两个波长（1310nm、1550nm）下两个方向（A→B、B→A）的衰减值。光纤长度只在 1310nm 波长下两个方向（A→B、B→A）测试。 电缆单盘测试： 电缆到货后依据出厂记录核对盘号和盘长，检查电缆盘外包装及电缆外观有无损伤，做好记录，进行统一编号。 单盘测试的主要内容包括： 开盘检验电缆端面，确定A、B 端别。 对号检查所有芯线有无断线、混线等故障。 每一根芯线对其它所有芯线及金属护套之间的绝缘电阻。 每一根芯线对其它所有芯线及金属护套之间的电气绝缘强度。 低频四线组的电容耦合系数 K1和对地不平衡电容e1、e2。 详细如实记录各项测试内容，对照出厂记录，检查有无不符合质量要求...
